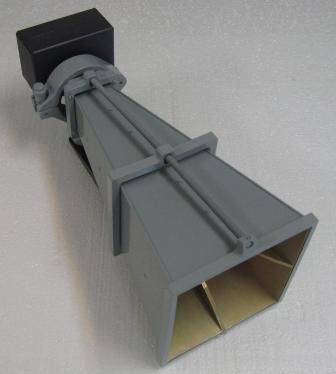

Антенна измерительная рупорная, широкополосная, пассивная. для работы в диапазоне частот 2 – 18 ГГц
Подробнее
197 000 р.
Гарантия 1 год
Описание
Измерительная рупорная антенна с поляризациями вида: вертикальная, горизонтальная, круговая левого и правого вращения для работы в диапазоне частот 2 – 18 ГГц. Пассивная.
Схема измерительной рупорной, широкополосной, пассивной антенны П6-126:
Комплект поставки:
- Антенна измерительная П6-126
- Коаксиальная СВЧ-нагрузка 50 Ом
- Узел крепления
- Калибровочный сертификат
- Транспортная упаковка (фанера)
Дополнительное оборудование (приобретается отделно):
- МШУ
- Блок питания для МШУ
- Кабель измерительный
- Штатив
- Транспортировочный кейс с укладкой
Транспортная упаковка измерительной, рупорной антенны П6-126:
Тарнспортировочный кейс с укладкой (ложементами) измерительной широкополосной антенны П6-126:
График значения коэффициента усиления антенны П6-126:
* Фактический калибровочный график измерительной рупорной антенны с круговой поляризацией П6-126, поставленной заказчику.
Характеристики
| Габаритные размеры прибора | 456х208х174 |
| Диапазон рабочих частот | от 2 до 18 ГГц |
| Коэффициент усиления антенны в рабочем диапазоне частот | 9,0 дБ |
| КСВН | 2,5 |
| Масса, кг | 2,8 |
| Поляризация антенны | канал № 1 круговая левого вращения канал № 2 круговая правого вращения |
| Пределы основной погрешности измерений | ± 2 |
| Температура | от -40 до +65 |
