Описание
Описание:

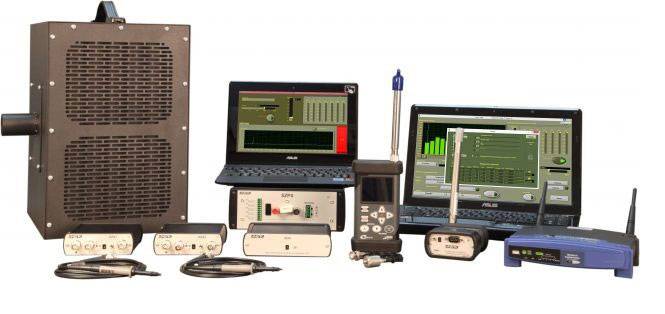

Комплекс «Спрут-7М» предназначен для проведения акустических и виброакустических измерений.
Обеспечивает:
- измерение звукового давления, виброускорения и напряжения переменного тока при проведении мероприятий по контролю выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам, а также от её утечки за счет наводок электрических сигналов звукового диапазона частот на токопроводящие коммуникации;
- проведение расчетов, необходимых для оценки эффективности защиты речевой информации.
Комплектация:
- Комплекс для проведения акустических и виброакустических измерений «Спрут-7М» в составе: - 1 шт.
- Вибро-акустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер – анализатор спектра – виброметр) в составе: - 1 шт.
- Блок измерительный «Спрут» - 1 шт.
- Соединительный кабель интерфейсный - 1 шт.
- Измерительный микрофон - 1 шт.
- Микрофонный предусилитель - 1 шт.
- Вибропреобразователь, в составе: - 1 шт.
- Вибропреобразователь (датчик вибрации) - 1 шт.
- Соединительный кабель - 1 шт.
- Штатив для установки измерительного модуля - 1 шт.
- Устройство сопряжения с измерительным модулем «S8W» - 1 шт.
- Струбцина - 1 шт.
- Усилитель измерительный «SZA1» - 1 шт.
- Усилитель измерительный «SZA2» с режекторным фильтром - 1 шт.
- Источник электропитания ВТСС «SZPS» в составе: - 1 шт.
- Основной блок «SZPS» - 1 шт.
- Зарядное устройство «СОНАР» - 1 шт.
- Отвёртка шлицевая 2.0 мм - 1 шт.
- Ответная часть к клеммнику разрывному, шаг 3.81, 10 контактов, «EC381V-10P» - 1 шт.
- Ответная часть к клеммнику разрывному, шаг 5.08, 2 контакта, «2ESDV-02P» - 1 шт.
- Джампер 2.54х14мм - 1 шт.
- Резистор 1,2 кОм; 5 Вт - 1 шт.
- Телефонный адаптер «ТЕЛАД» - 1 шт.
- Комплект кабелей и осциллографических щупов для подключения к измерительным цепям в составе: - 1 шт.
- Пробник осциллографический - 2 шт.
- Тройник BNC (гнездо+штекер+гнездо) - 1 шт.
- Заглушка BNC 50 Ом - 2 шт.
- Переходник – TNC(штекер)/BNC(гнездо) - 1 шт.
- Кабель BNC вилка – BNC вилка «BMBM-1» - 2 шт.
- Кабель BNC вилка – MSTB гнездо «BMMSTB2F-1» - 1 шт.
- Кабель «ТЕЛАД-SZPS» - 1 шт.
- Переходник «RJ11MMSTB2F» - 1 шт.
- Зарядное устройство, тип «ACS 110» - 1 шт.
- Модуль источника тестового акустического сигнала в составе: - 1 шт.
- ПЭВМ типа ноутбук - 1 шт.
- Блок питания для ПЭВМ с сетевым кабелем - 1 шт.
- Аудио кабель Jack 3,5 мм – Jack 3,5 мм - 1 шт.
- Переходник Jack 3,5 мм – Jack 6,3 мм - 1 шт.
- Экранированная акустическая система АС-9 в составе: - 1 шт.
- Экранирующий контейнер - 1 шт.
- Акустическая система - 1 шт.
- Сетевой кабель - 1 шт.
- Стойка-штатив для экранированной акустической системы - 1 шт.
- Модуль радиоканала в составе: - 1 шт.
- Роутер Mikrotik - 1 шт.
- Блок питания роутера - 1 шт.
- Внешний аккумулятор модуля радиоканала «SDA» в составе: - 1 шт.
- Внешний аккумулятор «SDA» - 1 шт.
- Кабель питания роутера «SDA-K» - 1 шт.
- Контроллер-вычислитель в составе: - 1 шт.
- ПЭВМ типа ноутбук - 1 шт.
- Блок питания для ПЭВМ с сетевым кабелем - 1 шт.
- Специальное программное обеспечение «Спрут-7М» - 1 шт.
- Изделия с ограниченным ресурсом
- Комплект крепежных изделий к вибропреобразователю «SAK-5» в составе: - 1 шт.
- Диск крепёжный малый (10 мм) - 5 шт.
- Диск крепёжный большой (20 мм) - 5 шт.
- Шпилька М5/М6 под ключ - 5 шт.
- Анкерный дюбель М6 - 5 шт.
- Контактор - 1 шт.
- Хомут 20-32 мм c ключом - 1 шт.
- Клей «Супер Момент Гель» - 1 шт.
- Эксплуатационная документация
- Формуляр - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Руководство оператора Специальное программное обеспечение «Спрут-7М» - 1 шт.
- Свидетельство об утверждении типа средства измерения (копия)
- Свидетельство о поверке - 1 шт.
- Методика поверки - 1 шт.
Характеристики
Акустическая система | максимальный уровень звукового давления на расстоянии 1 м, дБ, не менее 100 / частотный диапазон, Гц от 100 до 16000, по уровню ± 10 дБ |
Атмосферное давление | от 84 до 107 кПа |
Величина ослабления сигналов с частотой 50 Гц режекторным фильтром, дБ, не менее | 56 |
Вибропреобразователь | диапазон частот в режиме измерения виброускорения (вибропреобразователь), Гц 5 – 12500 / Диапазон входных значений виброускорений, дБ относительно 10-6 м/с2 от 80 до 174 |
Диапазон входных значений по напряжению, В | от 10-5 до 3 |
Диапазон частот измерений напряжений переменного тока, Гц | 20 – 20000 Гц |
Измерительный микрофон | диапазон частот в режиме измерения звукового давления (измерительный микрофон), Гц 20 – 20000 / диапазон измерения звукового давления (измерительный микрофон), относительно 20мкПа, дБ от 25 до 124 / пределы допускаемой относительной погрешности измерения звукового давления на частоте 1000 Гц (измерительный микрофон), дБ ± 0,7 |
Измерительный модуль измерительных каналов | 1 |
Измерительный усилитель коэффициент усиления, дБ | 40 ± 1 |
Измерительный усилитель с режекторным фильтром коэффициент усиления, дБ | 40 ± 1 |
Масса, кг | 42 |
Наличие 1/1-октавных фильтров, класс 1, ГОСТ Р 8.714-2010 | от 31,5 до 16000 Гц |
Наличие 1/3-октавных фильтров, класс 1, ГОСТ Р 8.714-2010 | 20 до 20000 Гц |
Напряжение питания, В | 220 (-15%)(+10%) |
Относительная влажность воздуха | 80% |
Потребляемая мощность, кВт | 200 В*А |
Пределы допускаемой относительной погрешности измерений уровней виброускорения | в поддиапазоне частот от 5 до 2000 Гц ± 0,5 / в поддиапазоне от 2001 до 8000 Гц ± 0,9 |
Пределы допускаемой относительной погрешности измерения напряжения сигнала, % | ± 0,5 |
Спектральная плотность напряженности электрического поля шума | 20 нВ/Гц1/2 в диапазоне частот 1400-1500 Гц |
Температура | от плюс 10 до плюс 25 |
Ток потребления | 200 мА |
Частотная характеристика каналов | Z (лин.) соответствует шумомерам 1-го класса точности по ГОСТ Р 53188.1-2008 |
