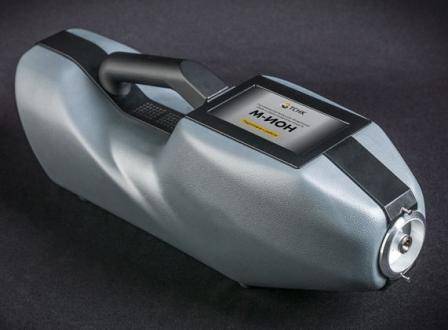

Портативный быстродействующий высокочувствительный детектор паров и следов взрывчатых веществ.
Назначение:
М-ИОН – портативный быстродействующий высокочувствительный детектор паров и следов взрывчатых веществ. Детектор М-ИОН позволяет обнаруживать и идентифицировать взрывчатые вещества как в виде паров, так в виде частиц (следов).
Детектор М-ИОН позволяет работать в условиях запыленности, высокой влажности при минимальном уровне ложных срабатываний.
Для работы детектора не требуются дорогостоящие расходные материалы.
Управление параметрами прибора, обработка результатов измерений осуществляется при помощи встроенного микрокомпьютера. Детектор может быть подключен к внешнему компьютеру, планшету, смартфону и т.п. по беспроводной или проводной связи.
Принцип работы детектора ВВ М-ИОН:
Прибор создан на базе передовой технологии, в основе которой лежит принцип нелинейной зависимости подвижности ионов от напряженности электрического поля. Для ионизации молекул пробы используется принцип коронного разряда. Детектор не содержит источников радиоактивного излучения.
Отличительные особенности М-ИОН:
Детектор взрывчатых веществ М-ИОН позволяет детектировать широкий перечень взрывчатых веществ, (включая пластичные и эластичные ВВ) как в виде паров, так в виде частиц (следов): ТНТ, гексоген, ТЭН, нитрат аммония (АСДТ), ЭГДН, октоген, нитроглицерин, динамит, ДНТ, черный порох и др.
Способы отбора проб детектором паров и следов взрывчатых веществ М-Ион:
Детектор М-ИОН позволяет обнаруживать взрывчатые вещества в паровой фазе путем прямого отбора пробы из воздуха. Для труднодоступных мест имеется специальное приспособление.
Детектор М-ИОН так же имеет возможность обнаруживать следы ВВ при использовании нагревательного устройства и пробоотборных салфеток. Обследование заключается в протирке контролируемой поверхности салфеткой, и последующим помещением ее в нагревательное устройство. В качестве салфетки используется обычная алюминиевая фольга.
При непосредственном отборе пробы из воздуха (режим «Поиск») время анализа пробы составляет 2 сек.
При взятии пробы с контролируемой поверхности салфеткой и использовании нагревательного устройства (режимы «Идентификация» и «Салфетка») время анализа - 6 сек.
Загрязнение детектора ВВ и процедура очистки:
В детекторе М-ИОН используется система газовых потоков, которая предотвращает загрязнение внутренних частей детектора. В качестве газоносителя используется обычный очищенный и осушенный воздух. В качестве осушителя используется силикагель, который легко может быть заменен или восстановлен с помощью прогрева.
Частота ложных срабатываний:
В режимах работы прибора «Идентификация» и «Салфетка» вероятность ложных срабатываний составляет менее 1 %.
В детекторе М-ИОН используется электростатический затвор для фильтрации ионов с одной полярностью. Этот затвор существенно снижает вероятность ложных срабатываний от невзрывчатых веществ (таких как парфюмерия, бытовая химия и прочее).
Работа и управление устройством М-ИОН:
Детектор взрывчатых веществ М-ИОН имеет простой интерфейс, управление осуществляется с помощью цветного тач-скрин экрана диаметром 4.3 дюйма. Меню на русском языке.
Детектор М-ИОН может быть подключен к персональному компьютеру, планшетному компьютеру, смартфону и т.п. с помощью беспроводной связи Wi-Fi или ethernet-кабеля. Внешнее устройство позволяет управлять всеми функциями детектора, а при автономной работе детектора – производить мониторинг его состояния и результатов поиска ВВ. Для работы не требуется устанавливать специализированное программное обеспечение, используется обычный веб-обозреватель.
Информация, выводимая на экран, легко интерпретируется оператором. В случае тревоги М-ИОН подает звуковой сигнал, а в режимах работы «Идентификация» и «Салфетка» детектор способен идентифицировать тип ВВ и вывести сообщение о типе ВВ на дисплей.
Калибровка детектора М-ИОН не требуется. Прибор имеет системы самотестирования и автоматической калибровки.
Программное обеспечение М-ИОНа позволяет добавлять новые ВВ в базу данных детектора.
Комплект поставки портативного детектора ВВ М-Ион:
- транспортная укладка для легкой и безопасной транспортировки детектора,
- детектор М-ИОН,
- нагревательное устройство для работы в следах,
- сетевой блок питания,
- 3 аккумуляторных батареи,
- зарядное устройство,
- имитатор ТНТ для проверки работоспособности детектора,
- набор пробоотборных салфеток,
- руководство по эксплуатации.
Расходные материалы:
Только пробоотборные салфетки являются расходным материалом в комплекте поставки детектора М-ИОН. Салфетки изготовлены из обычной алюминиевой фольги и могут быть сделаны оператором самостоятельно.
Вероятность ложных срабатываний | Не более 1 % |
Время готовности к работе после включения | 1 минута |
Время измерения | 2 сек |
Время работы в режиме непрерывного излучения сигнала | 2/ 4 часов при стандартном/ расширенном аккумуляторе |
Габаритные размеры прибора | 400х160х110 мм |
Индикация | Подача звукового сигнала и визуализация на дисплее типа ВВ |
Интерфейс с персональным компьютером | 4.3” TFT цветной дисплей с сенсорным управлением |
Калибровка | Не требуется, используется автоматическая подстройка к окружающим условиям |
Масса прибора | 3 кг |
Обнаруживаемые вещества | ТНТ, гексоген*, ТЭН, ДНТ, нитроглицерин, АСДТ, ЭГДН, октоген*, тетрил*, нитроцеллюлозные пороха и др. |
Принцип обнаружения | Нелинейная зависимость подвижности ионов от напряженности электрического поля |
Способ ионизации | Коронный разряд |
Температура | температура/влажность +5°С…+50°С/ 95% (при +25°С) |
