обнаруживает аналоговые и и цифровые закладные устройства в диапазоне 0,1?12000 МГц. В том числе устройства средств связи, работающие в диапазонах частот стандартов GSM900/1800; AMPS/DAMPS, CDMA One; CDMA2000, UMTS, DECT; IEEE802.15.1 (Bluetooth); IEEE802.11a (Wi-Fi 5ГГц); IEEE802.11b; IEEE802.11g (Wi-Fi 2,4ГГц); IEEE802.15.4 (ZigBee) и LTE (4G).
Назначение:

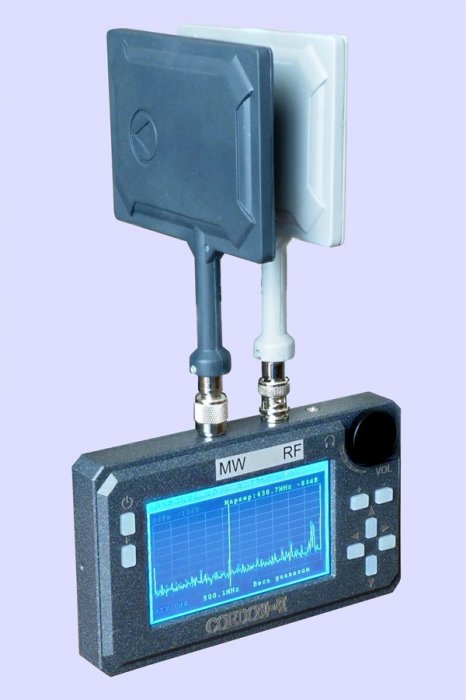

Анализатор электромагнитного поля "КОРДОН-4" предназначен для выявления и локализации маломощных источников электромагнитного излучения.
Работа анализатора основана на интегральном методе измерения уровня электромагнитного поля в точке его расположения.
Изделие позволяет не только обнаружить излучение радиопередатчика, негласно установленного в выделенном помещении, но и измерить частоту его сигнала, а также оценить мощность электромагнитного излучения в точке приема.
Изделие обнаруживает и локализовывает закладные устройства и устройства средств связи, работающие в диапазонах частот стандартов: GSM900/1800; AMPS/DAMPS, CDMA One; CDMA2000, UMTS, DECT; IEEE802.15.1 (Bluetooth); IEEE802.11a (Wi-Fi 5ГГц); IEEE802.11b; IEEE802.11g (Wi-Fi 2,4ГГц); IEEE802.15.4 (ZigBee) и LTE (4G).
Анализатор поля "Кордон-4" позволяет произвести оценку уровня мощности излучения данными устройствами.
Работа:
Анализатор электромагнитного поля "КОРДОН-4" имеет два режима работы - "режим поиска" и режим "акустической завязки".
- В режиме поиска осуществляется измерение частоты и уровня электромагнитного излучения.
- В режиме "акустической завязки" возможен поиск радиопередатчиков методом акустической обратной связи.
Прибор снабжен жидкокристаллическим дисплеем, на котором отображаются режимы работы прибора, уровень и частота принимаемого сигнала, а также временные и спектральные диаграммы входного сигнала.
Комплект поставки:
- Блок анализатора
- Телескопическая антенна для диапазона частот 0,1 ÷ 920 МГц
- Телескопическая антенна для диапазона частот 300 ÷ 12000 МГц
- Головные телефоны
| Встроенный атеннюатор, дБ | 0;10;20;30 |
| Габаритные размеры прибора | 130 x 34 x 87 |
| Диапазон рабочих частот | 0,1÷12000 МГц |
| Масса, кг | 0,32 |
| Напряжение питания, В | 6,0 |
| Ток потребления | 300 мА |
| Чувствительность со входа при обнаружении мобильных средств связи, мВ, не хуже | 2,0 |
| Чувствительность со входа, мВ, не хуже | 0,1 ÷ 75 МГц 0.30 / 75 ÷ 400 МГц 0.30 / 700 ÷ 6400 МГц 1.25 / 6400÷ 12000 5.0 |
