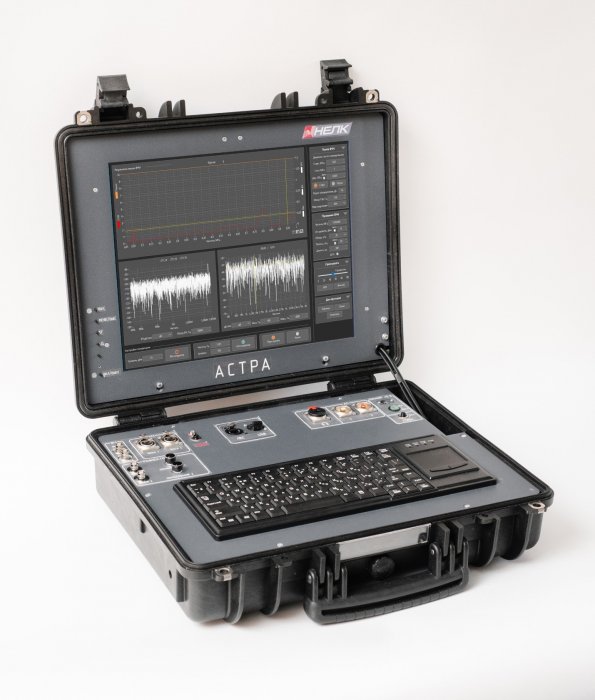

Программно-аппаратный комплекс контроля сигналов в проводных линиях и коммуникациях
Режимы работы:
- Первичный анализ параметров линий. Оценка первичных параметров линий с помощью мультиметра для формирования методик подключения.
- Низкочастотный (НЧ) анализ. Анализ НЧ сигналов в линиях и цепях питания (спектральный анализ, временной анализ - осциллограмма)
- Поиск акустоэлектрических преобразований (АЭП). Контроль цепей питания технических средств (ТС) и линий с целью выявления в них акустоэлектрических
- Напряжение смещения. Возможность подачи в обесточенные линии напряжения смещения (фантомного питания).
- Прослушивание. Прослушивание обнаруженных сигналов.
- Высокочастотный (ВЧ) анализ. Анализ спектра ВЧ сигналов в проводных линиях и коммуникациях с возможностью одновременного управления
- Высокочастотное навязывание (ВЧН). Регистрация модулированного вторичного ВЧ сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме.
- Поиск радиопередающих устройств (РПУ).
Поиск и анализ спектра ВЧ сигналов, принимаемых на пассивную внешнюю антенну, в том числе с признаками модуляции, - Аудиовоспроизведение. Прослушивание демодулированных сигналов.
- Рефлектометрия линий. Обнаружение повреждений линий (замокание, обрыв, подключение и т.д) методом импульсной рефлектометрии.
с возможностью одновременного управления встроенным генератором НЧ.
преобразователей на основе анализа сигналов, возникающих при акустическом воздействии на них в ручном и автоматическом режимах.
встроенными генераторами ВЧ и НЧ и режимом демодуляции обнаруженных сигналов.
Используется единый источник опорной частоты для генератора и анализатора, что позволяет обеспечить точную установку
частоты анализатора на частоту зондирующего сигнала.
с возможностью одновременного управления встроенным генератором НЧ и режимом демодуляции обнаруженных сигналов.
- подключение к обесточенным линиям;
- подключение к низковольтным цепям с постоянным напряжением до 100 В;
- подключение к коаксиальным линиям (в т.ч. с использованием DC-block для ВЧ анализа при наличии постоянного напряжения в таких коаксиальных линиях)
- подключение к сети напряжением 220 В частотой 50 Гц (в т. ч. напряжением 380 В в однофазном режиме)
- подключение к исправной шине заземления (вставка или одноточечное подключение).
Цены и комплектации:
- АСТРА (9 кГц – 1000 МГц) – 2 400 000,00
- АСТРА (9 кГц – 3000 МГц) – 2 800 000,00
Технические характеристики:
Анализатор НЧ сигналов.
| Характеристика | Значение |
|
Рабочий диапазон частот анализа сигналов |
20 Гц –20 кГц |
|
Разрядность оцифровки сигнала |
24 бит |
|
Наилучшая разрешающая способность анализа в рабочем диапазоне частот, не хуже |
0,1 Гц |
|
Чувствительность, не хуже |
1 мкВ |
|
Максимальное входное напряжение |
250 В, 50 Гц |
|
Напряжение смещения |
фантомное, максимальный ток 20 мА |
|
Режимы анализа |
Спектр/осциллограмма, корреляционный |
|
Режимы работы |
Ручной/автоматический* |
Генерация НЧ сигналов.
| Характеристика | Значение |
|
Диапазон частот |
20 Гц – 20 кГц |
|
Максимальная амплитуда выходного сигнала (линейный выход) |
0,5 В. |
|
Режимы работы |
Ручной/автоматический* |
* при совместной работе НЧ анализатора и НЧ генератора при переборе частот акустического воздействия.
Анализатор ВЧ сигналов.
| Характеристика | Значение |
|
Рабочий диапазон частот анализа |
9 кГц – 4000 МГц |
|
Минимальный шаг по частоте |
1 Гц |
|
Полосы пропускания анализатора спектра |
1 Гц - 250 кГц |
|
Максимальный входной уровень |
± 20 дБм |
|
Точность отображения амплитуды сигнала, не хуже |
± 2,5 дБ |
|
Относительная точность |
±0.25 дБ |
|
Уровень спектральной плотности мощности шума, не выше |
-140 дБм/Гц (-170 дБВт/Гц) |
|
Динамический диапазон анализа (при RBW 1 Гц) |
90 дБ |
|
Чувствительность по индексу модуляции, не менее |
1*10-4 |
|
Демодуляция |
АМ,ЧМ |
|
Полоса демодулированного сигнала |
40 Гц - 18 кГц |
|
Режимы работы |
Ручной/автоматический** |
Генерация ВЧ сигналов.
| Характеристика | Значение |
|
Диапазон частот ВЧ-сигнала, не менее |
9 кГц - 3000 МГц (опционально 9 кГц – 1000 МГц) |
|
Относительная точность установки частоты |
2 ppm |
|
Минимальный шаг по частоте |
1 Гц |
|
Амплитуда выходного сигнала |
Не менее +13 дБм |
|
Режимы работы |
Ручной/автоматический** |
** при совместной работе ВЧ анализатора и ВЧ генератора при переборе частот в режиме ВЧН при акустическом воздействии.
Рефлектометрия.
| Характеристика | Значение |
|
Диапазон измерения расстояния |
от 0 до 64000 м |
|
Длительность зондирующего импульса |
от 10 нс до 50 мкс |
|
Амплитуда зондирующего импульса на согласованную нагрузку |
10 В |
|
Выходное сопротивление |
Подстраиваемое от 25 до 600 Ом |
|
Чувствительность приёмного тракта, не хуже |
1 мВ |
|
Диапазон установки коэффициента укорочения |
от 1.000 до 3.000 с шагом 0.001 |
