измерения и анализ сигналов звукового диапазона частот в токопроводящих коммуникациях; измерения и анализ электромагнитного поля в диапазоне звуковых частот; генерации акустического сигнала.
Подробнее
Задать вопрос
Гарантия 1 год
Описание
Программно-аппаратные комплексы для оценки защищенности технических средств от акустоэлектрических преобразований обеспечивают:
- измерения и анализа сигналов звукового диапазона частот в проверяемых устройствах, токопроводящих коммуникациях;
- измерения и анализа электромагнитного поля в диапазоне звуковых частот;
- генерации акустических сигналов различной формы.

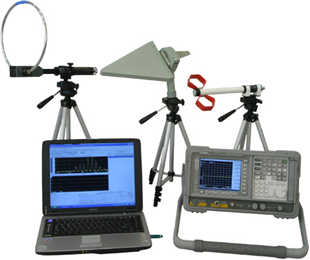

Состав и технические характеристики:
- анализатор сигналов с сетевым кабелем «Аист»
Количество: 1
Параметры:
- диапазон частот измерения, не хуже: 1 Гц – 50000 Гц;
- каналов приема: не менее 2;
- выходов генератора: не менее 2;
- диапазон изменения верхнего предела измерения напряжения, не хуже: от +/- 42В до +/-0,316 В;
- спектральная плотность собственного шума приемника: не хуже 8 нВ/ Гц1/2;
- динамический диапазон при проведении измерений без адаптивного приема, не хуже: 116 дБ;
- погрешность измерения напряжения сигнала, не хуже: 0.25 дБ;
- подавление наводки от сети 220В/50 Гц адаптером для подключения к линии, не хуже: 60 дБ;
- типы генерируемого сигнала: синусоидальный, треугольный, прямоугольный, «пила», белый шум, розовый шум.
Характеристики
Акустическая система | осевая чувствительность 100 мВ/g (±10%) / уровень звукового давления на расстоянии 1 м: не менее 115 дб / частотный диапазон: от 63 до 20000 Гц, по уровню ±10дБ |
Анализатор спектра | полностью синтезированный частотный диапазон измеряемых частот: от 1 кГц до 3 ГГц / портативный, вес: не более 10 кг / цветной дисплей / полнофункциональная система маркеров / входной диапазон: от+30 до -110дБм / уровень собственных шумов: не менее -130 дБм / полосы пропускания: наличие полос 1 Гц, 10 Гц, 100 Гц, 1 кГц |
Генератор синусоидальных высокочастотных сигналов с высокочастотным усилителем мощности «ГСУ-002 | • диапазон частот генератора: от 9 кГц до 3000 МГц; / • нестабильность частоты выходного сигнала в рабочем диапазоне температур: не более ±1*10-6; / • максимальная мощность выходного сигнала генератора: не менее 1 Вт; / • нестабильность мощности выходного сигнала генератора: не более ±3 %; / • шаг изменения выходной мощности: не хуже 50% или 100%; / • количество записываемых программ генератора: не менее 5; / • количество перестроек частоты в секунду: не менее 50; / • время выхода генератора в рабочий режим: не более 10 мин. |
Диапазон изменения верхнего предела измерения напряжения, не хуже | от +/- 42В до +/-0,316 В |
Динамический диапазон | при проведении измерений без адаптивного приема, не хуже: 116 дБ |
Излучающие антенны «АИ» | • излучающая антенна с диапазоном частот: от 9 кГц до 30 МГц; / • излучающая антенна с диапазоном частот: от 30 МГц до 3000 ГГц. / • диапазон регулировки высоты установки антенны: от 870 мм до 1170 мм; / • вертикальная нагрузка на штатив: не менее 5 кг. |
Измерительная магнитная антенна | диапазон частот: от 1 кГц до 5 МГц |
Измерительный акселерометр | осевая чувствительность 100 мВ/g (±10%) / электропитание постоянным током в пределах 2-20 мА, при напряжении питания: в диапазоне от 18 до 30В; / диапазон рабочих частот: от 0,5 до 12 000 Гц; / в комплекте – набор крепежных элементов. |
Измерительный микрофон | тип – ½ - дюймовый капсюль, преполяризованный; / частотный диапазон 20 Гц – 20 кГц по уровню ±3 дБ; / электропитание – от встроенных батарей типа АА |
Количество каналов регистрации | 2 |
Погрешность измерения | напряжения сигнала, не хуже: 0.25 дБ |
Радиомодем с радиоканалом управления | • дальность действия радиоканала: не менее 500 м; / • возможность установки рабочей частоты генератора; / • возможность установки уровня мощности генератора. |
Спектральная плотность напряженности электрического поля шума | не хуже 8 нВ/ Гц1/2 |
