ST 154 - комплекс радиомониторинга. Назначением комплекса является обнаружение несанкционированной передачи информации с контролируемой территории, осуществляемой, как специальными радиопередающими устройствами, так и «легальными» средствами радиокоммуникации.
ST154 обнаруживает:
- Радиопередающие подслушивающие устройства
- Сотовые телефоны и модемы (CDMA450, GSM 900, 1800, 3G) *, устройства беспроводной передачи данных (4G, WLAN, BLUETOOTH 2.4 и 5ГГц) и минисотовой связи (DECT), а так же специальные технические средства негласного получения информации использующие данные стандарты.
- Аналоговые радиопередающие устройства
*предусмотрена настройка частот сотовой связи в зависимости от страны и сотового оператора.
ОСОБЕННОСТИ
Одновременный контроль от 1 до 128 локальных зон.
Не требует специальной подготовки.
Широкие возможности по выбору конфигурации комплекса.
Предусмотрен круглосуточный мониторинг радиообстановки c созданием протокола событий
Передача данных по проводным (ETHERNET) и беспроводным (WLAN) каналам связи.
ОБЩИЕ ПОЛОЖЕНИЯ
Базовой единицей комплекса является контрольный модуль (в дальнейшем КМ) осуществляющий обнаружение несанкционированной передачи в ближней зоне и последующую передачу сигнала тревоги на пост контроля (ПК).
Зона обнаружения КМ зависит от многих факторов и в среднем оценивается значениями от 10 до 50 м2.
Под постом контроля понимается ПК, ноутбук или Windows совместимый планшет с установленным специальным программным обеспечением.
Для определения местонахождения радиопередающего устройства предусмотрено:
режим пеленгации (при количестве используемых КМ более трех)
использование поискового контрольного модуля (ПКМ).

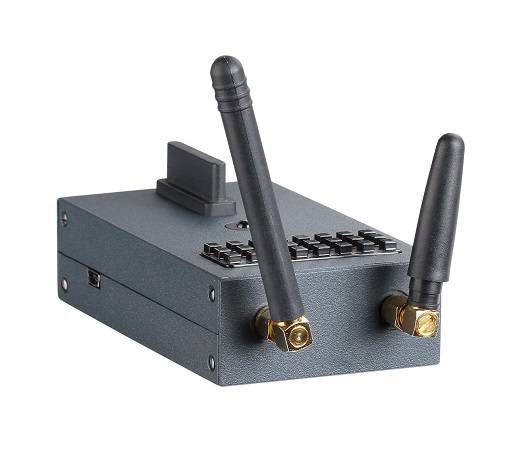

ОПИСАНИЕ КМ
НА поверхности КМ расположены:
- Разъем для подключения блока питания
- Выключатель питания
- разъемы SMA для подключения ВЧ антенн*
- Светодиодный индикатор тревоги и состояния КМ
- Разъем USB
- Разъем RJ-45**
* особенностью КМ является отдельный высокочувствительный тракт радиоприема для канала 3G сигналов, включая 3G антенну
** при передачи данных по сети ETHERNET. В этом случае предлагается два варианта КМ: от блока питания (ST158.E) или от коммутатора по витой паре - технология POE (ST158E+POE).
|
|
|
| ST154.A цена:121 200р. | ST154.W цена: 126 000р. | ST154.E/ST154E+POE цена: 137 900р. |
Возможно изготовление КМ в вандалозащищенном исполнении. Степень защиты IP66.
|
|
ОПИСАНИЕ ПОИСКОВОГО КОНТРОЛЬНОГО МОДУЛЯ (ПКМ).
ПКМ предназначен для оперативного нахождение источника излучения.
Первоначально значения частоты обнаруженного стандарта или аналогового сигнала передается в ПКМ через USB порт. Поиск местонахождения источника сигнала происходит на основе измерения его уровня, отображаемого на индикаторе ПКМ. Чем больше уровень – тем ближе источник.
|
|
|
ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА
ОДИНОЧНЫЙ АВТОНОМНЫЙ.
В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ ST154.A.
Индикация тревоги осуществляется с помощью световой и звуковой сигнализации, источники которой расположены непосредственно на КМ.
Предварительная настройка осуществляется через USB соединение.
|
При настройке обеспечено: Выбор контролируемых стандартов цифровой связи и диапазона частот поиска аналоговых радиопередатчиков Установка индивидуальных порогов в зависимости от радиообстановки Встроенный специальный шаблон «Частоты сотовой связи и беспроводной передачи данных» при установке критериев обнаружения аналоговых радиопередатчиков Создание собственных шаблонов сигналов |
|
ОДИНОЧНЫЙ С КОНТРОЛЕМ НА ПК.
В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ - ST154.W или ST154.EВ, что обеспечивает передачу данных по сетям WLAN или ETHERNET на ПК в пределах, как специально созданного соединения, так и уже существующей сети.
Сигнал тревоги на экране ПК отображается посредством мигающего значка в панели задач, звуковой сигнализации или индикатора КМ.
Возможности индикации тревоги посредством световой и звуковой сигнализации аналогично автономному варианту остаются.
ПК может находится как непосредственно в помещении, так и за его пределами, на расстоянии обусловленных возможностью используемых сетей.
| В данном варианте добавляется возможность ведения круглосуточного протокола событий с обеспечением его последующего просмотра по выбранным критериям |
|
МНОГОЗОНОВЫЙ ST154.W/ST154E
КОЛИЧЕСТВО КМ ПРОПОРЦИОНАЛЬНО КОНТРОЛИРУЕМОЙ ПЛОЩАДИ
Данный вариант предназначен для контроля большого количества помещений, например, многоэтажного здания. В данном случае используются КМ с возможностью подключения (создания собственных) к сети WLAN или ETHERNET.
|
Помимо всех возможностей предыдущих вариантов добавляются следующие возможности: Автоматическая пеленгация источника радиоизлучений с индикацией зоны его местонахождения. Размер зоны зависит от расположения и количества КМ. Создания фонового рисунка, например, плана этажа с расположенным на нем мнемонических изображении КМ.
|
|
