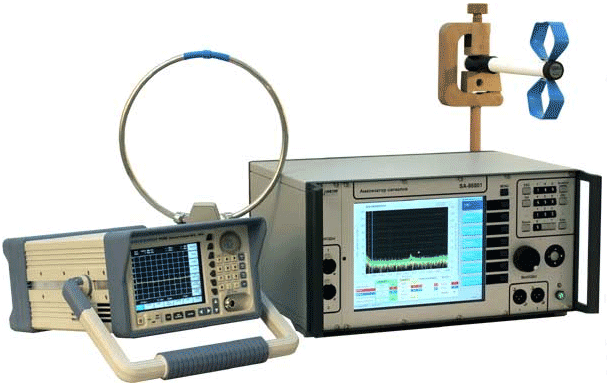

Программно-аппаратный комплекс для автоматизации измерений при проведении спец. исследований и аттестации объектов информатизации
Решаемые задачи:
- проведение инженерных исследований и исследований на сверхнормативные побочные электромагнитные излучения.
- оценка защищенности объектов информатизации от утечки речевой информации за счет акустоэлектрических преобразований.
- оценка защищенности объектов информатизации от утечки речевой информации по акустическому и виброакустическому каналу.
Комплекс разработан с учетом требований:
- Сборника методических документов по контролю защищенности информации, обрабатываемой средствами вычислительной техники, от утечки за счет побочных электромагнитных излучений и наводок (ПЭМИН)» (новая редакция), утвержденного приказом ФСТЭК России от 30 декабря 2005 года;
- «Сборника нормативно-методических документов по противодействию акустической речевой разведке»;
- «Сборника методик измерений и расчета параметров вспомогательных технических средств и систем с целью определения их соответствия установленным нормам на параметры в речевом диапазоне частот», МПСС, 1978г;
Диапазон частот комплекса: 1Гц – 3ГГц.
Состав:
- Анализатор сигналов серии SA86000 для проведения измерений в диапазоне частот от 1 до 50000 Гц и управления высокочастотным анализатором спектра (измерительным приемником);
- Анализатор спектра Rohde&Schwarz FSL3.03, рабочий диапазон частот 9 кГц – 3 ГГц, с дополнительными опциями:
• ВЧ-предусилитель (R&S FSL-B22);
• полосовые фильтры разрешения от 10Гц до 100Гц (R&S FSL-B7);
• источник питания DC 12B-28B (R&S FSL-B30);
• аккумуляторная батарея NiMH (R&S FSL-B31);
• измерительный демодулятор АМ/ЧМ/ФМ (R&S FSL-K7).
- Головные телефоны для подключения к анализатору спектра;
- Комплект антенн:
• антенна измерительная «АИ5-0», широкополосная, дипольная, активная, аттестованная, с рабочим диапазоном частот 0,009 – 2000МГц;
• антенна измерительная малогабаритная «АИР3-2», широкополосная, рамочная, активная, аттестованная, с рабочим диапазоном частот 0,009 – 30МГц.
- Аккумулятор с зарядным устройством для подключения комплекта антенн (АИ 5-0 и АИР 3-2);
- Пробник напряжения «Шмель», с рабочим диапазоном частот 9кГц – 300МГц;
- Управляющий Notebook (опционально);
- Штатив диэлектрический ШД-1 для крепления и установки антенн с метрологическим сертификатом;
- Интерфейсный LAN-кабель с RJ-разъемами для подключения анализатора спектра FSL3.03 к анализатору сигналов серии SA86000;
- Стол поворотный диэлектрический с дистанционным приводом;
- Эквивалент сети ЭС300, рабочий диапазон частот 9 кГц – 300 МГц;
- Измерительный микрофон;
- Измерительный акселерометр;
- Источник тестового акустического сигнала;
- Источник электропитания проверяемых технических средств;
- Активная акустическая система с экранирующим контейнером;
- Комплект кейсов для хранения и переноски комплекса;
Документация в составе:
- формуляр на комплекс «Аргонавт»;
- руководство по эксплуатации;
- комплект сертификатов ФСТЭК России и свидетельств о поверке (калибровке).
Диапазон рабочих частот | От 1 Гц до 3 ГГц в зависимости от состава — до 26 ГГц) |
Динамический диапазон | измерения уровней сигналов в звуковом диапазоне частот не менее 115 дБ |
Динамический диапазон измерения уровней ПЭМИН | не менее 82 дБ |
Предел основной абсолютной погрешности измерения частоты ПЭМИН (кГц) | Не хуже +/- одна установленная полоса пропускания. |
Разрешающая способность | Для БПФ — от 1 до 100 Гц Октавный анализ — 1/1, 1/3, 1/6, 1/12, 1/24 октавы |
Уровень собственных шумов встроенного микрофона, дБ, не более | До 1мкв, при полосе пропускания 1кГц на частоте 100мГц |
Устанавливаемые полосы пропускания | 0.01; 0.03; 0.1; 0.3; 1; 3; 10; 30; 100; 300 кГц |
Электропитание | 220 В, 50 Гц |
