П6-500Н активная измерительная антенна 9 кГц — 30 МГц

Антенна измерительная П6-500Н предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 30 МГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств. Может использоваться в составе средств измерений для задач локализации источников сигналов и радиопомех.

Принцип действия антенны основан на преобразовании наведённого электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Антенна является дипольной структурой с фазированным включением двух элементов для формирования кардиоидной диаграммы направленности в горизонтальной плоскости.

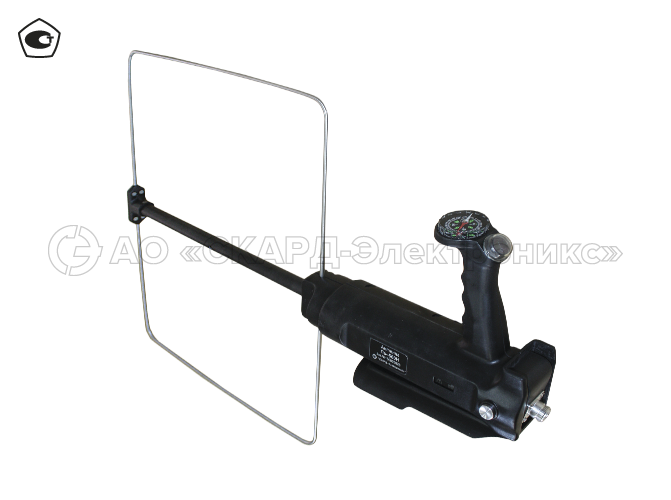

Конструктивно антенна состоит из 2-х элементного рамочного активного преобразователя и рукоятки антенны пистолетного типа (хватом сверху, для размещения элементов питания, управления, дифференциального малошумящего усилителя и компаса). На задней стенке корпуса антенны установлен СВЧ соединитель N-типа для подключения измерительного оборудования. На верхней части рукоятки установлен компас для определения азимутального направления на источник сигнала. Под компасом расположен двухпозиционный переключатель.
 Антенна имеет функцию предупреждения о перегрузке активной части.

Имеет встроенное батарейное питание.
