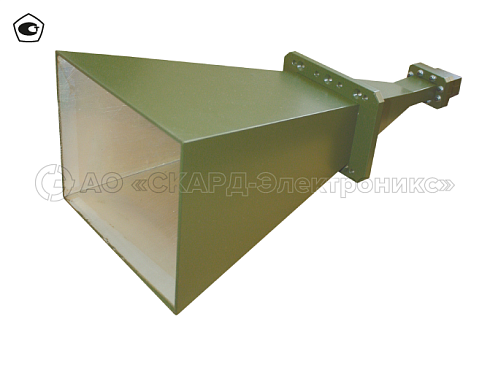

П1-139/2 рабочий эталон для поверки измерительных антенн в диапазоне частот 5,85 — 8,2 ГГц
Номер в Госреестре 79452-20
Рабочие эталоны для поверки измерительных антенн (Серия: П1-139/1, П1-139/2, П1-139/3, П1- 139/4, П1-139/5, П1-139/6) совместно с
измерительно-вычислительными комплексами и установками используются для поверки антенн и измерений Ку (эффективной площади) антенных устройств.
Описание средства измерений

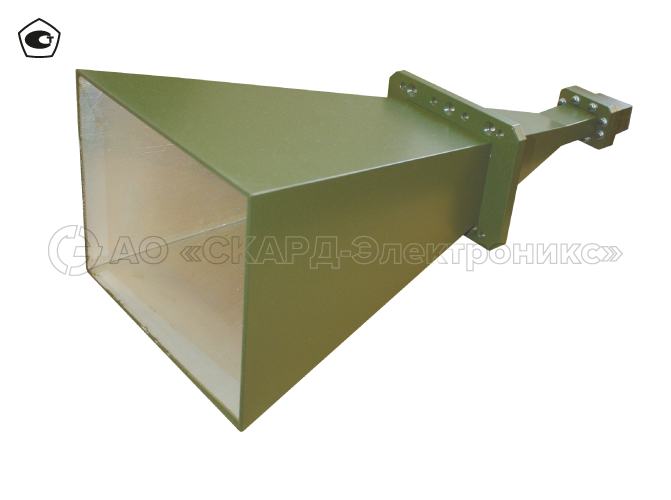

Принцип действия рабочих эталонов П1-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно рабочие эталоны П1-139/х представляют собой пирамидальные рупоры, имеющие форму усечённой пирамиды с прямоугольным основанием и вершиной, с присоединительными фланцами стандарта WR по ГОСТ РВ 51914-2002:
− для антенны П1-139/1 – WR-187 (сечение 47,55×22,15 мм);
− для антенны П1-139/2 – WR-137 (сечение 34,85×15,799 мм);
− для антенны П1-139/3 – WR-90 (сечение 22,86×10,16 мм);
− для антенны П1-139/4 – WR-62 (сечение 15,799×7,899 мм);
− для антенны П1-139/5 – WR-42 (сечение 10,668×4,318 мм);
− для антенны П1-139/6 – WR-28 (сечение 7,112×3,556 мм).
Рекомендована для поверки измерительных антенн и проведения антенных измерений.
Идеальна для использования в составе измерительных комплексов для проведения радиоизмерений на базе компактных полигонов:
- ближней зоны; - дальней зоны на основе БЭК; - коллиматорного типа.
| Габаритные размеры прибора | 564 × 246 × 186 мм |
| Коэффициент усиления антенны в рабочем диапазоне частот | ≥ 21 дБ |
| КСВН | ≤ 1,5 |
| Масса, кг | 2,0 кг |
| Погрешность измерения | ± 7,0 % |
| Поляризация антенны | линейная |
| Разъем антенны | SMA |
| Тип | рупорная, пирамидальная |
| Частотный диапазон | 5,85 — 8,20 ГГц |
