Гранат-АЭМП

Программно-аппаратный комплекс (ПАК) «Гранат-АЭМП» для оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектромагнитных преобразований в технических средствах и системах предназначен для оценки защищенности речевой информации от ее утечки за счет возникающей в результате акустоэлектрических преобразований модуляции акустическим сигналом ПЭМИН от технических средств, расположенных в выделенных помещениях.

ПАК обеспечивает:

• автоматический поиск сигналов ПЭМИН;
• воздействие на проверяемые технические средства тестовым акустическим сигналом;
• обнаружение признаков модуляции сигналов ПЭМИН акустическим сигналом;
• измерение параметров модуляции;
• формирование базы данных результатов измерений.

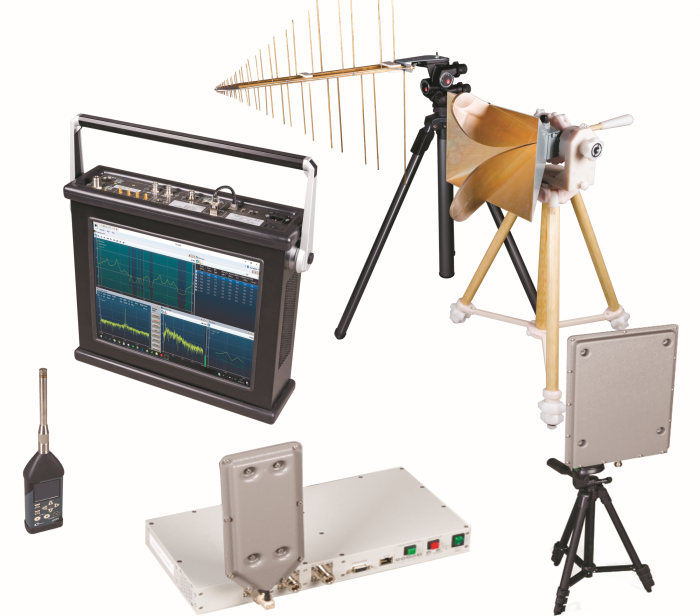

Комплектность

• Радиоприемное устройство измерительное «АРС-10» – 1 к-т.
• Антенна дипольная активная «АДА-9» – 1 к-т.
• Антенна магнитная активная «АМА-30» – 1 к-т.
• Антенна рупорная «АРЛ-18» – 1 шт.
• Комплект радиочастотных кабелей – 1 к-т.
• Комплект штативов – 1 к-т.
• Токосъемник измерительный «ТИ-2-4» – 1 шт.
• Шумомер «Октава» – 1 к-т.
• Генератор сигналов низкочастотный с усилителем «УНС-25» – 1 шт.
• Программно-аппаратный комплекс «Зонд-М» – 1 к-т.
• Акустическая система с усилителем «АС-10» – 1 к-т.
• Комплект СПО «Гранат-АЭМП» – 1 к-т.
•  Комплект мерных отрезков токопроводящих линий (кабелей, проводов) – 1 к-т.
• Комплект эквивалентов нагрузок – 1 к-т.
• Стол поворотный диэлектрический «СПД-1» – 1 к-т.
• Усилитель мощности низкочастотных сигналов «УНС-25» – 1 шт.
• Эквивалент сети «ЭС-1000(СИ) – 1 к-т.

Технические характертистики:

• диапазон рабочих частот ПАК «Гранат-АЭМП»: от 9 кГц до 10000 МГц.

• диапазон рабочих частот: от 0,008 до 10000 МГц;
• минимальная частотная полоса пропускания измерительного фильтра: 0,1 Гц;
• уровень спектральной плотности мощности шума: не более минус 154 дБ (мВт/Гц);
• уровень спектральной плотности мощности фазового шума: не более минус 120 дБн/Гц на частоте 100 МГц при отстройке от неё на 1 кГц;
• динамический диапазон измерения уровней сигналов: не менее 100 дБ;
• погрешность измерения уровней мощности синусоидального сигнала: не более 1 дБ.

Антенна дипольная активная «АДА-9»

• диапазон рабочих частот: 9 кГц – 2 ГГц;
• коэффициент калибровки:

• погрешность определения коэффициента калибровки: не более 2 дБ;
• вид поляризации: линейная.

Антенна магнитная активная «АМА-30»

• диапазон рабочих частот: не более 9кГц – не менее 30 МГц;
• погрешность определения коэффициента калибровки: не более 2 дБ;
• вид поляризации: линейная.

Антенна «АРЛ-18»

• рабочий диапазон частот: от 2 до 18 ГГц;
• коэффициент усиления: на частоте 3 ГГц не менее 6 дБ; на частоте 10 ГГц не менее 8 дБ;
• погрешность определения коэффициента усиления: не более 2 дБ;
• вид поляризации: линейная.

Токосъемник

• диапазон рабочих частот: от 0,01 до 400 МГц
• коэффициент калибровки (при нагрузке 50 Ом):

• погрешность определения коэффициента калибровки: не более 3 дБ;
• выходной импеданс: 50 Ом.

Шумомер «Октава»

• рабочий диапазон частот: от 100 до 11200 Гц;
• чувствительность: не хуже 10 мВ/Па;
• неравномерность АЧХ по звуковому давлению: не более 1 дБ;
• погрешность измерения уровня звукового давления: не более 2 дБ.

Генератор сигналов низкочастотный с усилителем «УНС-25»

• диапазон рабочих частот: от 100 до 11200 Гц;
• уровень мощности выходного сигнала; не менее 25 дБм.

Программно-аппаратный комплекс «Зонд-М»

• диапазон рабочих частот: от 0,009 до 12000 МГц;
• уровень мощности выходного сигнала: не менее 15 дБм;
• уровень спектральной плотности мощности фазового шума: не более минус 100 дБн/Гц на частоте 1 ГГц при отстройке от нее на 1 кГц;
• погрешность уровня мощности выходного сигнала: не более 1 дБ;
• рабочий диапазон частот излучающих антенн: от 0,009 до 12000 МГц.

Акустическая система с усилителем «АС-10»

• диапазон рабочих частот: от 100 до 11200 Гц;
• максимальный уровень октавного звукового давления, создаваемого на расстоянии 1 м по оси излучения, (относительно 2·10^-5 Па):

• неравномерность АЧХ в октавных полосах: не более 6 дБ;
• максимальная амплитуда выходного напряжения тонального сигнала: не более 2 В;
• величины электрического и магнитного полей рассеяния при максимальной подводимой мощности на расстоянии 1 м по оси излучателя: электрического поля не более 0,2*10^-3 мВ/м; магнитного поля не более 0,2*10^-4 А/м;
• нестабильность уровня интегрального звукового давления в течение непрерывной работы: не более ± 2 дБ.

Штативы для антенн

• углы поворота узла крепления антенны: 0-360° по углу азимута; 0-90° по углу места.
• высота подъема узла крепления антенны: от 1 до 1,5 м.

Радиочастотные кабели

• затухание радиочастотных сигналов в кабелях по напряжению не превышает 0,8 дБ/м в рабочем диапазоне до 1 ГГц и 2 дБ/м свыше 1 ГГц: обеспечивается.

Специальное программное обеспечение «Гранат-АЭМП»

• управление комплексом во всех режимах его работы, проведение измерений и сохранение полученных результатов: обеспечивается.

Комплект мерных отрезков токопроводящих линий

• марки проводов: TCB, NYM, КСПэВ, ТПП, UTP5e;
• длина: не менее 5 м.

Эквивалент сети «ЭС-1000(СИ)»

• Диапазон рабочих частот: не более 0,009 – не менее 400 МГц.

Стол поворотный диэлектрический «СПД-1»

• Угол поворота рабочей плоскости стола: 360°.
