Кассандра-СО6

Функционал:

Комплекс осуществляет радиомониторинг в рабочем диапазоне частот, сохраняет в памяти компьютера панорамы диапазонов, спектры отдельных сигналов и основные радиотехнические параметры обнаруженных радиосигналов. Комплекс имеет 2 одинаковых канала радиочастотных трактов и позволяет работать в синхронном режиме (2 канала синхронно перестраиваются по частоте и запись отчетов ПЧ выполняется от одного аппаратного импульса) и в асинхронном режиме (каждый канал работает как самостоятельный одноканальный комплекс радиомониторинга, независимо от другого канала).

Комплекс решает следующие задачи:

• Двухканальный синхронный и асинхронный прием сигналов во всем рабочем диапазоне частот и фиксацию в памяти компьютера основных радиотехнических параметров обнаруженных радиосигналов в автоматическом режиме
• Панорамный спектральный анализ
• Оценка параметров радиосигналов
• Цифровой анализ и автоматическую идентификацию сигналов DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM, UMTS (3G), DVB-T2, ZigBee
• Анализ сетей Wi-Fi
• Векторный анализ сигналов
• Демодуляция аналоговых видеопередатчиков в полосе частот 30-21000 МГц
• Анализ ВЧ составляющей проводных сетей
• Локализация источников радиоизлучений в помещении
• Мониторинг проводных сетей
• Документирование результата мониторинга

Общее описание:

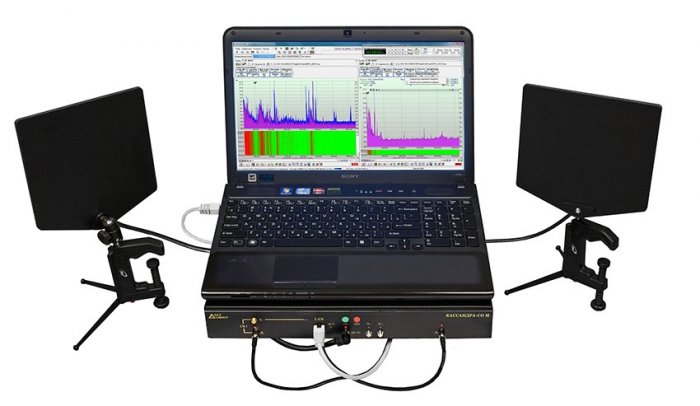

Основной блок комплекса представляет собой компактный моноблок. В корпус основного блока встроены 2 антенных НЧ входа 9 кГц-25 МГц, 2 антенных ВЧ входа 25 МГц-6 ГГц, 2 антенных СВЧ входа 6 ГГц-21 ГГц, LAN порт, разъем питания, и органы включения/выключения питания.

Два идентичных радиоприемных устройства, двуканальный блок цифровой обработки сигналов и передачи данных, аккумулятор размещены внутри основного блока.

Управление комплексом и обработка результатов его работы осуществляется компьютером, подключенным к основному блоку через LAN порт. Вся информация о работе комплекса и принятых сигналах представляется оператору в виде графиков, диаграмм, панорам, спектрограмм, таблиц.

Питание основного блока осуществляется от сети переменного тока или от встроенного аккумулятора. Заряд аккумулятора производится от сети переменного тока одновременно с работой аппаратуры. Во избежание утраты данных при аварийном завершении работы (в случае пропадания какого-либо внешнего напряжения) в изделии предусмотрено автоматическое переключение на питание от аккумуляторной батареи.

Основной блок, а так же антенны с комплектом кабелей, аксессуары и принадлежности комплекса для транспортирования размещены в рабочей укладке.

Комплекс поставляется с программным обеспечением RadioInspector.

Программное обеспечение выполняет следующие функции:

• выполняет круглосуточный радиомониторинг с сохранением всех результатов измерений панорам и спектров сигналов в базе данных панорам без ограничения по времени
• формирует задания на сканирование в пределах рабочего диапазона частот с любым количеством поддиапазонов со своими параметрами сканирования в каждом, при этом комплекс работает как в синхронном, так и в асинхронном режимах. Сохраняет и загружает задания. Продолжает запись результатов измерений в существующую базу данных панорам
• представляет результаты измерений для анализа в виде панорам, спектров сигналов, спектрограммы в 2D и 3D режимах с привязкой каждого измерения к частоте, амплитуде и времени
• производит статическую обработку полученных данных - отображает графики максимальных, минимальных и усредненных значений панорам, выполняет маркерные и курсорные измерения
• выполняет анализ амплитудно-частотно-временных характеристик высокочастотных сигналов, группы сигналов или всего радиочастотного спектра в отложенном режиме (за все время мониторинга) и в режиме реального времени
• использует методы сравнения с эталонной панорамой, методы разности панорам, полученных с разных антенн, разных каналов, использует линию порога (в том числе и адаптивную линию порога, огибающую спектры легальных сигналов), формирует списки сигналов, превысивших порог и набирает статические данные для сигналов, превысивших порог
• использует один из каналов для аудиоконтроля сигналов без прерывания процесса сканирования. Записывает фонограмму демодулированного аудиосигнала, выполняет анализ и редактирование записанных фонограмм. Выполняет запись демодулированного аудиосигнала в автоматическом режиме при превышении сигналом линии порога
• выполняет анализ амплитудно-частотно-временных характеристик демодулированных сигналов, в том числе в октавном спектроанализаторе
• ведет список обнаруженных сигналов, выполняет анализ списка (числовой и графический), формирует отчеты об исследованных диапазонах частот и обнаруженных сигналах
• использует базу данных частотных присвоений и отображает на графике информации о легальных источниках излучений
• выполняет запись квадратур сигнала (IQ) в полосе 8 МГц в формате wav
• выполняет поиск и идентифицирует излучения аналоговых видеокамер, имеющих радиоканал для передачи данных, работающих в стандартах PAL, SECAM, NTSC, в том числе с простыми методами маскировки излучения (инверсия спектра, инверсия строчных и кадровых импульсов и т.д.)
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей WiFi, определяет SSID, MAC адреса точки доступа, номер и уровень канала
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта TETRA: определяет режим DMO с выдачей Src SSI устройства, идентифицирует базовые станции стандарта TETRA, с отображением параметров работы BS
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта DECT: фиксирует все базовые станции и их уникальные идентификаторы, уровни сигнала для каждой базовой станции, (BS DECT), фиксирует количества и принадлежность к базовой станции работающих мобильных терминалов (MS DECT), ведет список легальных (идентифицированных) BS и выделяет вновь появившиеся BS, фиксирует частотное распределения BS и MS, определяет загрузку каналов, проверяет все стандартные частоты работы стандарта DECT, с возможностью анализа любых добавленных частот на принадлежность к данному классу передачи
• выполняет другие стандартные функции для исследования диапазонов частот и измерения параметров сигналов, документирует результаты работ: масштабирует по осям времени и частот, адаптирует пользовательский интерфейс под оператора, документирует графическую и символьную информацию в текстовые и графические файлы, Microsoft Word и Microsoft Excel.
