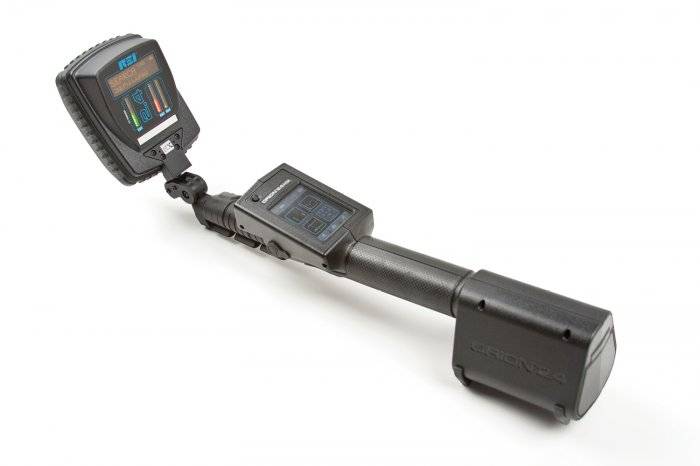

Нелинейный локатор ORION 2.4 HX является последней разработкой в области нелинейной радиолокации и предназначен для обнаружения скрытых электронных устройств. ORION 2.4 HX обнаруживает любые устройства, содержащие полупроводниковые компоненты, вне зависимости от того, находятся они во включенном или выключенном состоянии. Позволяет эффективно обнаруживать как крупные, так и миниатюрные электронные компоненты и устройства, в том числе сотовые телефоны, диктофоны, микрофоны, Flash карты, micro SIM карты.. Имеет дополнительный сенсорный экран управления и индикации, расширенный набор функций.
ORION 2.4 HX может с успехом применяться правохранительными органами и службами безопасности для:
- Выявления запрещенных к проносу и хранению электронных устройств (сотовых телефонов, sim карт и т.п.)
- Поисковых мероприятий
Принцип работы нелинейного локатора ORION 2.4 HX основан на излучении радиосигнала и анализе отраженных от электронного устройства (содержащего полупроводник) сигналов гармоник.
Имеет дополнительные возможности контроля и управления благодаря сенсорному экрану, расположенному на рукоятке. Сенсорный экран совмещает управление настройками и отображение информации о работе в графическом виде. Изображения экрана можно сохранять на карту памяти для документирования проведения обследования..
Удобная, сбалансированная конструкция ORION 2.4 HX, сенсорный экран, подготовка к работе занимает менее 20 секунд.\
Особенности:
- Ручная или автоматическая регулировка мощности передатчика - до 3,3 Вт (ЭИИМ)
- Сенсорный OLED 2,7" дисплей управления и индикации на рукоятке.
- Рабочая частота в диапазоне 2,4 ГГц для обнаружения миниатюрных электронных компонентов
- Широкая полоса излучаемого сигнала - 1,25 МГц повышает чувствительность обнаружения
- Цифровая модуляция с расширенным спектром (OFDM) обеспечивает повышенную дальность обнаружения и защиту от помех
- Цифровой сигнальный процессор (DSP) с регулируемым усилением - обеспечивает повышенную дальность обнаружения при той же мощности
- Автоматический выбор частоты - выбор частоты рабочего канала в незагруженном участке диапазона (2,404 – 2,472 ГГц) для отстройки от помех (более 60 каналов)
- Пять режимов прослушивания: Tones, Listen (2ndAM, 2ndFM, 3rdAM, 3rdFM)
- Демодуляторы приемника - АМ и FM для каждой из гармоник
- Режим Гистограммы - позволяет просматривать историю изменения уровней излучаемого сигнала, откликов 2-ой и 3-ей гармоник
- Режим просмотра спектра - позволяет обнаруживать даже самый слабый отклик от полупроводника.
- Расширенные функции управления и анализа
- Чувствительность приемника -140 dBm по 2-й и 3-й гармоникам. Синхронизация с передатчиком улучшает обнаружение и минимизирует помехи
- Круговая поляризация приемной и передающей антенн - сводит к минимуму пропуск угрозы из-за неправильной ориентации антенны
- Индикация тревоги - визуальная, звуковая и вибрационная при обнаружении опасной цели
- Режимы передатчика – Ручной и Автоматический выбор частоты.
- Светодиодная подсветка - в антенном блоке, для освещения зоны поиска.
- USB-порт для обновления внутреннего программного обеспечения.
- Все блоки устройства интегрированы в единую конструкцию на телескопической штанге без использования внешних соединительных кабелей , не требует сборки (изменение длины штанги от 40,6 до 147 см)
- Дисплей и светодиодные шкалы расположенные на антенне, обеспечивает комфортную работу
- Сохранение пользовательских настроек и изображений экрана на SD карту
- Продолжительное время работы от батареи - до 4 часов при стандартном использовании.
- Быстрая зарядка батарей через встроенное или внешнее зарядное устройство обеспечивает непрерывный цикл работы. Зарядное устройство совместимо с батареями для TALAN и OSCOR.
- Компактный дизайн и малый вес 1,4 кг
Экранные функции:


Основной экран Временная развертка


Экран настройки частоты Экран просмотра спектра
Технические возможности:


Антенный блок совмещенный с модулем индикации, Информационный дисплей, расположенный на линии зрения,
имеет боковой угол наклона ±90 градусов обеспечивает комфортную работу оператора.


Сенсорный OLED 2,7" дисплей управления Светодиодная подсветка - в антенном блоке,
и индикации на рукоятке для освещения зоны поиска


Батареи ORION 2.4 HX с индикацией заряда Тест-объекты 2-ой и 3-ей гармоник.
(зарядное устройство совместимо с ORION 2.4,
OSCOR Green, TALAN)

На спектрограмме пурпурным отмечен спектр от обычного аналогового локатора нелинейности,желтым отмечен спектр ORION 2.4 HX где используется цифровая модуляция с расширенным спектром (OFDM)
Аккумуляторная батарея | литиево-ионный (в комплекте – 2 шт.) с индикацией заряда |
Виды модуляции | Цифровая, полоса 1,25 МГц |
Время непрерывной работы прибора | > 4 часов от одного аккумулятора |
Время полного заряда аккумулятора | 2,5 часа |
Габаритные размеры прибора | ORION 2.4 HX: 57 x 9 x 7,5 см / чемодана: 14 x 38,5 x 50 см |
Диапазон рабочих частот | приемник 2,404 – 2,472 ГГц / 2-я гармоника 4,808 – 4,944 ГГц / 3-я гармоника 7,212 – 7,416 ГГц |
Дисплей | На рукоятке: Встроенный в рукоятку cенсорный экран 2,7’’ - управление, отображение информации о режимах работы, настройках; на антенном блоке Светодиодные шкалы: уровень мощности передатчика уровень 2-й гармоники уровень 3-ей гармоники Информационный дисплей: уровень мощности, уровень 2-й и 3-й гармоник, режимы работы, уровень заряда аккумуляторов, громкость, уровень DSP, настройки и другую информацию. |
Длина штанги в сборе | 40,6 – 147 см |
Комплектация | Пластиковый транспортировочный чемодан / Локатор нелинейностей ORION 2.4 HX / Аккумуляторная батарея (2 шт.) / Наушники / Зарядное устройство / Блок питания для зарядного устройства / Шнур питания / Кабель USB / Тест-объект 2-ой гармоники / Тест-объект 3-ей гармоники / Карта памяти micro SD |
Масса, кг | ORION 2.4 HX с батареей: 1,4 кг / ударопрочного чемодана с ORION 2.4 HX и аксессуарами: около 5,2 кг |
Чувствительность | -140 дБм для обеих гармоник |
