Конвертер для исследования сигналов в проводных линиях.
Подробнее
195 000 р.
Задать вопрос
Гарантия 1 год
Описание
Описание:

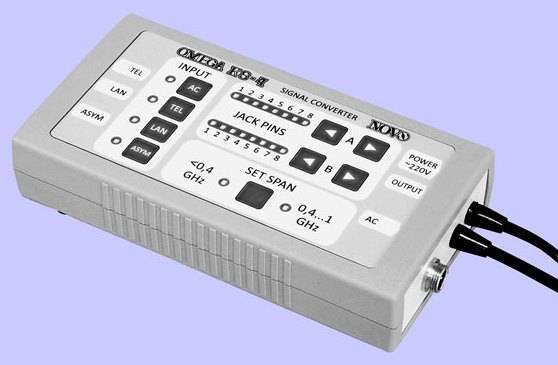

Конвертер "ОМЕГА-КС4" предназначен для исследования сигналов и помех в проводных коммуникациях: в сети переменного тока с напряжением до 380В, в кабельных и телефонных линиях, в сетях Ethernet, где сигналы могут передаваться как без модуляции, так и на несущих частотах.
При работе с телефонными линиями и компьютерными сетями используется электронная коммутация исследуемых пар проводов.
Для исследования сигналов до 400 МГц конвертер работает как повышающий преобразователь частоты.
Исследование сигналов свыше 400 МГц происходит без преобразования частоты.
После преобразования спектры сигналов и помех проводной линии могут исследоваться с помощью анализатора спектра. В частности, для этих целей удобно использовать экспресс-анализатор радиосигналов многофункционального комплекса радиоконтроля и поиска радиопередающих устройств "ОМЕГА".
Анализатор спектра, подключенный к выходу конвертера "ОМЕГА-КС4", позволяет наблюдать общую спектральную картину сигналов и помех в проводной линии или исследовать отдельные участки спектра с требуемым разрешением.
Характеристики
| Входное сопротивление, Ом | для сети электропитания 150 / для телефонных ETHERNET линий 150 / для кабельных линий 50 |
| Выходное сопротивление, Ом | 50 |
| Габаритные размеры прибора | 203 x 98 x 44 |
| Динамический диапазон | 60 дБ |
| Масса, кг | 0,65 |
| Напряжение питания, В | ~220±20 |
| Нестабильность частоты в рабочем диапазоне температур | 5х10-6 |
| Полоса пропускания (при использовании преобразования, при неравномерности 10 дБ), МГц | для сети электропитания 0,01 ÷ 30 / для телефонных ETHERNET линий 0,01 ÷ 90 / для кабельных линий 0,01 ÷ 400 |
| Потери преобразования, не более, дБ | 20 |
| Уровень гетеродина на выходе, не более, дБм | -35 |
| Частота преобразования, МГц | 433.92±0.1 |
