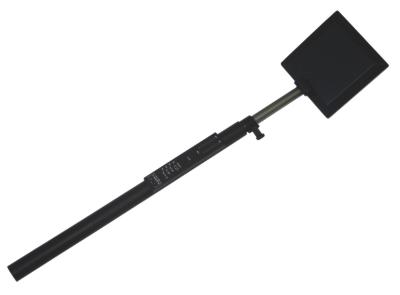

"Люкс" Локатор нелинейностей

предназначен для обнаружения радиоэлектронных устройств, содержащих полупроводниковые приборы, узлов этих устройств, а также отдельных полупроводниковых элементов вне зависимости от места их расположения - в кирпичных и железобетонных стенах, в мебели или металлических шкафах, на теле человека - под одеждой, в головном уборе, обуви или в личных вещах. При этом обнаруживаемые устройства могут находиться как во включенном, так и в выключенном состояниях. «Люкс» также обнаруживает отдельные контактные соединения двух и более металлических предметов при наличии окислов металлов в местах их соприкасания. Такие соединения могут быть образованы стыками труб, некачественной сваркой арматуры, крепежными элементами мебели, механическими часами, связкой ключей. При этом локатор позволяет отличать их от радиоэлектронных устройств, представляющих реальную угрозу. Принимаемые антенной сигналы поступают на блок обработки. По светодиодным индикаторам производится отчет уровней принятых сигналов на 2-й и 3-й гармониках. Разрешающая способность индикаторов составляет 3 дБ. О типе обнаруженного элемента с нелинейными характеристиками можно судить по соотношению уровню гармоник. Полупроводниковые элементы типа диод, транзистор формируют отраженный сигнал с максимумом на 2-й гармонике. Нелинейный элемент, образованный механическим контактом двух и более металлических предметов, формирует отраженный сигнал с максимумом на третьей гармонике. Предусмотрена возможность регулировки мощности передатчика и чувствительности приемников локатора. Режим "20 К" позволяет прослушивать низкочастотный сигнал работающего устройства - магнитофона, радиопередатчика, микрофонного усилителя. В этом режиме сигналы на частотах гармоник, принимаемые изделием, оказываются промодулированы низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства. Подобный режим работы изделия является мощным инструментом для получения более качественной информации о типе нелинейного элемента. Нелинейный элемент, образованный контактом металлических предметов, формирует сигнал с неустойчивым режимом приёма. При простукивании по исследуемому месту в головных телефонах появляется характерный звук, синхронный с ударами. Для получения этого эффекта при применении изделия «Люкс» достаточно лёгких ударов рукой по стене из железобетонных плит толщиной 15 см. Локатор выполнен в виде неразборной конструкции, состоящей из антенного блока и ручки-штанги, соединённых шарниром. В ручке размещаются передатчик, два приемника, блоки обработки и индикации данных. На лицевой панели прибора расположены кнопки управления и светодиодные индикаторы. Блок аккумуляторов присоединяется к корпусу изделия при помощи резьбового соединения. Оригинальная конструкция контактов обеспечивает надежное питание прибора в любых условиях его эксплуатации. На торцевой грани аккумуляторного блока расположены разъёмы подключения зарядного устройства и головных телефонов. Для первоначальной настройки локатора используется имитатор нелинейности, поставляемый в комплекте с изделием. Небольшие габариты, эргономичная конструкция, а также вес локатора, не превышающий 1,3 кг, позволяют использовать его в самых сложных условиях. Важной особенностью изделия является отсутствие дополнительных блоков, присоединяемых на разъемах, что, как правило, ведет к снижению надежности устройства и создает неудобства для оператора.
