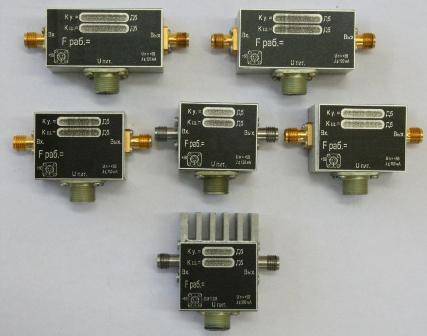

Малошумящие усилители диапазона СВЧ малой и средней мощности от 0,1 до 40 ГГц
Усилители предназначены для установки во входных цепях радиоприемных устройств и антенных системах для компенсации потерь в коаксиальных трактах. Обеспечивают работу в лабораторных, заводских и полевых условиях.
Усилители СВЧ малошумящие (малой мощности):
|
Диапазон частот, ГГц |
Усиление не менее, дБ |
Нерав-номерность Коэф усиления, ±, дБ |
Коэф шума, не более дБ |
КСВН, вх/вых не более |
Выходная мощность Р1, не менее, дБм |
Ток потре-бления, не более, мА (Uпит +5V) |
Напряжение питания, V |
|
0,1-3 |
15/20/25 |
1,5 |
3 |
2 |
20 |
250 |
+5V;+12V;±5V |
|
1-8 |
15/20 |
1,5 |
4 |
2 |
15/20 |
250 |
+5V;+12V;±5V |
|
2-18 |
10/25 |
2 |
3 |
2 |
15 |
300 |
+5V;+12V;±5V |
|
8-18 |
20/30 |
2 |
3 |
2 |
50 |
300 |
+5V;+12V;±5V |
|
18-26 |
20/30 |
2 |
3 |
2 |
5/30 |
300 |
+5V;+12V;±5V |
|
18-40 |
15/30 |
1 |
5 |
2 |
30 |
200 |
+5V;+12V;±5V |
|
26-40 |
15/30 |
1,5 |
3 |
2 |
10 |
250 |
+5V;+12V;±5V |
Схема усилителя:
Усилители СВЧ малошумящие (средней мощности):
|
Диапазон частот, ГГц |
Усиление не менее, дБ |
Нерав-номерность Коэф усиления, ±, дБ |
Коэф шума, не более дБ |
КСВН, вх/вых, не более |
Выходная мощность Р1, не менее, дБм |
Ток потре-бления, не более, мА (Uпит +5V) |
Напряжение питания, V |
|
0,1-1 |
25 |
1,5 |
3 |
2 |
100 |
250 |
±5V;+12V |
|
1-3 |
25 |
1,5 |
4 |
2 |
100 |
250 |
±5V;+12V |
|
1-18 |
25 |
2 |
3 |
2 |
100 |
300 |
±5V;+12V |
|
1-26 |
25 |
2 |
5 |
2 |
100 |
300 |
±5V;+12V |
|
18-26 |
25 |
2 |
3 |
2 |
100 |
300 |
±5V;+12V |
|
1-40 |
25 |
1 |
5 |
2 |
100 |
200 |
±5V;+12V |
|
26-40 |
25 |
1,5 |
3 |
2 |
100 |
250 |
±5V;+12V |
Схема усилителя:
Примечание: Возможны варианты исполнения СВЧ соединителей и напряжения питания , в зависимости от диапазона частот.
Комплект поставки:
- МШУ
- упаковка
- документация (паспорт)
| Диапазон рабочих частот | от 0,1 до 40 ГГц |
| Относительная влажность воздуха | 98% |
| Охлаждение | естественное |
| Питание прибора | +5 В; +12 В; ±5 В |
| Разъемы | SMA от 0,1 до 26 ГГц; SMA, К от 18 до 40 ГГц |
| Режимы работы | непрерывный |
| Средняя наработка на отказ | 5 000 часов |
| Температура | от –45°С до +65°С |
