Предназначен для оценки эффективности защиты речевой информации от утечки по акустическому и виброакустическому каналам.
Подробнее
498 00
Задать вопрос
Гарантия 1 год
Описание
Комплекс «СМАРТ» создан на базе многофункционального анализатора низкочастотных сигналов СКМ-21.
Назначение:
Контроль эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, а также за счет НЧ наводок на токопроводящих элементах ограждающих конструкций и акустоэлектрических преобразований в ВТСС и линиях ТСПИ.
Комплекс обеспечивает измерение акустического давления, виброускорения, а также уровней сигналов НЧ наводок на токопроводящих элементах ограждающих конструкций, акустоэлектрических преобразований в линиях ТСПИ, расчет показателей эффективности защиты информации.

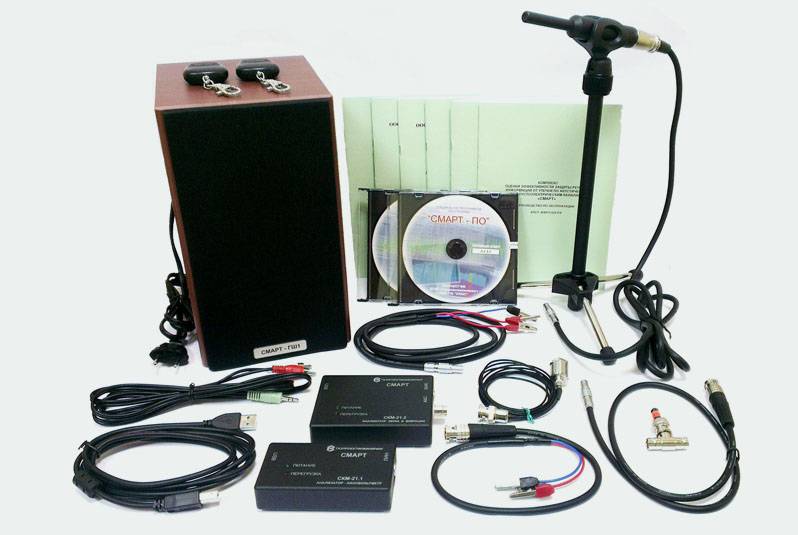

Комплектация:
- Измерительный блок маломощных электрических сигналов СКМ-21.1 - 1 шт.
- Измерительный блок акустических и вибрационных сигналов СКМ-21.2 - 1 шт.
- Компакт-диск со специальным программным обеспечением «СКМ-21ПО» (базовый комплект программного обеспечения) - 1 шт.
- Кабель подключения блока СКМ-21.1 (СКМ21.2) к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
- Руководство по эксплуатации анализатора СКМ21 - 1 шт.
- Комплект аксессуаров блока СКМ-21.1, включающий:
- - универсальный кабель – переходник LEMO-BNC - 1 шт.
- - гальванический контакт подключения несимметричных линий (переходник BNC – гальванический контакт) - 1 шт.
- - гальванический контакт подключения симметричных линий - 1 шт.
- - Т - коннектор для подключения к разъему BNC - 1 шт.
- - заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.
- Комплект аксессуаров блока СКМ-21.2, включающий:
- - измерительный микрофон ММ-1 - 1 шт.
- - тренога для микрофона – 1 шт.
- - измерительный акселерометр АР2037-100 (AP98-100) - 1 шт.
- - кабель подключения микрофона к блоку СКМ-21.2 (LEMO-XLR) - 1 шт.
- - кабель подключения акселерометра к блоку СКМ-21.2 (10-32 - BNC) - 1 шт.
- Дистанционно управляемый генератор тестовых сигналов «СМАРТ-ГШ1»
- Пульт (брелок) дистанционного управления генератором «СМАРТ-ГШ1»
- Компакт-диск с ПО «СМАРТ-ПО»
- Руководство по эксплуатации комплекса «СМАРТ»
- Руководство программиста и оператора по использованию программного обеспечения "СМАРТ-ПО"
- Свидетельство об утверждении типа средств измерений военного назначения № 43191 на анализатор СКМ-21
- Сертификат соответствия ФСТЭК России № 2503
- Паспорт
- Сумка-укладка.
Сертификат ФСТЭК России.
Характеристики
| Примечание-подсказка | |
| Виды анализа (в режиме оценки параметров сигнала) | октавный анализ; 1/3-октавный анализ |
| Время оперативного развертывания | не более 10 мин |
| Габаритные размеры прибора | 560х260х260 |
| Группы решаемых задач | оценка эффективности защиты речевой информации / оценка параметров сигналов; спектральный анализ |
| Диапазон измеряемых напряжений переменного тока, В | от 2×10-8 до 0,2 |
| Диапазон измеряемых уровней | от 25 до 115 дБ / от 5,6*10-4 до 31,6 (виброускорение) |
| Диапазон регулировки общего интегрального уровня шумового сигнала, Дб | 94 |
| Диапазон частот измерений виброускорения, Гц | от 20 до 12500 |
| Диапазон частот измерений напряжений переменного тока, Гц | от 10 до 22600 |
| Масса, кг | 5 |
| Неравномерность АЧХ, дБ | ± 3 |
| Оцениваемый показатель эффективности защиты речевой информации от утечки по | акустическому и виброакустическому каналам; отношение сигнал/шум, индексы артикуляции и словесная разборчивость речи / каналу АЭП уровень сигнала и отношение сигнал/шум |
| Погрешность измерений уровней звукового давления, дБ | не более 1 |
| Полоса воспроизводимых звуковых частот | 80 - 12500 Гц |
| Пределы допускаемой относительной погрешности измерений уровней виброускорения | в поддиапазоне от 20 до 1000 Гц; ± 2 % / в поддиапазоне от 1000 до 2000 Гц; ± 3 % / в поддиапазоне от 2000 до 12500 Гц ± 5 % |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, % | в диапазоне измерений от 2×10-8 до 10-7 В; ±10 % / в диапазоне измерений от 10-7 до 0,2 В ±5 |
| Разборчивость речи | Погрешность 5% |
| Разрешение в режиме спектрального анализа, кГц | 1,56 |
| Режимы работы | централизованный (по шине USB ПЭВМ) |
| Средняя наработка на отказ | 2000 час |
| Уровень звукового давления в зоне излучателя помехи | от 20 до 12500 Гц |
