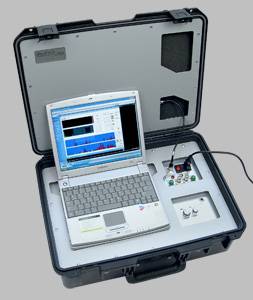

Ревиз 5000 Регистратор модуляции вторичного излучения
Ревиз 5000 предназначен для проведение поисковых мероприятий по обеспечению радиотехнической безопасности помещений с целью:
* дистанционного обнаружения узкополосных нелинейных отражателей с относительной полосой пропускания от 1% и более в диапазоне частот до 5 ГГц;
* дистанционного исследования отражающих свойств технических средств и элементов помещений в диапазоне частот до 5 ГГц;
* исследования высокочастотных кабелей методом «ВЧ-навязывания» в диапазоне частот до 5 ГГц.
Принцип работы основан на облучении обследуемых объектов (элементов строительных конструкций, предметов интерьера помещений и т.п.) высокочастотным электромагнитным полем при одновременном акустическом воздействии с последующим приемом и анализом переизлученного (отраженного) высокочастотного сигнала на наличие модуляции, обусловленной этим акустическим воздействием.
Особенности
* Обнаружение модулирующих праметрических отражателей в диапазоне частот до 5 ГГц на расстоянии до 4 метров;
* Уникальные возможности по ВЧ-навязыванию в проводных линиях;
* Возможность подключения внешнего анализатора спектра в диапазоне частот 0 … 1 ГГц;
* Возможность подключения внешних выносных направленных антенн;
* Управление аппаратурой и анализ результатов с помощью ПК.
* Простой и интуитивно понятный пользовательский интерфейс;
* Автоматический и ручной режимы работы;
* Автоматический расчет дальности возможного облучения;
* Мобильность.
| Анализируемая полоса сигнала | на выходе “Анализатор” 0 - 1000МГц, на низкочастотном выходе 300 Гц-10 кГц |
| Время непрерывной работы прибора | не менее 2 часов |
| Габаритные размеры прибора | 540х410х210 мм |
| Диапазон рабочих частот | 30 . . . 5000 МГц / 30 … 5000 МГц (Встроенная антена) |
| Динамический диапазон | не менее 96 дБ |
| Коэффициент усиления передающей антенны в диапазоне зондирования 0,79 ГГц | 0,4 … 6 |
| Масса, кг | не более 13 кг |
| Минимальный шаг перестройки по частоте | 100 кГц |
| Относительная влажность воздуха | не более 95% |
| Пиковая выходная мощность | при питании от сети переменного тока 500 - 1000 мВт, при питании от встроенных аккумуляторов 350 - 700 мВт |
| Температура | + 5...+40 °С |
| Ширина диаграммы направленности антенны | 40 … 120 |
| Электропитание | 200 В / 50 Гц |
