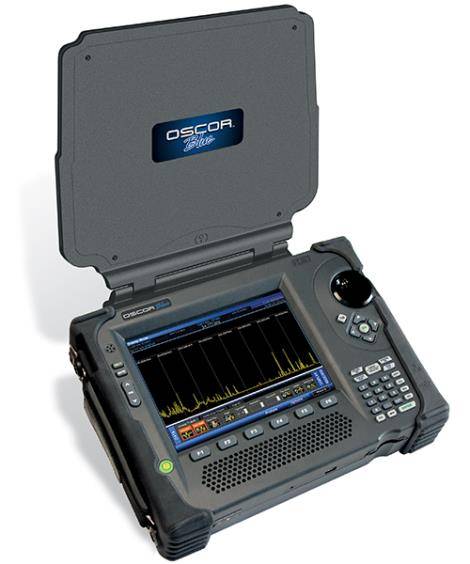

OSCOR Blue 24 ГГц - анализатор спектра

OSCOR Blue – портативный анализатор спектра, обладающий высокой скоростью развертки спектра и специальными функциями для выявления неизвестных сигналов, обнаружению устройств негласного съема информации, тестирования радиопередающих систем в широком спектре диапазона частот.

Диапазон частот: 10 кГц - 24 ГГц.

OSCOR Blue  позволяет решать следующие задачи:

• Проведения работ по выявлению подслушивающих устройств.
• Выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре.
• Анализа распределения радиочастотных сигналов
• Оценки использования каналов связи
• Определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы)
• Установки и обслуживания беспроводных систем передачи данных

Конкуренция в бизнесе требует обеспечения высокого уровня корпоративной безопасности для защиты коммерческой тайны, новых разработок, финансовой информации от специальных технических средств негласного съема информации. Обнаружение подслушивающих устройств является важным аспектом защиты VIP персон. Бизнесмены и политики, звезды спорта и кино, и другие знаменитости, должны иметь лучшую защиту от слежки и шпионажа, преследований и угроз.

Во всем мире стремительно развивается применение систем связи в различных областях, особенно мобильных и спутниковых систем, использующих широкополосные каналы связи. OSCOR Blue является серьезным инструментом для оценки и интеграции этих систем в радиочастотном диапазоне.

Анализ и распределение радиочастотного спектра имеет большое значение для многих организаций, таких как операторы беспроводной связи, аэропорты, порты, лаборатории, при проведении проектных и изыскательских работ. OSCOR Blue является прекрасным инструментом для обнаружения «сложных» радиочастотных сигналов в неблагоприятной обстановке.

Диапазон/Скорость работы

OSCOR Blue сканирует диапазон в 24 ГГц за 1 секунду с шагом 12,2 кГц. Высокая скорость сканирования, встроенные антенны, встроенное программное обеспечение, быстрая подготовка к работе, позволяют значительно экономить время при работе с OSCOR Blue.

Автоматический переключатель мультиантенной системы

• Использование встроенного автоматического переключателя антенной системы позволяет получать изображение в реальном времени, в диапазоне от 10 кГц до 24 ГГц (10 кГц до 8 ГГц для модели OBL - 8) без «стыков» и «мертвых зон»
• Встроенный предусилитель 10 дБ повышает чувствительность приемника.
• Встроенный аттенюатор от 0 до -30 дБ позволяет работать вблизи мощных передатчиков.
• Захват и обнаружение всех активных сигналов. Нет потерь, из-за ограниченного диапазона антенн или необходимости переключения внешних антенн.

Компактность

Легкий вес (до 4 кг), небольшие габариты, позволяют использовать OSCOR Blue мобильно, для сбора данных и анализа сигнала на местности. Встроенные антенны и программное обеспечение позволяют легко развертывать прибор для захвата и сравнения спектра сигналов в различных местах.

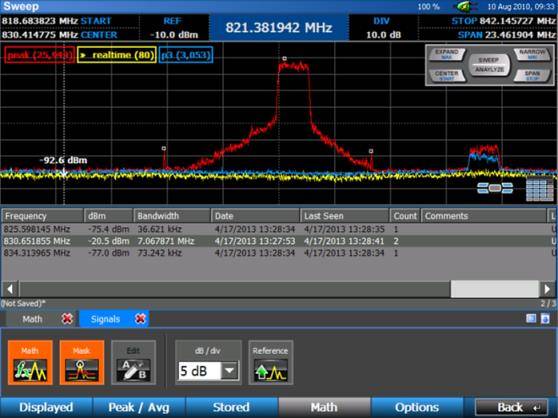

Создание списка сигналов

На основе трассировочного анализа, по пиковым значениям, создается список сигналов. Кроме того, можно создавать списки сигналов для различных мест с последующим сравнением этих списков.

• Создание списка сигналов из трассировочного анализа по соответствующему алгоритму
• Многократное создание списка сигналов, за один проход в секунду.
• Анализ нестабильных сигналов (с пакетной передачей, с изменяющейся частотой)

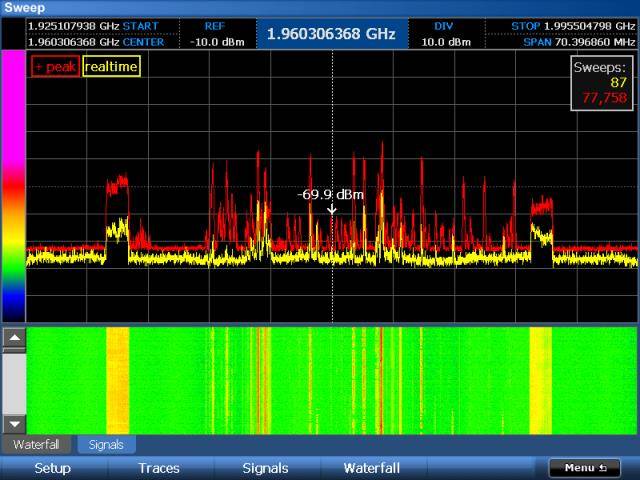

Сонограмма

Просмотр растровой спектрограммы (сонограммы) получаемой от трассировочного анализа за период времени.

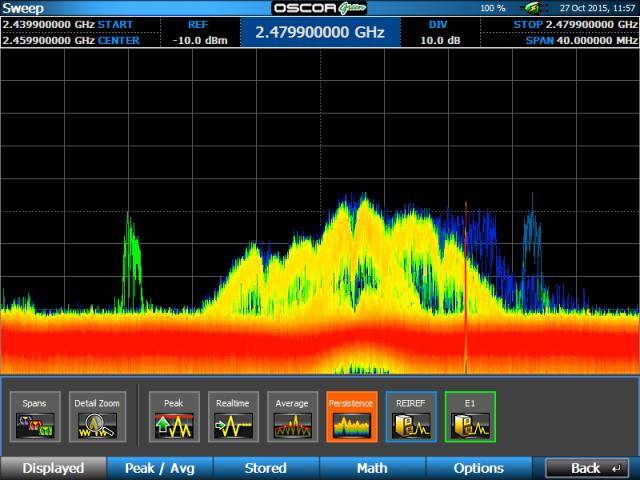

Динамическое отображение спектрограммы постоянных сигналов.

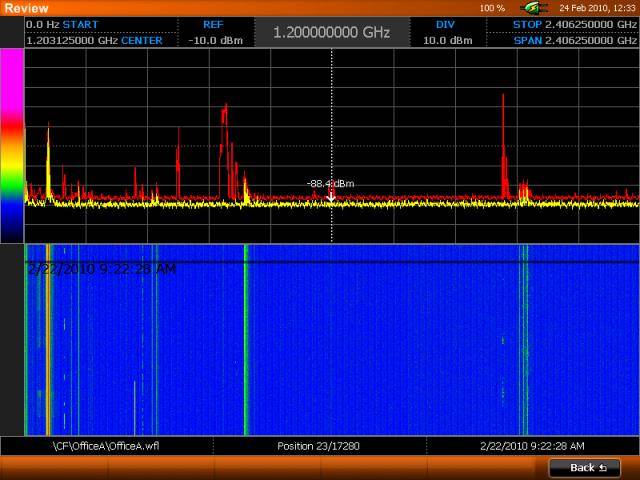

Детализированная запись спектрограммы «Водопад»

Демодуляторы

• ЧМ широкополосный
• ЧМ узкополосный
• АМ широкополосный
• АМ узкополосный
• С поднесущей
• С одной боковой полосой частот

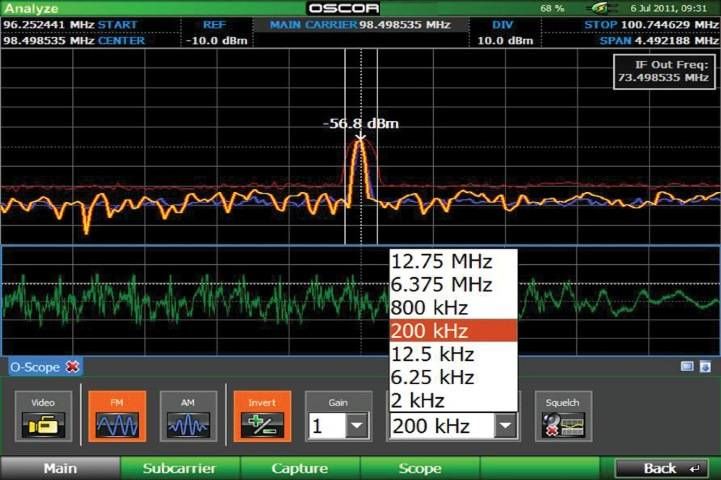

Полосы ПЧ демодуляторов

• Аудио: 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Видео: 12,75 МГц, 6,375 МГц

Видеорежим

• NTSC, PAL, SECAM
• ЧМ или АМ широкополосный демодулятор
• Просмотр демодулированного видеосигнала на экране
• Анализ осциллограммы демодулированного сигнала без прерывания сканирования спектра.

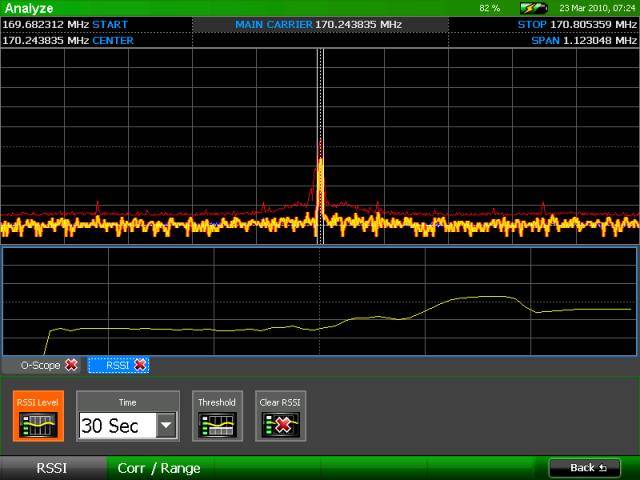

Анализ сигнала и локализация

Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема.

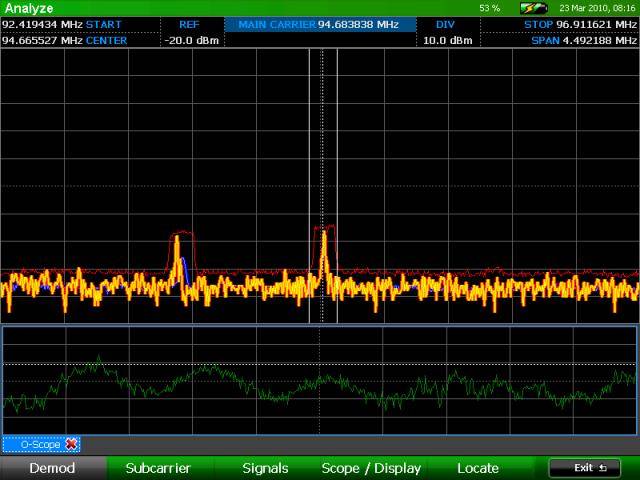

Осциллоскоп

Отображается демодулированный сигнал в виде осциллограммы.

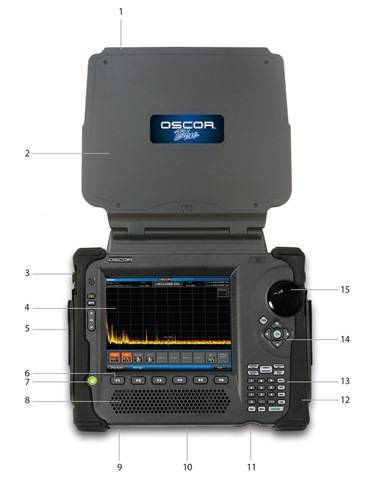

Органы управления и разъемы

1. Разъем подключения внешней антенны
2. Антенная панель с автоматическим переключением (использует 5 различных антенн)
3. Разъем наушников
4. Активный экран высокого разрешения 21,3 см
5. Ручки для переноски
6. Клавиши управления функциями экранного меню
7. Клавиша питания
8. Встроенный динамик
9. Разъем питания (зарядки батареи)
10. USB порт для подключения внешних устройств (накопитель, мышь, клавиатура)
11. Слот карты Compact Flash для хранения данных
12. Резиновое покрытие
13. Цифровая клавиатура
14. Клавиши управления меню
15. Ротатор настройки

1. Входы антенной панели: 8 ГГц – 24 ГГц (только в OBL-24)
2. Управление антенной панелью
3. Антенный вход: 10 кГц – 8 ГГц
4. Выход несущей
5. Выход ПЧ
6. Вспомогательный порт управления Универсальным зондом
7. Дополнительный вход ВЧ: 0 – 8 ГГц

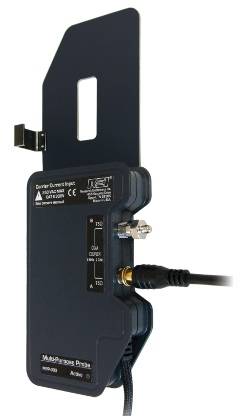

MPP - Универсальный зонд (поставляется в комплекте)

Универсальный зонд подключается к дополнительному порту для выявления:

• Несущих сигналов в проводных линиях
• CATV для прямого подключения к линиям кабельного телевидения
• Коаксиальный (F разъем) для прямого подключения и общих измерений (75 Ом, терминал кабеля в комплекте)
• VLF – для анализа низкочастотных сигналов радиодиапазона от 20 кГц до 20 МГц.
• Инфракрасный датчик для выявления сигналов в диапазоне 700-1100 нм.
• Оптический датчик для выявления передатчиков видимого диапазона 450-1100 нм.

Комплект поставки:

1. Портативный анализатор спектра OSCOR Blue – 24ГГц
2. Блок питания 15В
3. Шнур питания US
4. Шнур питания Euro
5. Аккумуляторная литиевая батарея
6. Штыревая Антенна - подключается вверху антенной панели.
7. Карта памяти Compact Flash – установлена в прибор
8. Универсальный зонд - MPP
9. Наушники
10. Принадлежности универсального зонда: шнур электрический с зажимами типа «крокодил», адаптер SMB-SMA, терминатор (заглушка) 75 ОМ, запасной стилус.
11. Направленная антенна – с кабелем и зажимом
