Многофункциональный концентратор-анализатор низкочастотных сигналов.
Подробнее
280 р.
Задать вопрос
Гарантия 1 год
Описание
Описание:
Оценка параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.
Комплектация:

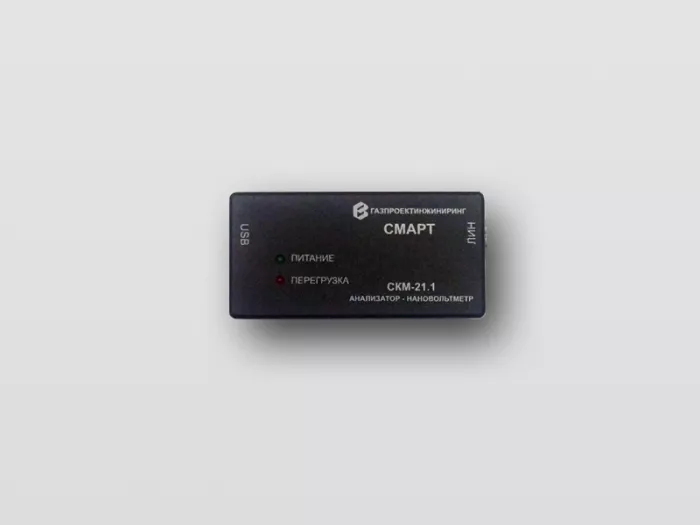

- Измерительный блок маломощных электрических сигналов СКМ-21.1 - 1 шт.
- Измерительный блок акустических и вибрационных сигналов СКМ-21.2 - 1 шт.
- Компакт-диск со специальным программным обеспечением «СКМ-21ПО» (базовый комплект программного обеспечения) - 1 шт.
- Кабель подключения блока СКМ-21.1 (СКМ21.2) к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Комплект аксессуаров блока СКМ-21.1, включающий:
- - универсальный кабель – переходник LEMO-BNC - 1 шт.
- - гальванический контакт подключения несимметричных линий (переходник BNC – гальванический контакт) - 1 шт.
- - гальванический контакт подключения симметричных линий - 1 шт.
- - Т - коннектор для подключения к разъему BNC - 1 шт.
- - заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.
- Комплект аксессуаров блока СКМ-21.2, включающий:
- - измерительный микрофон ММ-1 - 1 шт.
- - измерительный акселерометр АР2098-100 (AP98-100) - 1 шт.
- - кабель подключения микрофона к блоку СКМ-21.2 (LEMO-XLR) - 1 шт.
- - кабель подключения акселерометра к блоку СКМ-21.2 (10-32 - BNC) - 1 шт.
Характеристики
| Виды анализа (в режиме оценки параметров сигнала) | - спектральный анализ; - октавный анализ; - 1/3-октавный анализ |
| Входное сопротивление, Ом | - канала «МИК»; - 100 кОм; / - канала «АКС»; - 100 кОм; / - канала «ЛИН» - 500 кОм |
| Габаритные размеры прибора | Габариты блока СКМ-21.1 100х50х20 мм / Габариты блока СКМ-21.2 100х70х20 мм |
| Диапазон 1/3 октавного анализа | от 17 Гц до 17960 Гц |
| Диапазон октавного анализа | от 22,2 Гц до 20000 Гц |
| Значения коэффициентов усиления каналов | - канала «МИК»; - 6 дБ; 26 дБ; 46 дБ; 66 дБ; / - канала «АКС»; - 6 дБ; 26 дБ; 46 дБ; 66 дБ; / - канала «ЛИН» - 20 дБ; 40 дБ; 60 дБ; 80 дБ |
| Интерфейс с персональным компьютером | USB2.0 |
| Класс точности 1/3 октавных фильтров | 1 (по ГОСТ 17168-82) |
| Класс точности октавных фильтров | 1 (по ГОСТ 17168-82) |
| Количество независимых каналов | 3 |
| Масса, кг | блока СКМ-21.1 не более 0,15 кг / блока СКМ-21.2 не более 0,2 кг |
| Назначение канала «АКС» блока СКМ 21.2 | для подключения активных акселерометров с напряжением питания +24 В и стабилизированным током 3мА (ICP акселерометров) |
| Назначение канала «ЛИН» блока СКМ 21.1 | для подключения маломощных источников электрических сигналов, не требующих электропитания или работающих от внешних источников электропитания (симметричных и несимметричных «линий», НЧ электрических и магнитных антенн, токосъемников и пр.) |
| Назначение канала «МИК» блока СКМ 21.2 | для подключения микрофонов с «фантомным» питанием при питающем напряжении +24 В |
| Погрешность измерений уровней звукового давления, дБ | - звукового давления, дБ; ± 1,1; -виброускорений, дБ относительно 1 * 10-6 м/с2 ±1 |
| Потребляемая мощность, кВт | не более 0,8 Вт |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, % | - в диапазоне измерений от 2*10-8 до 1*10-7 В, % ± 10 / -в диапазоне измерений от 10-7 до 0,2 В, % ± 5 |
| Размерность шкал измерения уровней | - звукового давления; - дБ (отн. 20мкПа) или мПа; / -виброускорений; -дБ (отн. 10-6 м/с2) или м/с2 ; / - напряжения переменного тока - дБ (отн. 10-6 В) или мВ |
| Разрешение в режиме спектрального анализа, кГц | от 10 Гц до 20000 Гц |
| Режимы работы | централизованный (по шине USB ПЭВМ) |
| Частотная характеристика каналов | ЛИН (по ГОСТ 17187-81, ГОСТ 53188.1-2008) |
| Электропитание | от USB порта ПЭВМ |
| Эффективное значение собственных шумов канала «ЛИН» | не более 7 нВ/Гц1/2 |
