ST171

Описание:

ST171 предназначен для обнаружения:

• Подавителей (блокираторов) сотовой связи
• Подавителей (блокираторов) приемников спутниковой навигации GPS/GLONASS
• Ультразвуковых и электромагнитных подавителей звукозаписывающих устройств, диктофонов и т.п.

Дополнительные возможности:

• Ведение протокола обнаружения
• Создание фотоснимка окружающей обстановки в момент обнаружения
• Фиксация местоположения в момент обнаружения.
• Отображение спектрограммы сигналов базовых станций сотовой связи диапазона 900 и 1800МГц, частот звукового и ультразвукового диапазона

ST171 имеет два канала обнаружения:

• Радиочастотный
• Звуковой

Радиочастотный канал предназначен для обнаружения:

• Подавителей сотовой связи (джаммеров)
• Подавителей приемников GPS\GLONASS
• Устройств создания помех записи звука с использованием высокочастотных радиоизлучателей (электромагнитных подавителей диктофонов).

Приемная часть и первичная обработка сигналов радиочастотного канала реализована в приемном модуле ST171R.

Использование приемного модуля ST171R обеспечивает:

• Максимальную дальность обнаружения блокираторов. Оригинальный алгоритм обеспечивает обнаружение блокиратора на расстоянии в несколько раз превышающим его зону подавления.

• Малое время обнаружения (от 0.1 сек), что обеспечивает возможность обнаружения блокираторов в движущихся транспортных средствах (до 100км/ч).

Звуковой канал предназначен для обнаружения устройств создания помех записи звука с использованием ультразвуковых и акустических излучателей (ультразвуковых и акустических подавителей диктофонов).
Данный канал реализован с использованием схемотехнических возможностей непосредственно Андроид устройства.

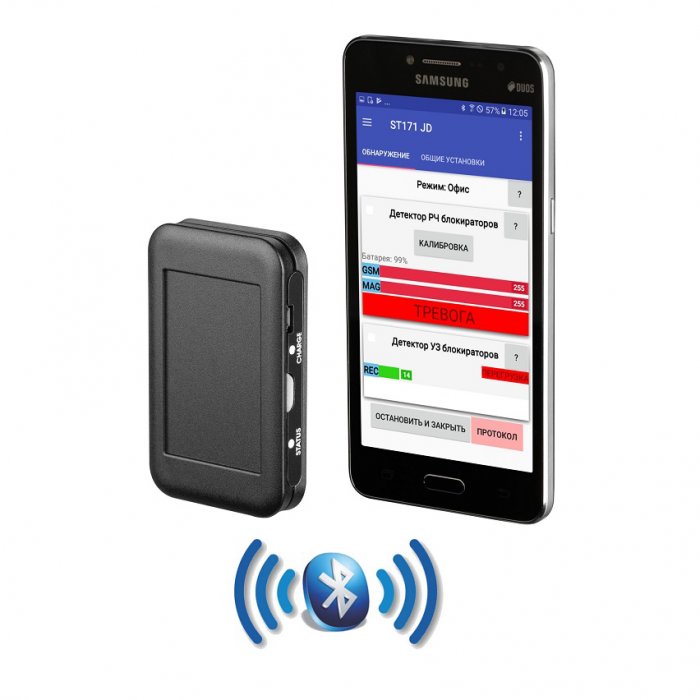

Управление и отображение результатов работы осуществляется посредством Андроид- устройства – смартфона или планшета с использованием программы «ST171JD». Передача данных между смартфоном и ПМ происходит посредством BLUETOOTH соединения. Сигнал тревоги – виброзвонок и индикация на дисплее.

Установка программы «ST171JD» на Андроид устройство осуществляется с play.google.com или из приложения «Play Маrkеt».

При работе с изделием не требуется специальных знаний. Достаточно выбрать нужный режим, и дальнейшая настройка ST171 произойдет автоматически.

Для подготовленных пользователей предусмотрены расширенные настройки

ST171 имеет три режима: «Офис» «Автомобиль» и «Ручной».

Первые два режима являются автоматически настраиваемыми и не требуют специальных знаний при работе. Режим «Ручной» предназначен для подготовленных пользователей и позволяет производить «тонкую» настройку изделия.

Варианты использования:

• «Компактный», с использованием малогабаритной ВЧ антенны Данный вариант обеспечивает возможность скрытного использования изделия, расположив, например, РПМ и смартофон, с включенным виброзвонком, в карманах пиджака.
• «Направленный», с использованием модуля направленной антенны «МНА». Данный вариант обеспечивает повышенную дальность обнаружения (до трех раз по сравнению с вариантом «Компактный») ППС в направлении продольной оси направленной антенны наряду с снижением помеховых сигналов с других направлений. Оптимально для обнаружения блокираторов находящихся в движущемся по автостраде автомобиле.

• Предусмотрено два варианта использования МНА:
  1) Переносной, с помощью рукояти
  2) Установка на треноге

Область использования:

Офис



Визит в помещение, в котором необходимо, незаметно для окружающих, проконтролировать наличие, как блокираторов сотовой связи, так и подавителей диктофонов.

Установка изделия в собственном офисе для контроля наличия у посетителей блокираторов сотовой связи и/или диктофонов.








 Автомобиль



Стационарный контроль наличия блокираторов сотовой связи и GPS приемников в автомобиле при въезде/выезде автомобиля на автостоянку. В этом случае ST171R устанавливается в будке охраны или в любом другом месте в непосредственной близости от шлагбаума.
В данном варианте предусмотрено стационарное исполнение  корпуса ST171R с степенью защиты IP55 и соответствующими органами индикации и управления.
















Контроль наличия блокираторов сотовой связи и GPS приемников в автомобиле осуществляющих движение по автотрассе, дороге и т.п.













Поиск блокираторов сотовой связи и GPS приемников, установленных в неподвижном автомобиле, например, находящийся в угоне. Автомобиль может быть расположен, как на открытом пространстве, так и гараже.
