Комплекс предназначен для оценки эффективности защиты речевой информации от утечки по акустическим и акустоэлектрическим каналам.
Подробнее
Гарантия 1 год
Описание
Описание:

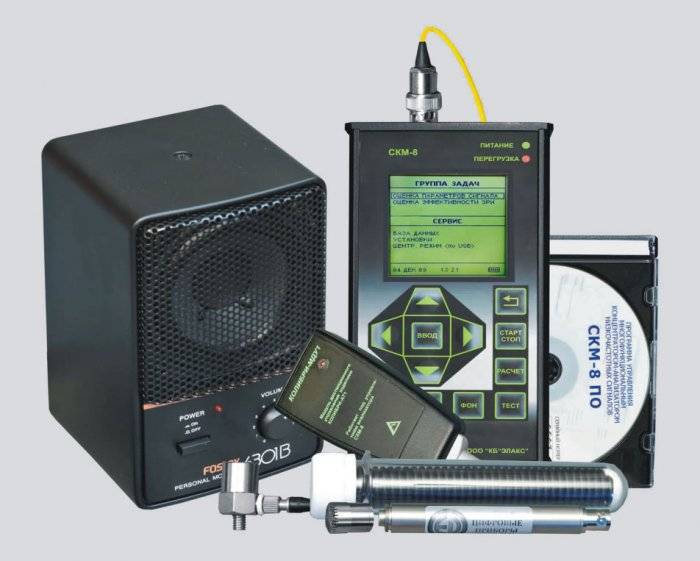

Комплекс «КОЛИБРИ» создан на базе многофункционального концентратора-анализатора низкочастотных сигналов СКМ-8.
Назначение:
Оценка показателей защищенности речевой информации, обсуждаемой в выделенных помещениях 1, 2 и 3 категорий, от утечки по акустическим и виброакустическим каналам, а также каналам акустоэлектрического преобразования.
Комплектация:
- Блок анализатора «СКМ-8» - 1 шт.;
- Измерительный микрофон «МР-201» с предусилителем «Р-410» - 1 шт.;
- Измерительный акселерометр «АР98-100А» («Р2098-100») - 1 шт.;
- Зарядное устройство - 1 шт.;
- Руководство по эксплуатации - 1 шт.;
- Кабель подключения микрофона к анализатору («BNC- BNC») - 1 шт.;
- Кабель подключения акселерометра к анализатору («10-32-BNC») - 1 шт.;
- Кабель подключения анализатора «СКМ-8» к USB порту ПЭВМ (USB 2.0 АМ/ВМ) - 1 шт.;
- Универсальный кабель - переходник «LEMO-BNC» для линейного канала анализатора «СКМ-8» - 1 шт.;
- Гальванический контакт подключения несимметричных линий к линейному каналу анализатора «СКМ-8» (переходник «BNC-гальванический контакт») - 1 шт.;
- Гальванический контакт подключения симметричных линий к линейному входу анализатора «СКМ-8» - 1 шт.;
- «Т-коннектор» для подключения к разъёму BNC - 1 шт.;
- Заглушка на разъём BNC с сопротивлением 600 Ом - 1 шт.;
- Компакт-диск с программным обеспечением «СКМ-8-ПО» (базовый комплект программного обеспечения) - 1 шт.
Свидетельство об утверждении типа средств измерений RU.C.36.001.A №53524 на анализатор СКМ-8.
Сертификат соответствия ФСТЭК России № 2167/1 на комплекс «КОЛИБРИ».
Характеристики
Атмосферное давление | от 84 до 106,7 кПа |
Время непрерывной работы прибора | не менее 4 час |
Входное сопротивление, Ом | канала 2: - 200 кОм. / канала 1 - 20 кОм. |
Габаритные размеры прибора | 215 х 105 х 35 мм |
Группы решаемых задач | оценка эффективности защиты речевой информации / оценка параметров сигналов |
Диапазон измерения уровней | звукового давления, дБ относительно 20 мкПа: от 25 до 120 / виброускорений, дБ относительно 10-6 (м/с2): от 60 до 150 (от 1*10-3 до 31,6) / напряжения переменного тока, дБ относительно 1 мкВ, (В): от -34 до 106, (от 2*10-8 до 0,2) |
Диапазон октавного анализа | с центральными частотами: от 31,5 Гц до 16000 Гц |
Емкость журнала измерений, количество записей | 450 |
Значения коэффициентов усиления каналов | канала 1: - 6 дБ; 26 дБ; 46 дБ; 66 дБ; / канала 2: - 20 дБ; 40 дБ; 60 дБ; 80 дБ. |
Интерфейс с персональным компьютером | USB 2.0 |
Класс точности 1/3 октавных фильтров | - 1 (по ГОСТ 17168-82). |
Класс точности октавных фильтров | - 1 (по ГОСТ 17168-82). |
Количество независимых каналов | 2 |
Масса, кг | 0,8 кг |
Назначение канала «МИК/АКС» | для подключения активных акселерометров и микрофонов с напряжением питания +24 В и стабилизированным током ЗмА (ЮР акселерометров и микрофонов) |
Назначение канала 2 («ЛИН») | для подключения маломощных источников электрических сигналов, не требующих электропитания или работающих от внешних источников электропитания (симметричных и несимметричных «линий», НЧ электрических и магнитных антенн, токосъемников и пр.) |
Относительная влажность воздуха | до 80% при 30° С |
Оцениваемые параметры сигналов | - октавные уровни сигналов; - 1/3-октавные уровни сигналов |
Оцениваемый показатель эффективности защиты речевой информации от утечки по | словесная разборчивость речи / коэффициент звукоизоляции / коэффициент виброизоляции |
Погрешность измерения | уровней звукового давления, ДБ на частоте 1000 Гц: ±0,7 / виброускорения в диапазоне рабочих частот ±5 / % от 20 до 5000 Гц: от 5001 до 12000 Гц: ±10 / напряжения переменного тока в диапазоне уровней, % от 6*10-8 до 2*10-7 В: от 2*10-7 до 0,2 В: ±10; ±5 |
Потребляемая мощность, кВт | не более 3 Вт |
Режим оценки словесной разборчивости речи | ручной / автоматический (с использованием модуля ДУ источника тестового акустического сигнала) |
Температура | от плюс 10 до плюс 30° С |
Электропитание | от 6 аккумуляторов типа АА (NiMH аккумуляторы без эффекта памяти, емкостью 2700 мА/ч и напряжением - 1,2 В) |
