Переносной комплекс для автоматизации измерений при проведении исследований и контроля технических средств ЭВТ с целью определения возможности съема информации со средств вычислительной и оргтехники. Диапазон частот комплекса: 100Гц – 13,2ГГц.

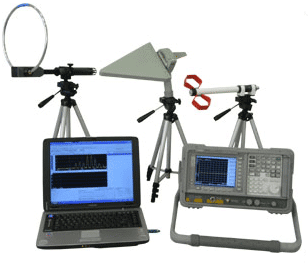

Состав:
1.Анализатор спектра E 4405В ESA-E, производства фирмы «Agilent Technologies» c доп. опциями: 1DS, 1DR, UK9, 1AX, UKB.
2.ПЭВМ типа ноутбук.
3.Специальное программное обеспечение «Навигатор» на CD-диске со встроенной тестовой программой "Навигатор ТЕСТ-1" и ключом защиты программы
4.Антенна пассивная логопериодическая ЛПА-2. Рабочий диапазон частот 1ГГц-12,5ГГц (или аналог: АИК 1-40А/14).
5.Комплект измерительных антенн АИ 5-0 и АИР 3-2 (или аналоги: Амур-М), диапазон частот 9кГц – 2ГГц.
6.Пробник напряжения «Шмель». Рабочий диапазон частот 9кГц - 300МГц.
7.Штатив диэлектрический для крепления и установки антенн.
8.Транспортные кейсы для хранения и переноски оборудования.
Специалистами Фирмы «НЕЛК» разработаны Программно-аппаратные комплексы серии «Навигатор»
для автоматизации измерений при проведении исследований и контроля технических средств ЭВТ с целью определения возможности съема информации со средств вычислительной и оргтехники.
Программно-аппаратные комплексы серии «Навигатор» обеспечивают измерение параметров побочных электромагнитных излучений (ПЭМИ), обработку результатов измерений, выполнение необходимых расчетов и подготовку отчетной документации при проведении исследований и контроля технических средств ЭВТ. Применение комплекса позволяет избавиться от рутинного ручного труда при проведении исследований ПЭМИН, повышает достоверность измерений и существенно сокращает время на оформление отчетных документов.
Программно-аппаратные комплексы позволяют:
- в автоматизированном режиме обнаруживать ПЭМИ тестируемой аппаратуры и формировать список обнаруженных ПЭМИ с регистрацией частоты, уровня ПЭМИ, полосы пропускания и антенны, при которых производилось обнаружение;
- в автоматизированном режиме верифицировать список обнаруженных ПЭМИ при включенном и выключенном тесте на исследуемой аппаратуре;
- отображать на мониторе компьютера спектры обнаруженных сигналов;
- проводить ручную верификацию списка обнаруженных ПЭМИ, используя осциллографический режим работы анализатора для наблюдения демодулиро-ванного тестового сигнала с одновременным прослушивания теста в звуковом диапазоне частот на встроенных динамиках;
- проводить обработку полученных результатов и расчет зон разведдоступности ПЭМИ и коэффициента защищенности объекта в соответствии с утвержденными методиками Гостехкомиссии России;
- проводить инженерные исследования специальных технических средств (радиостанций, радиомикрофонов, систем съема информации и т.д.);
Действующие методики контроля защищенности по каналу ПЭМИН требуют обязательного наличия среднеквадратичного детектора в анализаторах спектра (требование для измерения шума САЗ). Если в анализаторе спектра конструктивно не предусмотрен среднеквадратичный детектор, то без специальных алгоритмов обработки сигналов выполнить требования действующих НМД с его помощью нельзя. Впервые, в специальном программном обеспечении «Навигатор» реализован математический аппарат, позволяющий корректно измерять шум, генерируемый САЗ, с использованием детекторов, отличных от среднеквадратичного. Работа данных алгоритмов основывается на аналитических зависимостях между разными типами детекторов, приведенных в международных нормативных документах в области метрологии. Таким образом, Заказчик может сэкономить денежные средства при выборе недорогого анализатора спектра, не имеющего в своем составе среднеквадратичного детектора, либо не покупать этот детектор если он поставляется опционально.
С каждым комплексом поставляется комплект документации:
- Описание применения комплекса "Навигатор";
- Формуляр на комплекс «Навигатор»;
- Руководство оператора программы «Навигатор-С» версии 7.0;
- Копия Методики поверки комплекса;
- Cвидетельство о первичной поверке;
- Копия Сертификата соответствия №1571 на расчетную часть специального программного обеспечения «Навигатор-С», версии 7.0;
- Копия Сертификата №26497 об утверждении типа средств измерений военного назначения ПАК «Навигатор-ПхГ»;
- Копия Свидетельства №011 о метрологической аттестации программного обеспечения средств измерения параметров физических объектов и полей;
- Копия Свидетельства №009 о метрологической аттестации компьютерной программы генерации цифровых тестовых сигналов.
По правилам работы с комплексом проводится инструктаж специалистов Заказчика – 8 часов.
| Диапазон частот по магнитной составляющей электромагнитного поля | от 0.03 до 30 000 кГц |
| Диапазон частот по электрической составляющей электромагнитного поля | от 0.1 до 13 200 000 кГц |
| Диапазон частот при измерении наводок | от 0.03 до 100 000 |
| Динамический диапазон измерения уровней ПЭМИН | не менее 82 дБ |
| Потребляемая мощность, кВт | от 110 до 350 Вт |
| Предел основной абсолютной погрешности измерения частоты ПЭМИН (кГц) | Не хуже +/- одна установленная полоса пропускания. |
| Предел основной относительной погрешности измерения уровня ПЭМИН | в диапазоне частот 0.1 кГц и выше +/- 2 / в диапазоне частот 0.03…0.1кГц +/- 3 |
| Тип исследуемых излучений | Электрические и магнитные (определяются типом используемых антенн) |
| Типы детекторов | пиковый, среднеквадратичный |
| Уровень собственных шумов встроенного микрофона, дБ, не более | 0, при полосе пропускания 1кГц на частоте 100мГц |
| Устанавливаемые полосы пропускания | 0.01; 0.03; 0.1; 0.3; 1; 3; 10; 30; 100; 300 кГц |
| Электропитание | 220 В, 50 Гц |
