Описание
Основные преимущества анализатора СКМ-23 над СКМ21.
При оценке параметров сигналов.
Изменение технических параметров | Преимущество |
Реализована полная гальваническая развязка с объектом измерений | Позволяет избежать наводок по цепям заземления и электропитания, бросков напряжения во входных цепях |
Уменьшена погрешность измерения напряжений сверхмалых уровней (от 20 нВ до 100нВ) с 10% до 7% | Повышена точность измерения сигналов малых уровней |
Реализован спектральный анализ с разрешением как 1,5 Гц, так и 12,2 Гц | Позволяет реализовать режим отображения спектра в реальном масштабе времени, или ускорить «накопление» сигнала в 8 раз |
Генерация метрологически представительной выборки анализируемого сигнала в форматах TXT и WAV | Позволяет формировать метрологически состоятельный файл данных для дальнейшей обработки оцифрованного сигнала стандартными математическими программными средствами типа MathCAD или собственными программными разработками |
Реализован полноценный режим «осциллограф» с фазовой коррекцией | Позволяет оценивать временные параметры сигналов, в том числе и сверхнизких уровней |
Реализовано встроенное переключаемое входное сопротивление анализатора 600 Ом / 500 кОм | Позволяет уменьшить число кабелей и аксессуаров, подключаемых ко входу анализатора при анализе сигналов НЧ наводок, и соответственно снизить уровень паразитных наводок |
Реализована традиционная навигация по экрану спектрограмм (перетягивание мышью, масштабирование) | Повышает оперативность и удобство работы со спектрограммами |
При оценке эффективности защиты речевой информации в комплексе «СМАРТ»
Изменение технических параметров | Преимущество |
Реализовано дистанционное управление с анализатора удаленным генератором тестовых акустических сигналов | Позволяет реализовать режим автоматической оценки словесной разборчивости речи (одним нажатием кнопки «СТАРТ»), за счет чего повысить оперативность работы в 2-3 раза |
Описание:
Оценка параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.

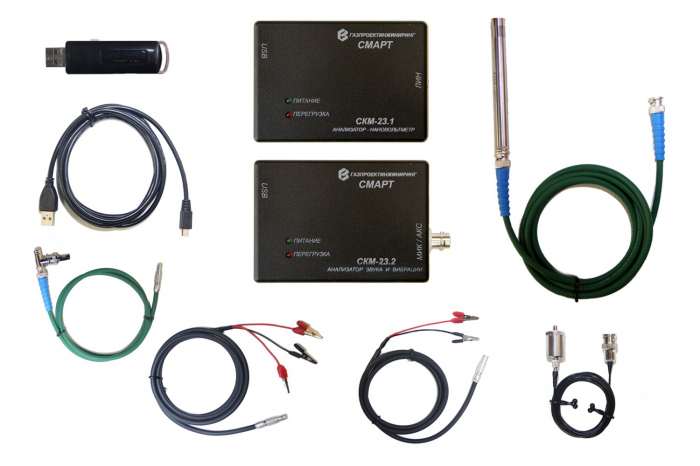

Комплектация:
- Измерительный блок маломощных электрических сигналов СКМ-23.1 - 1 шт.
- Измерительный блок акустических и вибрационных сигналов СКМ-23.2 - 1 шт.
- USB-флеш-накопитель со специальным программным обеспечением «СКМ-23ПО» (базовый комплект программного обеспечения) - 1 шт.
- Кабель подключения блока СКМ-23.1 (СКМ23.2) к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Комплект аксессуаров блока СКМ-23.1, включающий:
- - гальванический контакт подключения несимметричных линий - 1 шт.
- - гальванический контакт подключения симметричных линий - 1 шт.
- - кабель – переходник LEMO-BNC - 1 шт.
- - Т - коннектор для подключения к разъему BNC - 1 шт.
- - заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
- Комплект аксессуаров блока СКМ-23.2, включающий:
- - измерительный микрофон МР 201 с предусилитетем Р410 - 1 шт.
- - измерительный акселерометр AP98-100 (AP2098-100) - 1 шт.
- - кабель подключения микрофона к блоку СКМ-23.2 (BNC-BNC) - 1 шт.
- - кабель подключения акселерометра к блоку СКМ-23.2 (10-32 - BNC) - 1 шт.
Характеристики
Атмосферное давление | от 84 до 106,7 кПа |
Виды анализа (в режиме оценки параметров сигнала) | - спектральный анализ; - октавный анализ; - 1/3-октавный анализ |
Входное сопротивление, Ом | - канала «МИК»; - 100 кОм; / - канала «АКС»; - 100 кОм; / - канала «ЛИН» - переключаемое 500 кОм/600 Ом |
Габаритные размеры прибора | 100х70х20 мм |
Диапазон рабочих частот | - канала «ЛИН», Гц; от 10 до 20 000; / - канала «МИК», Гц; от 20 до 12 500; / - канала «АКС», Гц от 20 до 11 200 |
Значения коэффициентов усиления каналов | - канала «МИК»; - 6 дБ; 26 дБ; 46 дБ; 66 дБ; / - канала «АКС»; - 6 дБ; 26 дБ; 46 дБ; 66 дБ; / - канала «ЛИН» - 20 дБ; 40 дБ; 60 дБ; 80 дБ |
Интерфейс с персональным компьютером | USB 2.0 |
Класс точности 1/3 октавных фильтров | 1 (по ГОСТ 8.714-2010) |
Класс точности октавных фильтров | 1 (по ГОСТ 8.714-2010) |
Назначение канала «АКС» блока СКМ 21.2 | -измерение уровня виброускорения [м/с2]; - измерение динамических усилий (переменой силы) [Н] с использование датчиков силы |
Назначение канала «ЛИН» блока СКМ 21.1 | - измерение уровня напряжения переменного тока [В]; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн; - измерение силы тока [А] с использованием НЧ токосъемников |
Назначение канала «МИК» блока СКМ 21.2 | измерение уровня звукового давления [Па] |
Нелинейность амплитудной характеристики при измерений звукового давления, дБ | ±1.1 |
Относительная влажность воздуха | до 80% при 250 С |
Пределы допускаемой относительной погрешности измерений уровней виброускорения | - в диапазоне измерений от 10-7 до 0,2 В, % ±5; / - в поддиапазоне частот от 1001 до 2000 Гц, % ±3; / - в поддиапазоне частот от 2001 до 11200 Гц, % ±5; |
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, % | - в диапазоне измерений от 2*10-8 до 1*10-7 В, % ±7; / - в диапазоне измерений от 10-7 до 0,2 В, % ±5; |
Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа | ±0.7 |
Размерность шкал измерения уровней | - звукового давления, дБ относительно 20 мкПа; -от 25 до 120; / - виброускорений, дБ относительно 10-6м/с2, (м/с2); -от 55 до 150 (от 5,6*10-4 до 31,6); / - напряжения переменного тока, дБ относительно 1мкВ, (В) -от -34 до 106, (от 2*10-8 до 0,2) |
Разрешение в режиме спектрального анализа, кГц | 1,526 или 12,201 Гц |
Режимы работы | централизованный (по шине USB ПЭВМ) |
Температура | от плюс 5 до плюс 40O С; |
Типы датчиков канала «АКС» | активные акселерометры и датчики силы с напряжением питания +24 В и стабилизированным током 3мА (с ICP питанием) |
Типы датчиков канала «ЛИН» | НЧ электрические и магнитные антенны, токосъемники |
Типы датчиков канала «МИК» | микрофоны с напряжением питания +24 В и стабилизированным током 3мА (с ICP питанием) |
Ток потребления | не более 320 мА |
Частотная характеристика каналов | ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008) |
Эффективное значение собственных шумов канала «ЛИН» | не более 6 нВ/Гц1/2 |
