Новинка

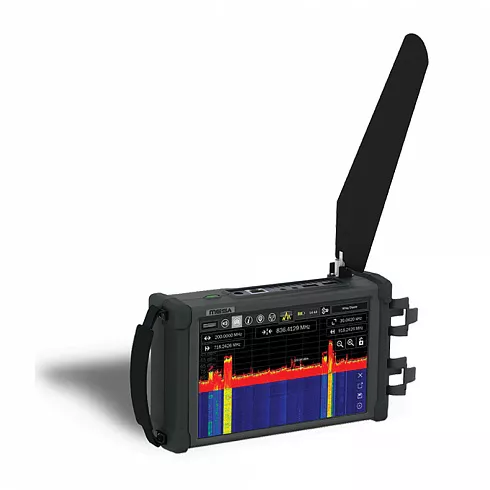

Многофункциональный поисковый прибор, для проведения радиомониторинга по выявлению источников неизвестных радиосигналов, а так же проведения исследований и разработки в области радиотехники, обслуживания телекоммуникационных площадок, разработки беспроводных технологий, поиска источников помех, ремонта теле и радио аппаратуры, образовательных целей, расследования случаев неправомерного использования радиочастотного спектра.
Диапазон частот: 10 кГц - 6 ГГц.
Подробнее
Задать вопрос
Гарантия 1 год
Описание

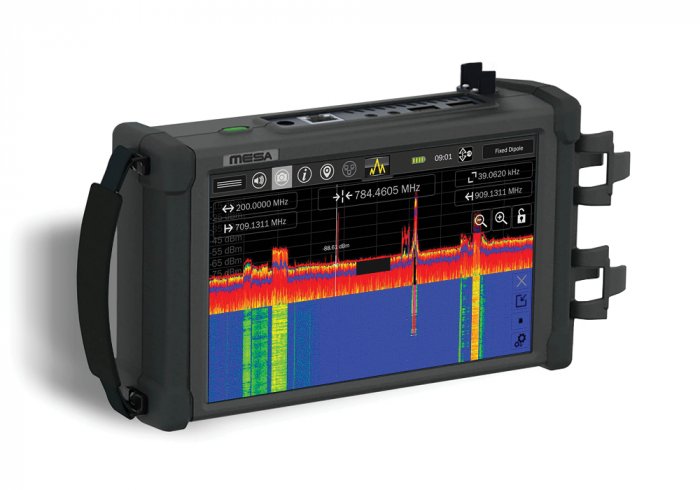

MESA™ имеет компактные размеры и лучшие тактико-технические характеристики в отрасли, что делает его недосягаемым для других анализаторов спектра. Прибор снабжен специализированными запатентованными режимами поиска SmartBars™ и Cached Peak™, скоростью сканирования более 200 ГГц в секунду для локализации неизвестных сигналов в широком диапазоне частот с верхней границей до 6 ГГц (или до 12ГГц, в зависимости от комплектации антенн), чего нет ни у одного из конкурентов.
Удобство использования: Емкостной сенсорный дисплей 7” позволяет легко масштабировать изображение спектра и управлять прибором, как обычным планшетным ПК. Быстрый доступ в меню к режимам Spectrum Analyzer, WiFi & Bluetooth®, Mobile Bands и SmartBars™ ускоряет работу.
Портативность: Компактный размер MESA™ позволяет пользователю легко удерживать прибор в одной руке при проведении поиска. У MESA™ обширный набор необходимых антенн и зондов для поиска.

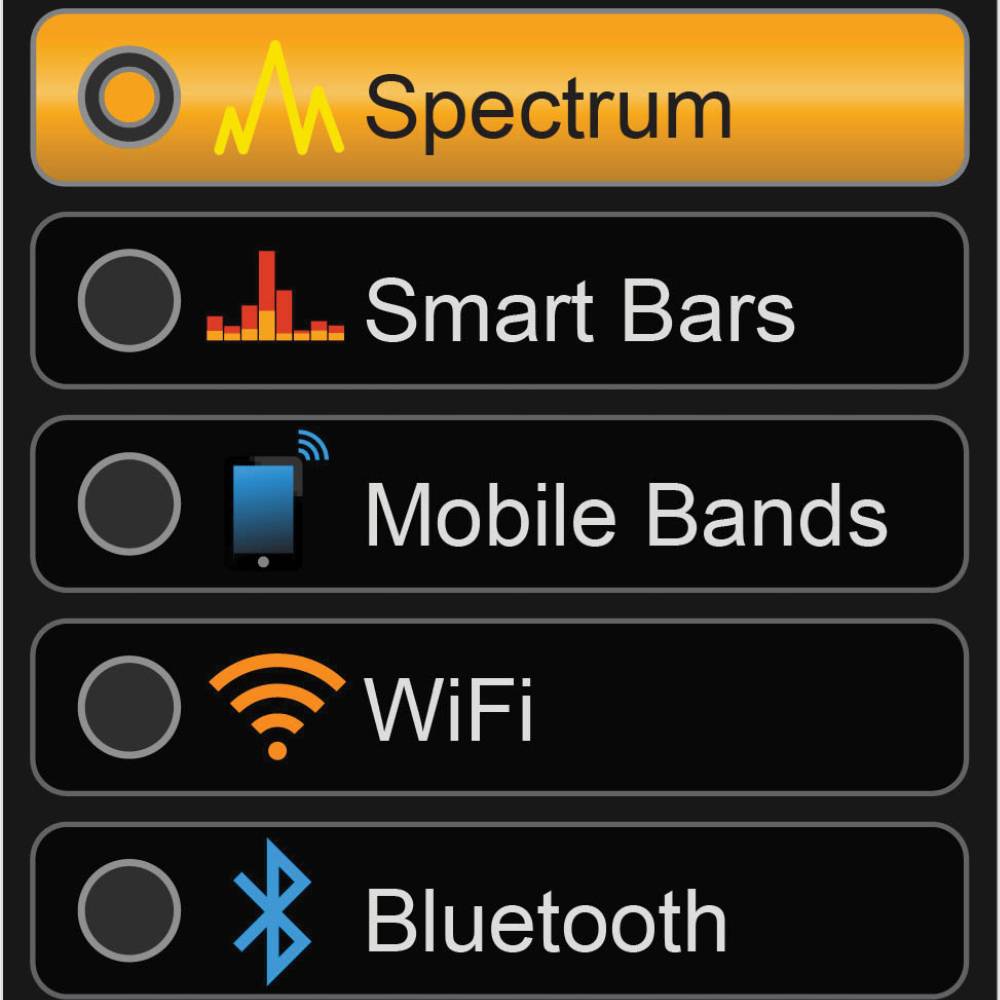

Режимы поиска
Spectrum Analyzer
Smart Bars
Mobile Bands
WiFi
Bluetooth
Режимы поиска при проведении радиомониторинга
Spectrum Analyzer - спектральный анализ отображает на экране весь частотный диапазон, начальную и конечную частоту, уровень сигнала в дБ, разрешение полосы приема, центральную частоту. Доступны к работе: пороговый уровень, осциллограмма, масштабирование и многое другое.

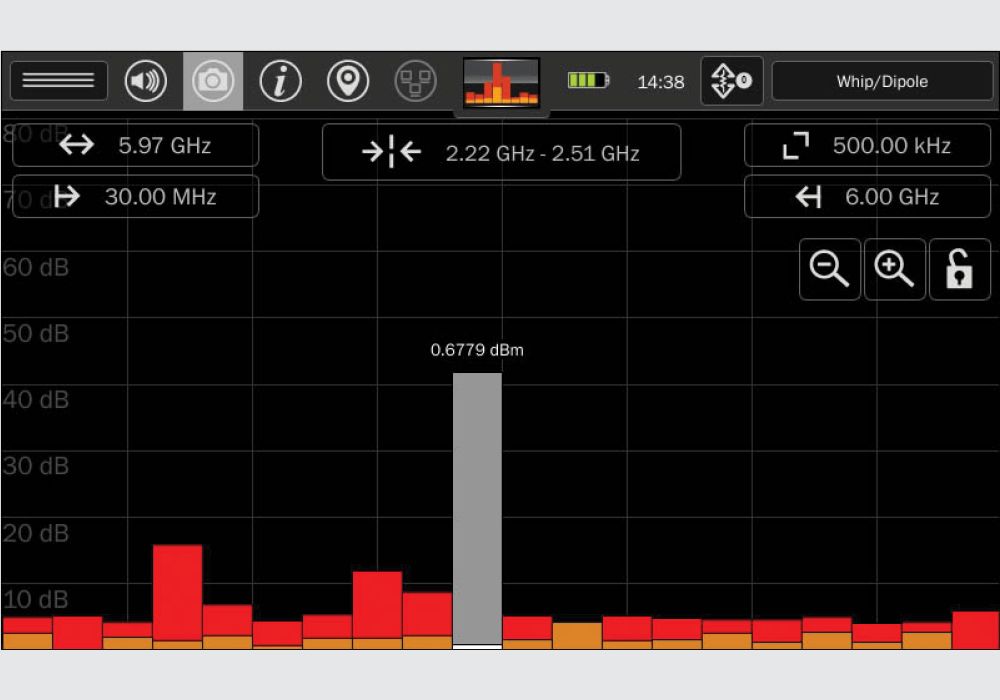

SmartBars™ - эффективный способ в удобном графическом формате быстро и легко обнаружить и локализовать радиочастотные сигналы путем сравнения изменения их мощности относительно опорной спектрограммы, созданной вне проведения места поиска. Новые сигналы с более мощной энергетикой отображаются увеличенными шкалами.
Mobile Bands - анализ диапазонов мобильной связи позволяет быстро и легко контролировать уровни изменения мощности радиочастотных сигналов в стандартных диапазонах связи на одном экране (например, Wi-Fi, GSM и т.п.).
Wi-Fi & Bluetooth - режимы обнаружения и идентификации Wi-Fi и Bluetooth устройств, позволяют получать подробную информацию о Wi-Fi точках доступа и о Bluetooth спаренных устройствах, их идентификаторы, частотный канал, уровень мощности, что позволяет отслеживать их активность и при необходимости перейти в режим анализа спектра для отслеживания источника передачи.
ОСОБЕННОСТИ
Эффективность: Подготовка к работе занимает считанные секунды, и вы сразу видите радиочастотный спектр с удобной навигацией по меню и управлением вашими пальцами. MESA™ автоматически определяет подключенные антенны и зонды производства REI и настраивается под их диапазон.Удобство использования: Емкостной сенсорный дисплей 7” позволяет легко масштабировать изображение спектра и управлять прибором, как обычным планшетным ПК. Быстрый доступ в меню к режимам Spectrum Analyzer, WiFi & Bluetooth®, Mobile Bands и SmartBars™ ускоряет работу.
Портативность: Компактный размер MESA™ позволяет пользователю легко удерживать прибор в одной руке при проведении поиска. У MESA™ обширный набор необходимых антенн и зондов для поиска.
ВОЗМОЖНОСТИ
MESA™ сканирует частотный диапазон с верхней границей 6 ГГц (или 12ГГц, в комплектации Deluxe с Антенной Down Converter)Режимы поиска
Spectrum Analyzer
Smart Bars
Mobile Bands
WiFi
Bluetooth
Режимы поиска при проведении радиомониторинга
Spectrum Analyzer - спектральный анализ отображает на экране весь частотный диапазон, начальную и конечную частоту, уровень сигнала в дБ, разрешение полосы приема, центральную частоту. Доступны к работе: пороговый уровень, осциллограмма, масштабирование и многое другое.
SmartBars™ - эффективный способ в удобном графическом формате быстро и легко обнаружить и локализовать радиочастотные сигналы путем сравнения изменения их мощности относительно опорной спектрограммы, созданной вне проведения места поиска. Новые сигналы с более мощной энергетикой отображаются увеличенными шкалами.
Mobile Bands - анализ диапазонов мобильной связи позволяет быстро и легко контролировать уровни изменения мощности радиочастотных сигналов в стандартных диапазонах связи на одном экране (например, Wi-Fi, GSM и т.п.).
Wi-Fi & Bluetooth - режимы обнаружения и идентификации Wi-Fi и Bluetooth устройств, позволяют получать подробную информацию о Wi-Fi точках доступа и о Bluetooth спаренных устройствах, их идентификаторы, частотный канал, уровень мощности, что позволяет отслеживать их активность и при необходимости перейти в режим анализа спектра для отслеживания источника передачи.
- Режимы отображения: «Послесвечение», «Водопад», RSSI или относительный уровень сигнала, спектрограмма реального времени, пиковых, кэшированных (Cached Peak™) и усредненных значений сигналов.
- Емкостной сенсорный дисплей 7” с регулировкой яркости и масштабирования
- Доступны зонды и антенны для поиска по таким каналам как: силовые линии, инфракрасный и видимый спектр, ультразвук, акустический и виброакустический канал.
- Автоматическое распознавание подключенной антенны/зонда, отображение их на экране и настройка на соответствующий частотный диапазон.
- Демодуляция: АМ/ЧМ
- Оповещение: визуальное, звуковое, тактильное
- Удаленный доступ: Ethernet-порт для удаленного доступа через VNC
- Генерация списка сигналов: автоматически либо вручную, в зависимости от режима поиска
- Местоположение: съемный USB зонд, получает данные о местоположении устройства в реальном времени по GPS, для документирования процесса поиска.
- Звук: встроенный стереофонический динамик и внешние наушники с регулировкой громкости.
- Микрофонный вход - для зондов Аудиоконвертор и ALD
- Порты передачи данных: 2 порта USB 2.0 Тип А, служат для: обновления ПО, сохранения и передачи файлов.
-
СФЕРЫ ПРИМЕНЕНИЯ
- Обнаружение радиочастотных сигналов, WiFi, Bluetooth®, мобильных телефонов, и т.п.
- Обнаружение и устранение радиочастотных помех
- Исследования и разработка в области радиотехники
- Разработка беспроводных технологий
- Хобби и радиолюбительство
- Образовательные цели
- Обслуживание телекоммуникационных площадок
- Расследование случаев неправомерного использования радиочастотного спектра.
Характеристики
Аккумуляторная батарея | питание от литий-ионной, перезаряжаемой батареи (+ 1 шт. резервная) |
Аттенюатор | 0дБ, 10дБ, 20 дБ, Авто |
Аудио выход | Встроенный динамик и внешние наушники с регулировкой громкости. Микрофонный вход для зондов Аудиоконвертор и ALD |
Время полного заряда аккумулятора | ~ 2,5 часа (типовое), внешнее ЗУ включено в комплект Deluxe |
Габаритные размеры прибора | 13 x 20 x 5 см (прибор) / 16 x 38 x 47 см (кейс) |
Генерация списка сигналов | Автоматически либо вручную, в зависимости от режима |
Диапазон рабочих температур | от -10° до 53° C |
Диапазон рабочих частот | от 10кГц до 6ГГц (12ГГц*) |
Динамический диапазон | 81,6дБ |
Комплектация | Антенна Whip, антенна Fixed Dipole, антенна VLF Loop, зонд MCP (Multi-Carrier Probe), Li-ion батареи 2 шт. |
Максимальная скорость сканирования | > 200 ГГц/с |
Масса, кг | 1,1 кг (прибор с батареей) / 6,8 кг (кейс с прибором и аксессуарами) |
Мгновенная полоса пропускания | 25 МГц |
Местоположение | Съемный USB зонд, принимает и сохраняет GPS данные |
Порты передачи данных | 2 порта USB 2.0 Тип А, служат для: обновления ПО, сохранения и передачи файлов, зонда GPS. Гигабитный Ethernet-порт |
Предусилитель | +15дБ |
Разрешение полосы приема | от 0,038 кГц до 312,5 кГц в зависимости от выбранной полосы |
Разъемы | QMA (ВЧ-вход) |
Режимы работы | Спектральный анализ РЧ / Режим “SmartBars™” / Обнаружение в диапазонах мобильной связи / Режим Wi-Fi & Bluetooth |
Средний уровень собственных шумов (DANL) | Полоса разрешения (RBW) 500 кГц с предусилителем: -102 дБм |
Тип демодуляторов | АМ/ЧМ с полосой: Авто, 200кГц, 20кГц, 5кГц |
Тип оповещения | Визуальный, Звуковой, Тактильный |
Тип приемника излучения | Перестраиваемый супергетеродин (Swept-tuned Superheterodyne) |
Типы обнаруживаемых сигналов | РЧ, Сигналы силовых линий, Акустические утечки, Сигналы в ИК и видимом диапазоне, Ультразвук |
Удаленный доступ | Ethernet-порт для удаленного доступа через VNC |
Управление | Экран 7 дюймов (18 см), емкостной, сенсорный, с регулируемой яркостью |
Хит продаж | Новинка |
Электропитание | 100-240В, 50-60Гц |
Документы
MESA_User_Manual_RU_1.0
4.5 Мб
