ST 301 "SPIDER", анализатор проводных линий

Описание
Характеристики

Описание

Функционально прибор состоит из четырех каналов обнаружения

Пассивные каналы:

Усилитель низкой частоты
Проводной приемник

Активные каналы:

Нелинейный локатор
Рефлектометр

Одновременно может работать только один канал.

Каждый канал работает в определенных режимах. Каждому режиму соответствует набор поисковых функций.

Функциональные возможности

обнаружение и анализ сигналов кабельных (динамических и электретных) микрофонов в слаботочных проводных линиях;
активация электретных кабельных микрофонов путем подачи в линию напряжения смещения с целью их обнаружения;
обнаружение сигналов подслушивающих устройств, передающих информацию по силовым и слаботочным линиям в частотном диапазоне 100 кГц - 180 МГц;
обнаружение несанкционированных гальванических подключений к проводным линиям с помощью каналов «НЕЛИНЕЙНЫЙ ЛОКАТОР» и «РЕФЛЕКТОМЕТР»;
измерение постоянного и переменного напряжения в проверяемой слаботочной линии.

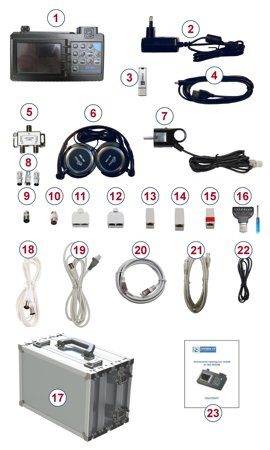

Комплектация

1. Основной блок - 1 шт.

2. Зарядное устройство основного блока - 1 шт.

3. Флэш-карта - 1 шт.

4. USB-кабель - 1 шт.

5. Телевизионный разветвитель (1/2) - 1 шт.

6. Наушники - 1 шт.

7. Адаптер для проверки силовых линий - 1 шт.

8. Переходник TVm/Fm - 1 шт.

9. Переходник TVf/Fm - 1 шт.

10. Соединитель TVf/TVf - 1 шт.

11. Разветвитель RJ12 (1/2) - 1 шт.

12. Разветвитель RJ45 (1/2) - 1 шт.

13. Проходная розетка RJ12) - 1 шт.

14. Проходная розетка RJ45) - 1 шт.

15. Заглушка кабеля (RJ45) - 1 шт.

16. Адаптер для подключения многопроводного кабеля (с отверткой) - 1 шт.

17. Кейс - 1 шт.

18. Телевизионный кабель (TVf/TVm - 1 шт.

19. Кабель для подключения к телевизионным розеткам (TVf) - 1 шт.

20. Кабель для подключения к компьютерным розеткам (RJ45) - 1 шт.

21. Кабель для подключения к телефонным розеткам (RJ12) - 1 шт.

22. Провод для подключения к экрану кабеля (игла) - 1 шт.

23. Паспорт - 1 шт.

Характеристики

Время непрерывной работы прибора	>3
Входное сопротивление, Ом	200 КОм Низкочастотный усилитель / 50 Ом Проводной приемник
Габаритные размеры прибора	165 х 98 х 40
Диапазон рабочих частот	20-25 000 (Низкочастотный усилитель) / 0,1-180 (Проводной приемник)
Диапазон регулировки — межзрачкового расстояния	3-150 м
Диапазон регулировки усиления, раз	0-60
Диапазон установки напряжения смещения, В	+/-26
Динамический диапазон	50 дБ
Длительность заряда аккумулятора	5
Допустимое напряжение в сети, В	250(AC), 80(DC)
Коэффициент нелинейных искажений	0,1 %
Максимальная амплитуда выходного сигнала, В	10
Масса, кг	0,47
Основная относительная погрешность во всех режимах измерения, %	±3
Питание прибора	Встроенный Li Po аккумулятор с напряжением 3,7 В
Полоса пропускания, кГц	180
Потребляемая мощность, кВт	<1 Вт
Спектральная плотность напряженности электрического поля шума	6
Цифровые демодуляторы	AM,FM
Частота, Гц	60
