Высокоскоростной анализ радиочастотного спектра, обнаружения и идентификация радиоизлучений в диапазоне от 9 кГц до 18 ГГц, обнаружение и фиксация фактов радиообмена между базовой станцией и мобильным устройством сотовой связи, а также выявление и идентификация беспроводных средств доступа.
Подробнее
3600000
Задать вопрос
Гарантия 1 год
Описание

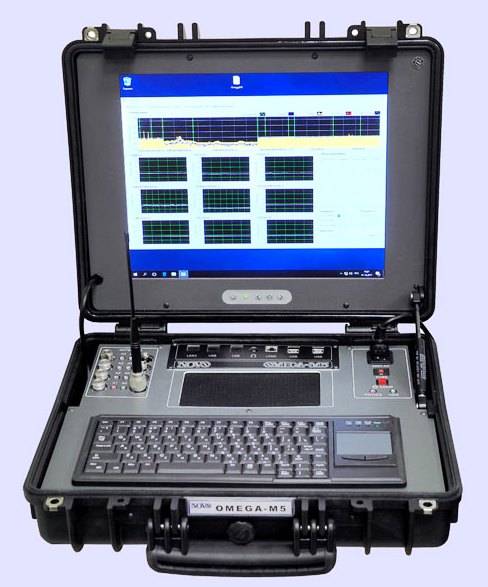

Комплекс радиомониторинга "ОМЕГА-М5", предназначен для высокоскоростного анализа радиочастотного спектра, обнаружения и идентификации радиоизлучений в диапазоне от 9 кГц до 18 ГГц, обнаружения и фиксации фактов радиообмена между базовой станцией и мобильным устройством сотовой связи, а также для выявления и идентификации беспроводных средств доступа.
Комплекс работает в следующих режимах:
- Высокоскоростной анализ радиочастотного спектра. При этом в диапазоне от 9 кГц до 6 ГГц можно использовать до четырех программно подключаемых антенн.
В диапазоне частот от 6 ГГц до 18 ГГц используется преобразователь частот, обеспечивающий перенос участков диапазона 6 - 10 ГГц, 10 - 14 ГГц, 14 - 18 ГГц в диапазон 2 - 6 ГГц. - Обнаружение и фиксация фактов радиообмена между базовой станцией и мобильными устройствами сотовой связи в стандартах CDMA, GSM, UMTS, LTE в диапазонах:
| Стандарт связи | Диапазоны частот (МГц) |
| CDMA | 453-457,5 |
| GSM (включая R-GSM и E-GSM) | 876-915; 1710-1785 |
| UMTS | 880-915; 1920-1980; 2010-2025 |
| LTE | 453-457,4; 720-750; 761-791; 832-862; 890-915; 1710-1785; 1900-1920; 2300-2400; 2500-2620 |
В данном режиме реализуется работа с имитатором базовой станции "МИРАЖ" и управляемым генератором "МОЗАИКА-НВ", обеспечивающим постановку помех в диапазонах частот 880 -960 МГц; 1710 - 1880 МГц; 1900 - 1980 МГц; 2010 - 2025 МГц; 2110 - 2175 МГц с мощностью не менее 0,5 Вт в каждом диапазоне.
- Обнаружение и фиксация фактов радиообмена между базовой станцией и мобильным устройством сотовой связи в стандарте DECT в диапазонах частот: 1880-1900 МГц, 1900-1930 МГц, 2400-2497 МГц, 5725-5850 МГц.
При этом отображается спектрограмма сигналов и определяется факт радиообмена по превышению порога, а также по анализу сигнала выявляем идентификатор устройства. - Выявление идентификация беспроводных средств доступа стандартов Wi-Fi, Bluetooth, ZigBee, nanoNet, WiMax в диапазонах:
| Стандарт связи | Диапазоны частот (МГц) |
| ZigBee800 | 868-868,6 |
| ZigBee 900 | 902-928 |
| Wifi(b/g/n)/ZigBee/BlueTooth/nanoNet | 2400-2483,5 |
| WiMax | 2300-2700 |
| WiFi(y) | 3400-3700 |
| WiFi (j) | 4900-5000 |
| WiFi (a/h/n/ac) | 5150-5850 |
Параметры и функции комплекса определяются программным обеспечением.
Таким образом, расширение функций комплекса или его модернизация может выполняться за счет замены или разработки дополнительных модулей программного обеспечения без изменения его аппаратной части.
Cостав комплекса радиоконтроля "ОМЕГА-М5":
- Основной блок
- Имитатор базовой станции "Мираж"*
- Управляемый генератор "Мозаика-НВ"*
- Широкополосные антенны "АШП", "АШУ"**
- Широкополосные направленные антенны "АШН-1", "АШН-2", "АШН-3"**
- Штыревые антенны**
- Головные телефоны
- Комплект соединительных кабелей
**Количество и наименование антенн оговаривается при заказе.
Характеристики
| Примечание-подсказка | |
| Габаритные размеры прибора | 470 х 410 х 140 |
| Диапазон рабочих частот | 0,009 - 18000 |
| Динамический диапазон | 75 дБ |
| Масса, кг | 13 |
| Разрешение в режиме обнаружения и панорамного анализа, кГц | 10 |
| Разрешение в режиме спектрального анализа, кГц | 0,01 - 10000 |
| Скорость панорамного анализа и автоматического обнаружения сигналов, ГГц/с | до 24 |
| Температура | +10 - +45 |
