Кассандра-С30

Комплекс представляет собой компактное портативное устройство и состоит из следующих основных составных частей:

Основной блок функционально состоит из радиоприемного устройства, блока цифровой обработки сигналов, системы питания (блока питания и аккумулятора). В корпус основного блока встроены антенный СВЧ вход 6 - 30 ГГц , USB порты подключения к компьютеру, электронному компасу и GPS приемнику, разъем питания и органы включения/выключения питания.

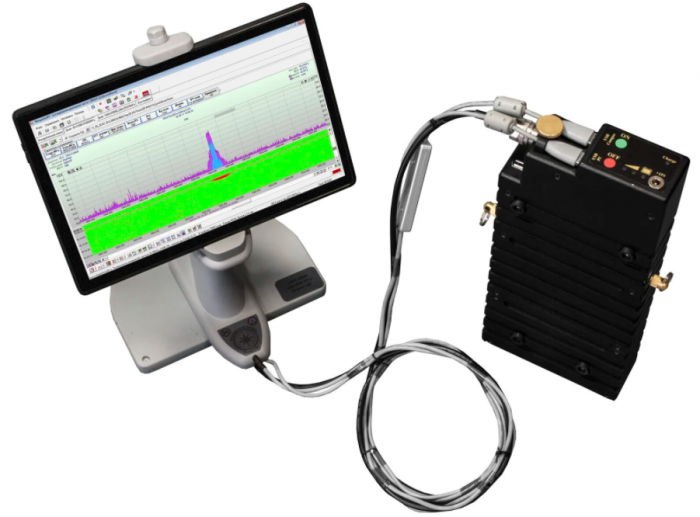

Управление комплексом и визуализация результатов его работы осуществляется планшетный компьютером, подключенным по кабелю к основному блоку через USB порт. Вся информация о работе комплекса и принятых сигналах представляется оператору в виде графиков, диаграмм, панорам, спектрограмм, пеленгов.

Все основные составные части комплекса для переноски размещены в ударопрочном влагозащитном кейсе.

С комплексом поставляется комплект антенн на диапазон от 6 до 30 ГГц и комплект соединительных кабелей.

В расширенную комплектацию дополнительно поставляется компьютер типа ноутбук для ведения стационарной работы по радиоконтролю и для обработки полученных данных.

Питание основного блока осуществляется от сети переменного тока одновременно с работой аппаратуры. Во избежании утраты данных при аварийном завершении работы (в случае пропадания какого-либо внешнего напряжения) в изделии предусмотрено автоматическое переключение на питание от аккумуляторной батареи.

В режиме пеленгования обнаруженного сигнала амплитудным методом оператор настраивает комплекс на сигнал в окне высокочастотного анализа и осуществляет поиск источника по уровню сигнала. Настройка осуществляется выбором сигнала на полученной в результате мониторинга панораме спектра или вводом частоты сигнала вручную. При работе с антенной широкополосной направленной АШН-630 направление на сигнал определяется максимумом уровня.

При использовании с направленными антеннами электронного компаса и GPS/Glonass приемника оператор получает графическое отображение диаграммы направленности на источник излучения после однократного или многократного вращения направленной антенны с интегрированным электронным компасом на 360 градусов вокруг своей оси.

Назначение:

Постоянный, периодический или оперативный мониторинг радиообстановки для выявления несанкционированных радиоизлучений со сложными алгоритмами скрытия информации, анализ цифровых стандартов связи.

Особенности:
Существующие аналоги портативных амплитудных пеленгаторов не могут распознать и разделить цифровые устройства работающие в одном стандарте. Например, они не смогут помочь оператору в обнаружении закладного устройства, работающего в стандарте DECT, если в это же время на объекте будут работать десятки устройств в этом же стандарте.
Кассандра-С6 - портативный поисковый комплекс для амплитудной пеленгации как аналоговых, так и цифровых устройств с возможностью выделения уникальных цифровых идентификаторов (MAC, LAP, RFPI адресов и т.п.)

Кассандра-С6 (расширенный комплект) - портативный комплекс амплитудной пеленгации с возможностью загрузки электронных карт местности в реальном времени.

Комплекс решает следующие задачи:

1. Расширенная версия с электронным компасом, GPS/ГЛОНАС приемником и программной опцией GEO для отображения пеленгов на электронной карте. Необходимые карты заканчиваются автоматически при наличии подключения к сети Интернет.
2. Панорамный спектральный анализ
3. Оценка параметров радиосигналов
4. Цифровой анализ и автоматическую идентификацию сигналов DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM (2G), UMTS (3G), ZigBee
5. Векторный анализ сигналов
6. Демодуляция аналоговых видеопередатчиков в полосе частот 6-30 ГГц
7. Локализация источников радиоизлучений в помещении и на местности
8. Документирование результата мониторинга

Комплекс поставляется с программным обеспечением RadioInspector.

Программное обеспечение выполняет следующие функции:

• выполняет круглосуточный радиомониторинг с сохранением всех результатов измерений панорам и спектров сигналов в базе данных панорам без ограничения по времени
• формирует задания на сканирование в пределах рабочего диапазона частот с любым количеством поддиапазонов со своими параметрами сканирования в каждом, при этом комплекс работает как в синхронном, так и в асинхронном режимах. Сохраняет и загружает задания. Продолжает запись результатов измерений в существующую базу данных панорам
• представляет результаты измерений для анализа в виде панорам, спектров сигналов, спектрограммы в 2D и 3D режимах с привязкой каждого измерения к частоте, амплитуде и времени
• производит статическую обработку полученных данных - отображает графики максимальных, минимальных и усредненных значений панорам, выполняет маркерные и курсорные измерения
• выполняет анализ амплитудно-частотно-временных характеристик высокочастотных сигналов, группы сигналов или всего радиочастотного спектра в отложенном режиме (за все время мониторинга) и в режиме реального времени
• использует методы сравнения с эталонной панорамой, методы разности панорам, полученных с разных антенн, разных каналов, использует линию порога (в том числе и адаптивную линию порога, огибающую спектры легальных сигналов), формирует списки сигналов, превысивших порог и набирает статические данные для сигналов, превысивших порог
• использует один из каналов для аудиоконтроля сигналов без прерывания процесса сканирования. Записывает фонограмму демодулированного аудиосигнала, выполняет анализ и редактирование записанных фонограмм. Выполняет запись демодулированного аудиосигнала в автоматическом режиме при превышении сигналом линии порога
• выполняет анализ амплитудно-частотно-временных характеристик демодулированных сигналов, в том числе в октавном спектроанализаторе
• ведет список обнаруженных сигналов, выполняет анализ списка (числовой и графический), формирует отчеты об исследованных диапазонах частот и обнаруженных сигналах
• использует базу данных частотных присвоений и отображает на графике информации о легальных источниках излучений
• выполняет запись квадратур сигнала (IQ) в полосе 8 МГц в формате wav
• выполняет поиск и идентифицирует излучения аналоговых видеокамер, имеющих радиоканал для передачи данных, работающих в стандартах PAL, SECAM, NTSC, в том числе с простыми методами маскировки излучения (инверсия спектра, инверсия строчных и кадровых импульсов и т.д.)
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей WiFi, определяет SSID, MAC адреса точки доступа, номер и уровень канала
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта TETRA: определяет режим DMO с выдачей Src SSI устройства, идентифицирует базовые станции стандарта TETRA, с отображением параметров работы BS
• выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта DECT: фиксирует все базовые станции и их уникальные идентификаторы, уровни сигнала для каждой базовой станции, (BS DECT), фиксирует количества и принадлежность к базовой станции работающих мобильных терминалов (MS DECT), ведет список легальных (идентифицированных) BS и выделяет вновь появившиеся BS, фиксирует частотное распределения BS и MS, определяет загрузку каналов, проверяет все стандартные частоты работы стандарта DECT, с возможностью анализа любых добавленных частот на принадлежность к данному классу передачи
• выполняет другие стандартные функции для исследования диапазонов частот и измерения параметров сигналов, документирует результаты работ: масштабирует по осям времени и частот, адаптирует пользовательский интерфейс под оператора, документирует графическую и символьную информацию в текстовые и графические файлы, Microsoft Word и Microsoft Excel.
