Антенна приемо-передающая магнитного и электрического поля комбинированная П6-319М, диапазона частот 9 кГц — 30 МГц
Назначение средства измерений
Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319М и П6-319, предназначены для излучения и приема магнитной и
электрической составляющих электромагнитного поля. Номер в госреестре 86146-22
Описание средства измерений
Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 – 30,000 МГц.

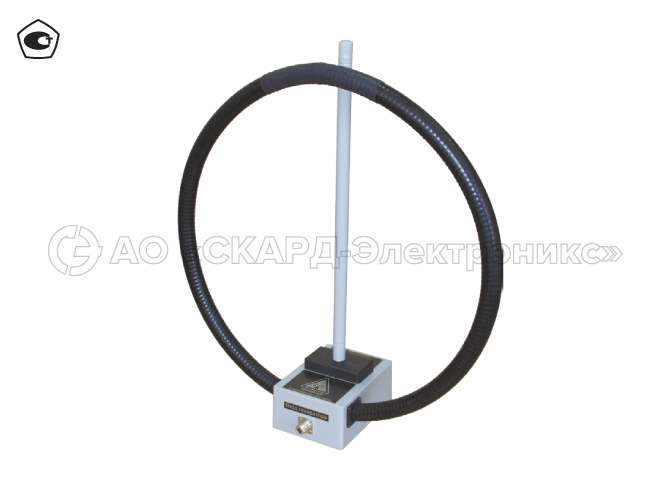

Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы. Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.
Антенны имеют три режима работы:
«Рамка», подключена антенна магнитного поля;
«Эквивалент» («Нагрузка»), подключена нагрузка 50 Ом;
«Штырь», подключена антенна электрического поля.
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом – N типа и фильтр подавления синфазных токов;
Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером ¼”, а также на диэлектрический штатив ШАД-01.
Рекомендована для:
— аттестации экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН;
— проведения испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА.
| Габаритные размеры прибора | 642 × 540 × 261 мм |
| Коэффициент калибровки антенны | от 41 до 86 дБ (1/М) |
| Максимальная мощность излучения, подводимая к антенне | 5 Вт (до 50 Вт — опция) |
| Масса, кг | 2,2 |
| Поляризация антенны | линейная |
| Разъем антенны | N |
| Частотный диапазон | 9 кГц — 30 МГц |
