Комплекс предназначен для обнаружения и анализа сигналов в проводных линиях и в подключенных к ним электронных устройствах, а также для проведения комплексных электротехнических измерений проводных коммуникаций.

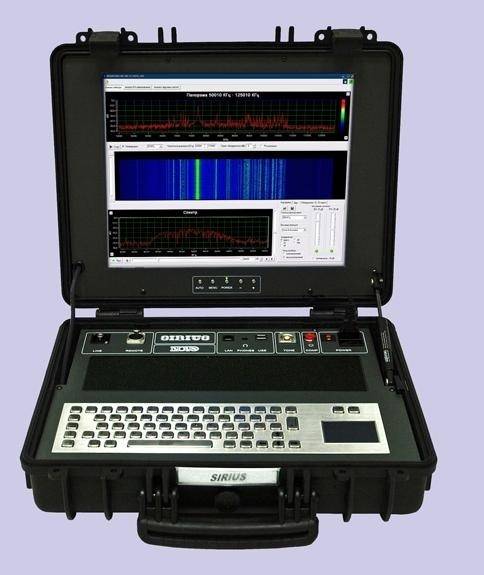

Программно-аппаратный комплекс"СИРИУС" (шестое поколение, далее по тексту-комплекс) предназначен для обследования проводных линий на наличие несанкционированных гальванических подключений, а также для проверки электронных устройств на наличие каналов утечки информации.
Основные возможности комплекса:
- Анализ спектра сигналов, обнаруженных в проверяемых линиях.
- Проверка электронного и электротехнического оборудования на наличие эффектов высокочастотного навязывания.
- Обнаружение эффекта акустоэлектрического преобразования в технических средствах.
- Выявление в цепях питания технических средств устройств дистанционного управления с использованием внешнего электромагнитного излучения. Использование, в комплекте с генератором высокочастотных сигналов, для выявления пассивных радиочастотных переизлучателей.
- Расширенная обработка сигналов звукового диапазона: усиление, фильтрация, анализ спектра, прослушивание, запись и последующая цифровая обработка.
- Анализ проверяемых линий с использованием следующих графических характеристик: вольтамперной, импульсной переходной, амплитудно-фазовой, амплитудно-частотной.
- Использование метода импульсной рефлектометрии для выявления неоднородностей в проверяемых линиях и измерения расстояния до места подключения обнаруженных устройств,
- Измерение параметров постоянного и переменного токов в проверяемых линиях.
- Измерение первичных параметров проверяемой линии: сопротивления, емкости, индуктивности.
- Аппаратная и программная демодуляция сигналов.
- Автоматическая коммутация контактных пар проверяемой линии.
- Создание базы данных полученных результатов измерений с возможностью последующего просмотра, сравнения и подготовки к печати.
- Прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях с использованием трассоискателя "UP-8".
Отличительные особенности:
- Наличие расширенных возможностей обследования проводных линий, с целью обнаружения фактов подключения к ним несанкционированных электронных устройств.
- Широкий диапазон частот исследуемых сигналов.
- Векторный спектральный анализ сигналов с использованием различных промежуточных полос пропускания.
- Высокий динамический диапазон амплитуд обрабатываемых сигналов.
- Высокая скорость обработки результирующих спектров входных сигналов.
- Измерение напряжения постоянного и переменного тока, сопротивления, емкости и индуктивности.
- Демодуляция АМ, FM сигналов в реальном масштабе времени.
- Автоматическая компенсация фазовых сдвигов сигнала возбуждения в методе ВЧ-навязывания.
- Наличие автоматических режимов анализа сигналов.
- Герметичный, ударопрочный корпус
Комплект поставки:
- Основной блок
- Комплект соединительных кабелей и переходников
- Имитатор эффектов АЭП и ВЧ навязывания
- Управляемый коммутатор входных сигналов
- Головные телефоны
- Указатель проводки "UP-8"
- Активная акустическая система со встроенным генератором - "ПРИБОЙ" (поставляется по желанию заказчика)
- Регистратор данных "Hantek 365A"(поставляется по желанию заказчика)

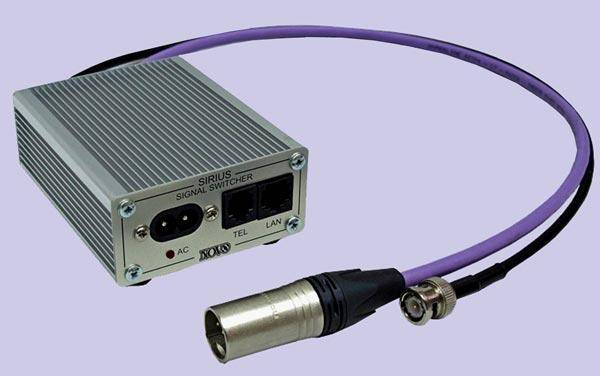

Управляемый коммутатор входных сигналов.

Автоматический коммутатор входных сигналов предназначен для гальванической развязки входных цепей прибора; для переключения входов; для ручного и автоматического перебора возможных комбинаций контактов; для обеспечения (при необходимости) ослабления входного сигнала; для формирования напряжения смещения.
Подключение коммутатора входных сигналов к прибору производится с использованием разъемов REMOTE и LINE, которые подключаются к одноименным разъемам, расположенным на панели прибора.
Подключение основного блока к сети переменного тока допускается только черезавтоматический коммутатор входных сигналов.

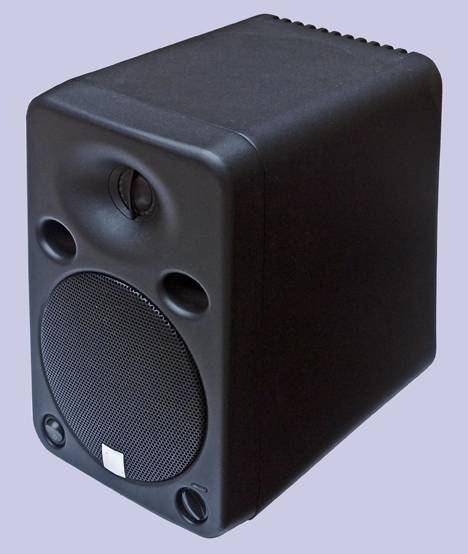

Активная акустическая система "ПРИБОЙ" (поставляется по желанию заказчика).

Активная акустическая система "ПРИБОЙ" предназначена для генерации и излучения тонального и шумового сигнала, необходимых для проведения необходимых видов исследований.
Изделие представляет собой функционально законченное устройство, не требующее со стороны Пользователя какого-либо обслуживания.
Конструктивно изделие выполнено в виде акустической колонки с встроенным генератором, расположенным на задней поверхности. Там же расположены разъем для подключения кабелей питания и внешнего источника сигнала. На передней поверхности расположен регулятор громкости.
Корпус колонки и генератора изготовлены из металла и обеспечивают электромагнитную экранировку.
Амплитуда зондирующего импульса | 5 |
Аттенюатор | 20 дБ |
Входное сопротивление, Ом | 50 / 620; 50000 АНАЛИЗ ЗВУКОВЫХ ЧАСТОТ |
Выходное сопротивление, Ом | 50 |
Габаритные размеры прибора | 474 х 415 х 149 |
Глубина регулирования АРУ, дБ | 70 |
Диапазон регулировки мощности выходного сигнала | 10-400000 |
Диапазон установки напряжения смещения, В | 15, с шагом 1 |
Динамический диапазон | 140 |
Инструментальная погрешность измерения расстояния | 0.2 |
Максимальное действующее значение напряжения помехового сигнала на выходе изделия, не менее | 1 |
Максимальный уровень входного сигнала, дБм | 10 -400000 |
Масса, кг | 12 |
Минимальный шаг перестройки по частоте | 100 |
Напряжение питания, В | 100 -240 |
Полоса пропускания (при использовании преобразования, при неравномерности 10 дБ), МГц | 5; 25 |
Потребляемая мощность, кВт | 100 Вт |
Сопротивление одного излучателя | 10-1 ÷ 108 (10-1 ÷ 6*107) |
Ток потребления | 0.001 -100 (0.0001-800) |
Устанавливаемые полосы пропускания | 5; 25; 250; 2500; 25000 |
Чувствительность со входа, мВ, не хуже | -170 |
