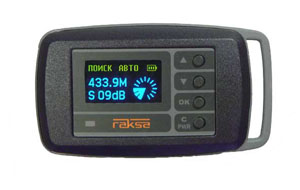

RAKSA-120 - индикатор поля селективный

Селективный индикатор поля RAKSA-120 предназначен для обнаружения в ближней зоне и определения местоположения радиопередающих устройств, использующихся для негласного съема аудио- и видеоинформации.

Индикатор поля RAKSA-120 позволяет обнаруживать:

• сотовые телефоны стандартов GSM900/1800, UMTS(3G), CDMA450
• беспроводные телефоны стандарта DECT
• устройства Bluetooth и Wi-Fi
• беспроводные видеокамеры
• радиопередатчики с аналоговой модуляцией (АМ, ЧМ, ФМ)
• радиопередатчики с цифровой модуляцией и непрерывной несущей (FSK, PSK и др.)
• радиопередатчики с широкополосной модуляцией с полосой до 10 МГц

По принципу действия селективный индикатор поля RAKSA-120 представляет собой скоростной супергетеродинный приемник с низкой ПЧ и синтезатором частоты. Время цикла сканирования и анализа всех цифровых и аналоговых сигналов не превышает 1,5 секунды. Индикатор поля RAKSA-120 может работать в режимах охраны, обзора, поиска, поиска с вычитанием спектра и мониторинга цифровых сигналов.

• селективный прием радиосигналов
• высокая скорость сканирования и анализа
• обнаружение широкополосных и цифровых сигналов
• адаптация к фону в режиме охраны
• возможность поиска с вычитанием спектра
• аудиоконтроль сигналов
• измерение частоты и уровня сигнала
• журнал событий тревоги
• бесшумная индикация тревоги (вибросигнал)
• отсутствие внешней антенны

Режим охраны предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.

В режиме охраны для аналоговых сигналов осуществляется вычитание мешающих сигналов и помех. Алгоритм адаптации фонового спектра отслеживает медленные изменения уровней этих мешающих сигналов.

Режим обзора

Режим обзора предназначен для обнаружения аналоговых и цифровых радиосигналов всех типов. В этом режиме на дисплее отображается список всех текущих обнаруженных сигналов, отсортированный по частоте или типу сигнала.

Режим поиска

В режиме поиска для аналогового сигнала реализована световая и звуковая индикация относительного уровня сигнала – по частоте повторения вспышек светодиода можно судить о приближении или удалении от радиопередатчика.

Режим поиска с вычитанием спектра предназначен для обнаружения и определения местоположения аналоговых радиопередатчиков. Использование этого режима имеет преимущества по сравнению с обычным режимом поиска в случае, если радиопередатчик находится в том же помещении.

В режиме поиска с вычитанием спектра определяется не абсолютный уровень  аналоговых сигналов, а относительный – его разница с базовым спектром, который был измерен в начале работы в этом режиме. Известно, что при приближении или удалении от радиопередатчика, который находится внутри помещения, уровень сигнала изменяется сильнее, по сравнению с радиопередатчиком, расположенным вне помещения. Т.к. в режиме поиска с индикатор поля селективно реагирует на изменения уровня, то локальные радиопередатчики будут обнаружены с большей  вероятностью.

В режиме поиска с вычитанием спектра реализована световая и звуковая индикация относительного уровня сигнала.

Мониторинг цифровых сигналов

Режим мониторинга цифровых сигналов предназначен для обнаружения сигналов сотовых телефонов стандартов GSM900/1800, UMTS(3G), CDMA450, беспроводных телефонов стандарта DECT, устройств Bluetooth, Wi-Fi и прочих импульсных сигналов в диапазоне 2,4 ГГц. В режиме мониторинга цифровых сигналов на дисплее отображается список всех цифровых сигналов и

Аудиоконтроль

Аудиоконтроль аналоговых сигналов возможен в режимах обзора, поиска и поиска с вычитанием спектра. При аудиоконтроле осуществляется прослушивание амплитудно-модулированных сигналов через встроенный динамик. Использование аудиоконтроля в некоторых случаях облегчает идентификацию сигналов и позволяет использовать «акустозавязку».

В журнале событий тревоги сохраняется информация об опасных радиосигналах, которые были обнаружены в режиме охраны. Максимальное число записей – 200. Если одновременно обнаружены опасные сигналы разных типов, то в журнале сохраняется информация о каждом из них. При просмотре записи на дисплее отображается время появления и исчезновения сигнала, его тип и максимальный уровень.
