Комплекс предназначен для долговременного круглосуточного, периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, обнаружения несанкционированных радиоизлучений в проверяемых помещениях, детального исследования радиосигналов, локализации источников излучений, а также для создания архивов результатов радиомониторинга.
Подробнее
Гарантия 1 год
Описание
Функционал:
Комплекс осуществляет радиомониторинг в рабочем диапазоне частот, сохраняет в памяти компьютера панорамы диапазонов, спектры отдельных сигналов и основные радиотехнические параметры обнаруженных радиосигналов. Комплекс имеет 2 одинаковых канала радиочастотных трактов и позволяет работать в синхронном режиме (2 канала синхронно перестраиваются по частоте и запись отчетов ПЧ выполняется от одного аппаратного импульса) и в асинхронном режиме (каждый канал работает как самостоятельный одноканальный комплекс радиомониторинга, независимо от другого канала).Комплекс решает следующие задачи:
- Двухканальный синхронный и асинхронный прием сигналов во всем рабочем диапазоне частот и фиксацию в памяти компьютера основных радиотехнических параметров обнаруженных радиосигналов в автоматическом режиме
- Панорамный спектральный анализ
- Оценка параметров радиосигналов
- Цифровой анализ и автоматическую идентификацию сигналов DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM, UMTS (3G), DVB-T2, ZigBee
- Анализ сетей Wi-Fi
- Векторный анализ сигналов
- Демодуляция аналоговых видеопередатчиков в полосе частот 30-21000 МГц
- Анализ ВЧ составляющей проводных сетей
- Локализация источников радиоизлучений в помещении
- Мониторинг проводных сетей
- Документирование результата мониторинга
Общее описание:

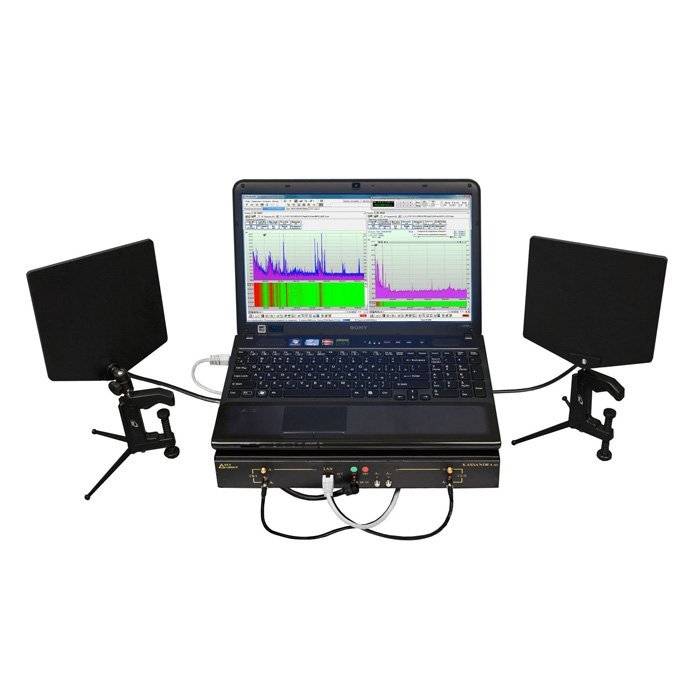

Основной блок комплекса представляет собой компактный моноблок. В корпус основного блока встроены 2 антенных НЧ входа 9 кГц-25 МГц, 2 антенных ВЧ входа 25 МГц-6 ГГц, 2 антенных СВЧ входа 6 ГГц-21 ГГц, LAN порт, разъем питания и органы включения/выключения питания.Два идентичных радиоприемных устройства, двуканальный блок цифровой обработки сигналов и передачи данных, аккумулятор размещены внутри основного блока.
Управление комплексом и обработка результатов его работы осуществляется компьютером, подключенным к основному блоку через LAN порт. Вся информация о работе комплекса и принятых сигналах представляется оператору в виде графиков, диаграмм, панорам, спектрограмм, таблиц.
Питание основного блока осуществляется от сети переменного тока или от встроенного аккумулятора. Заряд аккумулятора производится от сети переменного тока одновременно с работой аппаратуры. Во избежание утраты данных при аварийном завершении работы (в случае пропадания какого-либо внешнего напряжения) в изделии предусмотрено автоматическое переключение на питание от аккумуляторной батареи.
Основной блок, а так же антенны с комплектом кабелей, аксессуары и принадлежности комплекса для транспортирования размещены в рабочей укладке.
Комплекс поставляется с программным обеспечением RadioInspector.
Программное обеспечение выполняет следующие функции:
- выполняет круглосуточный радиомониторинг с сохранением всех результатов измерений панорам и спектров сигналов в базе данных панорам без ограничения по времени
- формирует задания на сканирование в пределах рабочего диапазона частот с любым количеством поддиапазонов со своими параметрами сканирования в каждом, при этом комплекс работает как в синхронном, так и в асинхронном режимах. Сохраняет и загружает задания. Продолжает запись результатов измерений в существующую базу данных панорам
- представляет результаты измерений для анализа в виде панорам, спектров сигналов, спектрограммы в 2D и 3D режимах с привязкой каждого измерения к частоте, амплитуде и времени
- производит статическую обработку полученных данных - отображает графики максимальных, минимальных и усредненных значений панорам, выполняет маркерные и курсорные измерения
- выполняет анализ амплитудно-частотно-временных характеристик высокочастотных сигналов, группы сигналов или всего радиочастотного спектра в отложенном режиме (за все время мониторинга) и в режиме реального времени
- использует методы сравнения с эталонной панорамой, методы разности панорам, полученных с разных антенн, разных каналов, использует линию порога (в том числе и адаптивную линию порога, огибающую спектры легальных сигналов), формирует списки сигналов, превысивших порог и набирает статические данные для сигналов, превысивших порог
- использует один из каналов для аудиоконтроля сигналов без прерывания процесса сканирования. Записывает фонограмму демодулированного аудиосигнала, выполняет анализ и редактирование записанных фонограмм. Выполняет запись демодулированного аудиосигнала в автоматическом режиме при превышении сигналом линии порога
- выполняет анализ амплитудно-частотно-временных характеристик демодулированных сигналов, в том числе в октавном спектроанализаторе
- ведет список обнаруженных сигналов, выполняет анализ списка (числовой и графический), формирует отчеты об исследованных диапазонах частот и обнаруженных сигналах
- использует базу данных частотных присвоений и отображает на графике информации о легальных источниках излучений
- выполняет запись квадратур сигнала (IQ) в полосе 8 МГц в формате wav
- выполняет поиск и идентифицирует излучения аналоговых видеокамер, имеющих радиоканал для передачи данных, работающих в стандартах PAL, SECAM, NTSC, в том числе с простыми методами маскировки излучения (инверсия спектра, инверсия строчных и кадровых импульсов и т.д.)
- выполняет поиск, регистрацию и анализ характеристик беспроводных сетей WiFi, определяет SSID, MAC адреса точки доступа, номер и уровень канала
- выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта TETRA: определяет режим DMO с выдачей Src SSI устройства, идентифицирует базовые станции стандарта TETRA, с отображением параметров работы BS
- выполняет поиск, регистрацию и анализ характеристик беспроводных сетей стандарта DECT: фиксирует все базовые станции и их уникальные идентификаторы, уровни сигнала для каждой базовой станции, (BS DECT), фиксирует количества и принадлежность к базовой станции работающих мобильных терминалов (MS DECT), ведет список легальных (идентифицированных) BS и выделяет вновь появившиеся BS, фиксирует частотное распределения BS и MS, определяет загрузку каналов, проверяет все стандартные частоты работы стандарта DECT, с возможностью анализа любых добавленных частот на принадлежность к данному классу передачи
- выполняет другие стандартные функции для исследования диапазонов частот и измерения параметров сигналов, документирует результаты работ: масштабирует по осям времени и частот, адаптирует пользовательский интерфейс под оператора, документирует графическую и символьную информацию в текстовые и графические файлы, Microsoft Word и Microsoft Excel.
Характеристики
Анализ сигналов в проводных линиях | с помощью конвертера проводных линий |
Вид сигналов демодуляции | AM, FM, PAL, SECAM, NTSC, APCO25, DMR, TETRA |
Габаритные размеры прибора | основного блока (без учета SMA разъемов) 455х300х55 мм |
Гарантированная скорость сканирования диапазона частот при ширине полосы разрешения не более 40 кГц в режиме: асинхронного режима работы 2х каналов, синхронного режима работы 2х каналов | 4100 МГц/с, 3000 МГц/с |
Диапазон рабочих температур | в диапазоне от +5 до +45 |
Диапазон рабочих частот | по входу НЧ, МГц - 0.009-25 / по ВЧ входам, МГц - 25-6000 / по СВЧ входам, МГц - 6000-21000 |
Динамический диапазон каждого канала РПУ по одному сигналу в диапазоне частот от 25 до 6000 МГц (от уровня шума (1Гц) до точки компрессии 1 дБ) | 120 дБ при отношении сигнал/шум (10+-1) дБ |
Динамический диапазон РПУ по интермодуляционным искажениям 3-го порядка при отношении сигнал/шум (10+1) в диапазоне частот от 30 до 6000 МГц | 85 дБ |
Дисплей | 15.6-17 дюймов (широкоформатный) |
Интерфейс управления | Windows 10 |
Количество однотипных (идентичных) каналов радиоприема | 2 |
Комплектация | блок основной - 1 шт. / адаптер питания сетевой (110-240 VAC, 50/60 Hz) - 2 шт. / антенна широкополосная ненаправленная АШП-12 - 2шт. / антенна широкополосная направленная АШН-60600 - 1 шт. / антенна широкополосная направленная СВЧ АШН-21 - 2 шт. / кабель управления - 1 шт. / транспортная упаковка основного блока (Кейс Peli 1495) - 1 шт. / сумка укладочная - 1 шт. / портативный компьютер (ПК) - 1 шт. / оптический манипулятор типа "мышь" - 1 шт. / адаптер питания сетевой (ПК) - 1 шт. / ПО "RadioInspectorRT" с опцией "DTest" с ключем - 1 шт. / ПО "RadioInspectorRP" с ключом - 1 шт. / ПО "RadioInspectorWiFi" с ключом - 1 шт. / комплект "RInspectorWiFi" в составе - 1 шт. / радиомодуль "RInspectorWiFi" - 1 шт. / адаптер USB-LAN - 1 шт. / кабель питания USB-microUSB - 1 шт. / комплект имитатора сигналов - 1 шт. / комплект конвертора проводных линий - 1 шт. / комплект вспомогательного оборудования в составе - 1шт. / кабель высокочастотный SMA-SMA, 20м - 1 шт. / радиочастотный переход SMA-N - 1 шт. / головные телефоны - 1 шт. / руководство по эксплуатации на электронном носителе - 1 шт. / паспорт - 1 шт. |
Масса, кг | 8.5 (основного блока) |
Ослабление аттенюатора РПУ | 0, 10, 20 дБ |
Размер жесткого диска, Тб | 1 |
Размер оперативной памяти, Гб | 8 |
Разрешение дисплея, пиксел | 1920х1080 |
Тип памяти (не хуже) | DDR4 |
Частота процессора, МГц | 2200 |
Чувствительность каждого канала РПУ по входу в диапазоне частот от 25 до 6000 МГц | -158 дБм/Гц |
Ширина полосы демодуляции | настраиваемая, 300 Гц-8000 кГц |
Ширина полосы пропускания (шага сканирования) | 2 Гц - 39 кГц |
Ширина полосы спектрального анализа и анализа IQ в реальном масштабе времени (продолжительност времени не ограничена) | 8000 кГц |
Электропитание прибора | сеть 100-240В, 50/60 Гц, автономное (время работы не менее 4ч) |
