является незаменимым прибором при проведении оперативно-поисковых работ в помещениях с высокой плотностью предметов, содержащих электронные изделия, а также при поиске малоразмерных электронных устройств (1х2 см), в том числе, при значительном удалении от них, что является крайне актуальным фактором при анализе подозрительных предметов на безопасном расстоянии.

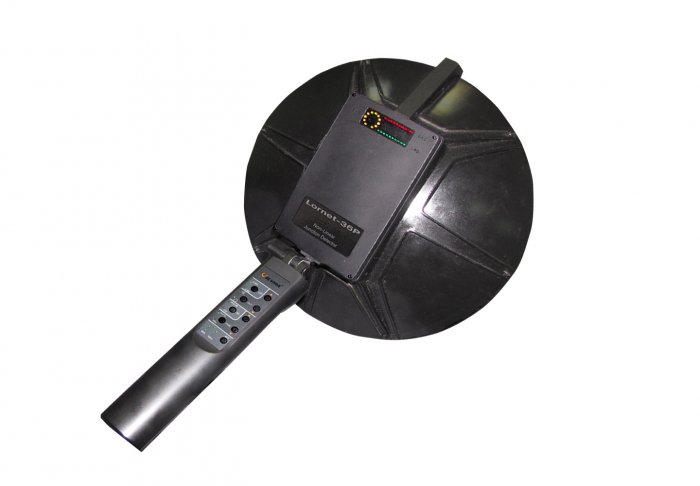

Нелинейный локатор «ЛОРНЕТ 36» является незаменимым прибором при проведении оперативно-поисковых работ в помещениях с высокой плотностью предметов, содержащих электронные изделия, а также при поиске малоразмерных электронных устройств (1х2 см), в том числе, при значительном удалении от них, что является крайне актуальным фактором при анализе подозрительных предметов на безопасном расстоянии.
ОСНОВНЫЕ КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
- Благодаря высокой частоте зондирующего сигнала и эффективно реализованной узкой диаграмме направленности антенны, по дальности обнаружения, селекции и точности пространственной локализации полупроводниковых элементов ЛОРНЕТ 36 значительно превосходит ВСЕ отечественные и зарубежные нелинейные локаторы.
- Использование диапазона СВЧ позволяет получить уникальные возможности по обнаружению полупроводниковых элементов скрытых различными материалами. Обнаружение происходит через щели, незаземлённые экраны, через отражение от гладких поверхностей.
- Узкий луч диаграммы направленности и наличие лазерного указателя, позволяют осуществлять пространственную селекцию различных полупроводниковых элементов с высокой точностью, что является крайне важной характеристикой при анализе подозрительных предметов на безопасном расстоянии.
- Управление работой и индикация осуществляются аналогично используемым в изделиях «ЛОРНЕТ» и «ЛОРНЕТ 24» (в частности автоматическое и ручное изменения мощности зондирующего сигнала в импульсном режиме), что заметно упрощает обучение оператора.
- Использование новейших технологий и материалов позволяют минимизировать вес изделия и снизить нагрузку на оператора, удобные органы индикации и управления и эргономичность конструкции – повышают комфортность работы.
- Существенно снижено электромагнитное воздействие на оператора в связи высокой скважностью зондирующих импульсов и значительным (на порядок) уменьшением паразитного излучения в сторону оператора.
- Использование беспроводных наушников увеличивает свободу действий оператора при проведении работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Вид зондирующего сигнала импульсный;
- Диапазон частот зондирующего сигнала: 3580 МГц...3620 МГц;
- Диапазон частот приёмника по 2-ой гармонике: 7160 МГц...7240 МГц;
- Диапазон частот приёмника по 3-ей гармонике: 10740 МГц...10860 МГц;
- Коэффициент усиления антенны по 1-ой гармонике 20дБ;
- Коэффициент усиления антенны по 2-ой гармонике 24дБ;
- Коэффициент усиления антенны по 3-ей гармонике 27дБ;
- Мощность (скважность) импульсного сигнала 20 Вт (160);
- Энергопотенциал (мощность с учётом коэффициента усиления антенны) 2000 Вт;
- Чувствительность по 2 и 3 гармоникам (без учёта усиления антенны): -110 дБм;
- Динамический диапазон более 40 дБ;
- Угол диаграммы направленности антенны (по 1/ 2/ 3 гармоникам): 16 / 8/ 4 градуса;
- Наличие лазерной подсветки центра диаграммы направленности;
- Время работы от встроенного аккумулятора при макс. мощности 3,0 часа;
- Размеры в рабочем (транспортном) положении 47,7 см х 30,3 см х 22,7 см (30,3 см х 30,3 см х 23 см);
- Полный вес изделия в рабочем состоянии менее 1200 грамм.
Время непрерывной работы прибора | 3,0 часа |
Габаритные размеры прибора | 47,7 см х 30,3 см х 22,7 см |
Динамический диапазон | более 40 дБ |
Коэффициент усиления передающей антенны в диапазоне зондирования 0,79 ГГц | 20дБ |
Коэффициент усиления передающей антенны в диапазоне зондирования 3,6 ГГц | 24дБ |
Масса, кг | 1200 гр |
Мощность (скважность) импульсного сигнала | 20 Вт (160) |
Параметры зондирующего импульсного сигнала на частоте 3600 МГц | 3580 МГц...3620 МГц |
Частоты приёма на 2 / 3 гармонике для диапазона зондирования 790 МГц | МГц...7240 МГц |
Чувствительность | по 2 и 3 гармоникам (без учёта усиления антенны): -110 дБм |
Энергопотенциал (мощность с учётом коэффициента усиления антенны) | 2000 Вт |
