Программно-аппаратный комплекс "Спрут-7А"

Программно-аппаратный комплекс для проверки выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам, а также за счет низкочастотных наводок на токопроводящие элементы ограждающих конструкций зданий и сооружений и наводок от технических средств в речевом диапазоне частот, образованных за счет акусто-электрических преобразований.

Управление комплексом осуществляется по радиоканалу.

Возможности комплекса:
- измерение характеристик акустических и виброакустических сигналов, в том числе октавный, треть октавный анализ и анализ с использованием функции быстрого преобразования Фурье (БПФ).
- проведение исследований характеристик и проверка эффективности систем акустического и виброакустического зашумления.
- измерение уровней сигналов акустоэлектрических преобразователей с использованием функции БПФ.
- измерение и гигиеническая оценка шумов и вибрации в жилых и производственных помещениях на соответствие санитарным нормам.
- проведение измерений параметров звуко- и виброизоляционных свойств конструкций.
- измерение уровней электрического и магнитного полей и наводок на проводные коммуникации.
- проведение статистической обработки результатов измерений и т.д.

Особенности комплекса
Впервые на практике реализовано расширение возможностей комплекса, связанное с использованием функции быстрого преобразования Фурье, что позволяет с высокой точностью производить измерения слабых сигналов акустоэлектрических преобразований.

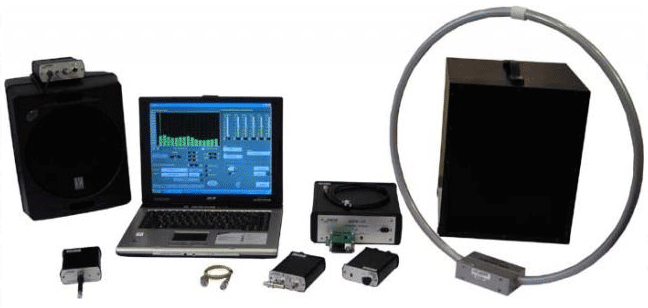

Базовый состав:
Измерительная подсистема на базе анализатора шума и вибраций 1-го класса точности SVAN в составе:
- измерительный модуль с октавным анализом, третьоктавным анализом и функцией БПФ;
- измерительный микрофон;
- измерительный акселерометр;
- измерительные щупы;
- адаптер – усилитель для подключения измерительных щупов и антенн;
- стойка для установки измерительного модуля;
- зарядное устройство.

Подсистема источника тестового акустического сигнала в составе:
- модуль источника тестового акустического сигнала;
- экранированная акустическая система, используемая при проведении измерений акусто –электрических преобразований;
- стойка для установки акустической системы;
- зарядное устройство.

Подсистема управления:
- модуль сопряжения с ПК.
- ПЭВМ типа ноутбук;
- специальное программное обеспечение.

Комплект оборудования для обеспечения автономного электропитания объектов ВТСС.

Принадлежности:
- комплект оснастки для крепления акселерометра (вибродатчика) к исследуемым поверхностям: шпилька (винт) с резьбой М5, специальные площадки с резьбовым соединением М5, циакриновый клей для установки самих площадок, газовая горелка для снятия площадок с поверхности, струбцины, монтажные хомуты, мастика;
- сумки для хранения и транспортировки комплекса и компьютера.

Документация:
- руководство по эксплуатации комплекса СПРУТ-7;
- формуляр на комплекс СПРУТ-7;
- сертификат об утверждении типа средств измерений военного назначения на комплекс СПРУТ-7;
- сертификат ФСТЭК РОССИИ на расчетную часть программного обеспечения комплекса СПРУТ-6 в системе сертификации средств защиты информации по требованиям безопасности информации (разработан на базе ПО Спрут-6).


Дополнительно:
Монтажное устройство «Краб» для установки измерительного оборудования в оконные проемы с наружной стороны промышленных, офисных и жилых зданий при проведении аттестации выделенных помещений. - 35 000 руб.

Состав оборудования:
- регулируемая по длине штанга с устройством гарантированного усилия;
- высокопрочные наконечники к штанге;
- специальное зажимное устройство для крепления шумомера;
- микрофонная штанга с зажимным устройством для крепления измерительного микрофона;
- электрическая дрель с функцией перфоратора и шуруповерта;
- страховочный трос;
- транспортная упаковка;
- эксплуатационная документация.
