"RadioInspectorRC" - специальное программное обеспечение для создания АПАК

Программное обеспечение "RadioInspectorRC" предназначено для создания на базе анализаторов спектра, измерительных и сканирующих приёмников автоматизированных программно-аппаратных комплексов различного назначения: круглосуточный долговременный радиомониторинг (в том числе - сбор и сохранение данных о состоянии радиочастотного спектра), измерение параметров сигналов, настройка радиоэлектронной аппаратуры, обнаружение побочных электромагнитных излучений радиоэлектронной аппаратуры, поиск незаконно действующих радиопередатчиков, выявление специальных технических средств для негласного получения информации, создание карт зон радиопокрытия, ведение базы данных частотных присвоений, выявление источников радиопомех.

Под управлением программного обеспечения "RadioInspectorRT", являющегося специальной версией ПО"RadioInspectorRC", входящего в линейку программ серии "RadioInspector",  работают не имеющие аналогов комплексы радиомониторинга (радиоконтроля) и цифрового анализа сигналов "Кассандра", "Кассандра-М","Кассандра-СО" (двухканальный комплекс), "Кассандра К6" и "Кассандра К21".

На специальное программное обеспечение серии "РадиоИнспектор", предназначенное для радиомониторинга (радиоконтроля) и автоматизации процесса измерений, был получен метрологический аттестат, подтверждающий отсутствие дополнительной составляющей погрешности, вносимой программным обеспечением.

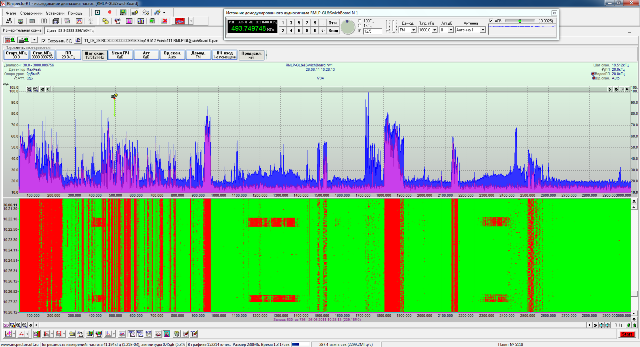

Основное окно ПО "RadioInspectorRT" ("RadioInspectorRC").



Многооконный режим. Одновременное выполнение нескольких задач.

Программа "RadioInspectorRС" предназначена для решения широкого спектра задач по долговременному или периодическому контролю диапазона частот или фиксированных частот с привязкой результатов измерений ко времени и к геодезическим координатам, сохранением всех результатов измерений в базе данных панорам и выполнения ряда прикладных задач, использующих результаты измерений в реальном масштабе времени или в режиме отложенного анализа.

Список аппаратуры* (постоянно пополняется), работающей с программным обеспечением "RadioInspectorRС":

*Информация о возможности работы с другими средствами измерений - по запросу.
**Для работы программы "RadioInspectorRC" с приёмниками фирм AOR и ICOM необходимо установить опцию "RC-Scaner" (для получения спектра сигналов с помощью приёмника вместо анализатора спектра. Например, если программа приобреталась для анализатора спектра, но также есть необходимость управлять связным приёмником. Если же средством измерения является только связной приёмник, то целесообразнее обратить внимание на программу управления связными приёмниками "RadioInspectorRT-Light") или опцию "RC-SoundScaner" для получения демодулированного аудиосигнала без остановки основного средства измерения (анализатора спектра).
***Для работы R&S PR100 под управлением СПО "RadioInspectorRC" необходимы:
1. Опция удалённого управления - PR100-RC 4071.9406.02
2. Модуль цифровой перестройки панорамной полосы обзора - PR100-PS 4071.9306.02
****Для управления приёмником "R&S EB200" программой "RadioInspectorRC" необходимо, чтобы на приёмнике была установлена опция "DIGI-Scan" ("R&S EB200DS"). Если данная опция не установлена на приёмнике, то он управляется программой "RadioInspectorRT-Light".

Результаты практических измерений скорости работы различной аппаратуры под управлением программы "RadioInspectorRC" ("RadioInspectorRT").

Краткие функциональные возможности программы "RadioInspectorRC":
1. Наблюдение за заданным диапазоном частот (диапазонами частот), наблюдение за фиксированными частотами, сохранение всех результатов измерений спектров сигналов и панорам диапазонов частот в базе данных с привязкой каждого измерения ко времени и географическим координатам (при использовании навигационного приёмника) и возможностью отложенного анализа без ограничений на время наблюдения.
2. Задание на сканирование определяет следующие параметры: диапазон частот от F1 до F2, шаг сканирования, полоса пропускания и видео полоса пропускания, аттенюатор, опорный уровень, время сканирования, используемая антенна и антенно-фидерные тракты.
3. Сохранение и загрузка заданий.
4. Продолжение записи результатов измерений в существующую базу данных панорам.
5. Измерения напряженности поля в диапазонах частот и на фиксированных частотах.
6. Сбор данных для анализа загрузки поддиапазонов частот.
7. Поиск новых (незаконно действующих) источников излучений с использованием линии порога.
8. Сбор данных для последующего построения зон покрытия средств радиосвязи по результатам натурных испытаний.
9. Анализ выхода параметров излучений радиоэлектронных средств за заданные границы с применением маски спектра (примечание - декларируется для следующих версий СПО).
10. Демодуляция и аудиоконтроль радиосигналов с использованием дополнительного сканирующего приёмника.
11. Запись демодулированного аудиосигнала с последующим его воспроизведением и низкочастотным анализом.
12. Экспертный анализ состояния радиочастотного спектра, в реальном масштабе времени и в отложенном режиме с выполнением маркерных и курсорных измерений.
13. Выполнение других задач, связанных с наблюдением за радиочастотным спектром.
14. Анализ цифровых излучений с сохранением спектра сигнала и параметров цифрового потока (для DVB).
15. Использование базы данных частотных назначений и отображения на графике информации о легальных и неопознанных источниках излучений.
16. Отображение на электронной карте местности точек измерений и источников радиоизлучений из базы данных частотных назначений.
17. Представление результатов измерений в виде графиков (текущие, минимальные и максимальные значения спектра) и спектрограмм в 2D и 3D режимах.
18. Предварительный анализ только что выполненных измерений, "прокрутка" измеренных панорам и спектров сигналов назад и вперёд в ускоренном режиме.
19. Анализ выхода параметров излучений за заданные границы или поиск новых источников излучений с использованием эталонной панорамы.
20. Программа позволяет сохранять полученную информацию в файлы формата Microsoft Word®, Microsoft Excel®, а также в файлы графических форматов.

Возможные области применения программы "RadioInspectorRC":
• Долговременное наблюдение и анализ радиочастотного спектра;
• Сбор, хранение, отображение и документирование результатов измерений радиочастотного в течении определенного отрезка времени;
• Анализ электромагнитной обстановки в точке проведения измерений;
• Выявление специальных технических средств, предназначенных для негласного получения информации;
• Поиск нелегальных источников излучений;
• Контроль легальных источников излучений по форме спектра;
• Поиск и измерение побочных излучений;
• Фиксация выхода параметров излучений за пределы заданных норм
(ограничительных линий).

В качестве средств измерений (получение панорам диапазонов частот), программа может использовать анализаторы спектра, измерительные и сканирующие приёмники. Для работы с измерительным оборудованием должна быть запущена программа "I_MasterDevice".

Опции программы "RadioInspectorRС":
