Цена на поверку/калибровку с НДС - 27 000 руб.

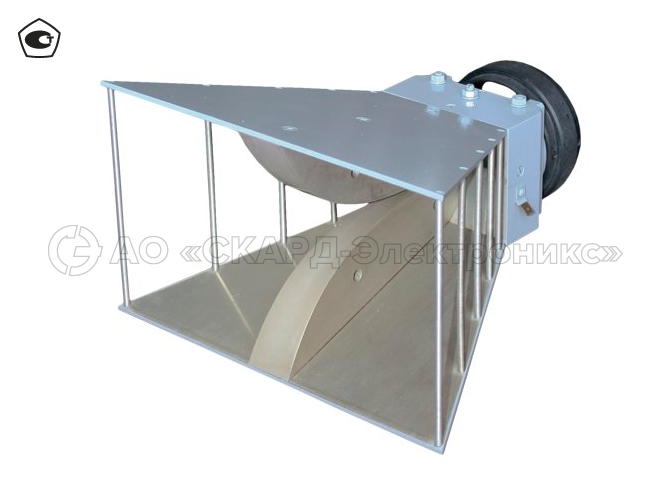

Широкополосная измерительная рупорная антенна П6-123 на базе Н-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,9 до 12,4 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

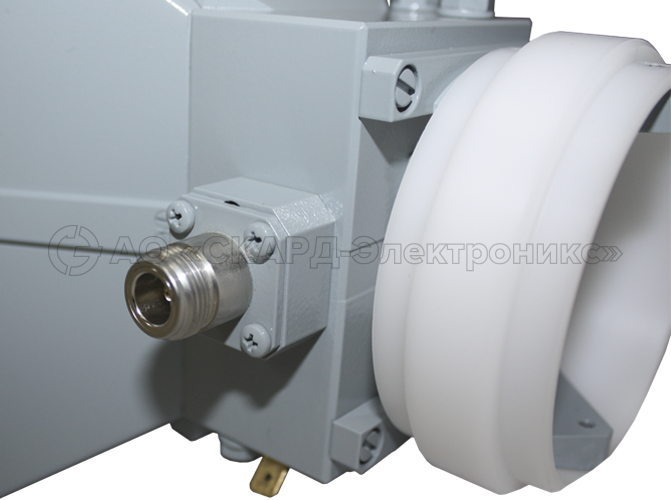

Антенна П6-123 с разъемом N типа поставляется только с калибровкой!
Внимание! Возможна поставка антенны П6-123 с разъемом SMA типа с поверкой, в составе АИК 1-40Б/10 за номером № 52901/1.
Диаграмма направленности антенны П6-123 с разъемом N типа
График Ку рупорной антенны П6-123
| Габаритные размеры прибора | 244 × 240 × 143 мм |
| Коэффициент усиления антенны в рабочем диапазоне частот | От 6 до 13 дБ |
| КСВН | 2 |
| Масса, кг | 1,7 |
| Погрешность измерения | ± 2 дБ |
| Поляризация антенны | линейная |
| Разъем антенны | N |
| Тип | рупорная, двухгребневая |
| Частотный диапазон | 900 МГц — 12,4 ГГц |
