Диапазон частот - до 6 ГГц.
Предназначен для долговременного (в том числе круглосуточного), периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, выявления несанкционированных радиоизлучений, в том числе передатчиков, использующих сложные алгоритмы маскировки своей работы (накопление информации, перестройка по частоте, широкополосные и шумоподобные излучения и т.д.), детального исследования радиосигналов, локализации их источников, а также для создания архивов результатов радиомониторинга.
Предназначен для долговременного (в том числе круглосуточного), периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, выявления несанкционированных радиоизлучений, в том числе передатчиков, использующих сложные алгоритмы маскировки своей работы (накопление информации, перестройка по частоте, широкополосные и шумоподобные излучения и т.д.), детального исследования радиосигналов, локализации их источников, а также для создания архивов результатов радиомониторинга.

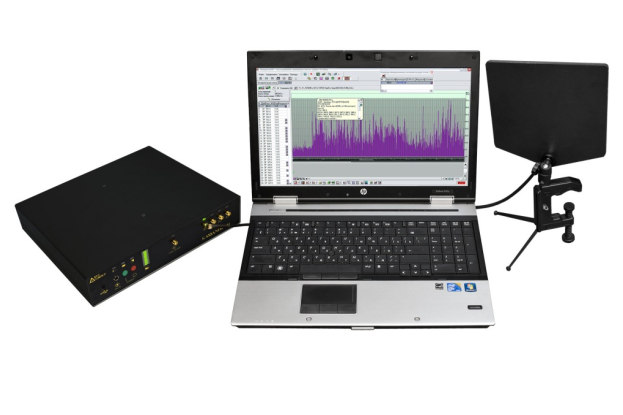

"Кассандра К6" - это уникальное сочетание новейших технических решений и передового специального программного обеспечения "RadioInspector".
Отличительные особенности комплекса "Кассандра К6":
1. Расширенный диапазон частот - до 6 ГГц.
2. Максимальная скорость сканирования свыше 2000 МГц/с при полосе анализа 20 кГц, динамический диапазон - более 115 дБ.
3. Минимальные габариты (основной блок соответствуют размерам ноутбука с диагональю экрана 13") и масса (менее 4 кг) позволяют размещать комплекс скрытно, используя стандартную сумку для ноутбуков.
4. Автоматическая классификация излучений и возможность анализа цифровых стандартов связи. Опция "DTest" позволяет автоматически идентифицировать и анализировать цифровые стандарты связи DECT, TETRA, GSM, Bluetooth, DMR, APCO 25, DRM, DVB, демодулировать APCO 25, DMR (MOTOTRBO), DRM, отображать PAL/SECAM/NTSC ТВ, выполнять цифровой анализ сигналов (векторная диаграмма, фильтрация, децимация и цифровой сдвиг сигналов в векторной форме (I/Q данные)). СПО "RadioInspectorWi-Fi" осуществляет обнаружение устройств и анализ сети Wi-Fi.
5. Удалённое управление комплексом по общей локальной или глобальной сети.
6. Антенный коммутатор (4 канала), дополнительный НЧ-вход (до 30 МГц).
7. Специальное программное обеспечение комплекса "RadioInspectorRT":
• Уникальный по качеству и возможностям оперативно изменяемый и настраиваемый в широких пределах дружественный пользовательский интерфейс, свободные параметры окон, подсказки, помощь.
• Формирование пакета заданий на сканирование в пределах рабочего диапазона с любым количеством последовательно обрабатываемых задач, каждая из которых имеет свои параметры.
• Панорама текущих, максимальных, минимальных и усреднённых значений принятых сигналов.
• Масштабируемая одним кликом панорама спектра.
• Масштабируемая спектрограмма ("водопад") - панорама во времени в 2D или 3D представлении без ограничения по времени записи.
• Маркерные и курсорные измерения.
• Сохранение всех результатов работы и возможность отложенного анализа, активация сохранённого задания и продолжение записи в базу данных панорам.
• Сохранение эталонной панорамы и возможность сравнения с ней.
• Метод разнесённого приёма с использованием антенного коммутатора.
• Управляемая линия порога, адаптивный и динамический порог.
• Список обнаруженных сигналов со статистическим вьювером.
• Формирование базы данных частотных присвоений и средства их обработки, включая специализированный калькулятор.
• ВЧ-анализатор спектра (в полосе до 8 МГц) для анализа отдельных сигналов в реальном масштабе времени.
• Запись I/Q данных;
• НЧ-анализ - осциллограф, низкочастотный анализатор спектра, октавный анализатор спектра, запись фонограмм (включая пять секунд информации до начала записи) анализ и редактирование сохранённых данных.
• Автоматические действия при обнаружении сигналов: запись аудиосигнала, анализ сигналов, в частности, на принадлежность к классу аналоговых телевизионных сигналов;
• Дополнительный анализ списка обнаруженных сигналов (числовой и графический), формирование отчётов об исследованных диапазонах частот и обнаруженных сигналах, возможность экспортировать их в форматы Microsoft Word®, Microsoft Excel®, в текстовые и графические файлы.
• Управление дополнительным приёмником для независимого низкочастотного анализа.
• Расширение функциональных возможностей за счёт дополнительных опций.
Комплекс радиомониторинга и цифрового анализа сигналов "Кассандра К6" поставляется в трёх комплектациях.
Комплектаця и стоимость комплекса радиомониторинга и цифрового анализа сигналов "Кассандра К6".
Базовый комплект | Основной комплект | Расширенный комплект |
по запросу | по запросу | по запросу |
|
|
|
Дополнительные опции к комплексам Кассандра:
Антенна АШП-12 (20-12000 МГц) | по запросу |
Антенна АШП-21 (3-21 ГГц) | по запросу |
Антенна направленная АШН-2060 (20-600 МГц) | по запросу |
Антенна направленная АНШ-60600 (0,6-6 ГГц) | по запросу |
Антенна направленная АШН-06210 (0,6-21 ГГц) | по запросу |
Программное обеспечение RadioInspectorRP | по запросу |
Программное обеспечение RadioInspectorWiFi с приемным модулем | по запросу |
Программное обеспечение IQ_ProcessPRO | по запросу |
Опция DTest | по запросу |
Опция GEO | по запросу |
Электронный компас RS CM02 для направленных антенн серии АШН | по запросу |
Электронный компас RS CM02 для направленных антенн серии АШН c креплением для планшета | по запросу |
Кабель-удлинитель высокочастотный 20м с обжимом SMA или N-тип | по запросу |
Габаритные размеры прибора | 270х240х55 мм |
Диапазон рабочих частот | от 9 кГц до 6 ГГц |
Динамический диапазон | 115 дБ |
Количество независимых каналов | 4 |
Максимальная скорость сканирования | более 2000 МГц/с (зависит от характеристик линии управления и ПЭВМ) |
Масса, кг | 3,8 кг |
Питание прибора | встроенный аккумулятор |
Разрешение | 8 Гц |
Чувствительность | минус 148 дБм/Гц |
Электропитание | адаптер 100-240В, 50 Гц |
