Генератор-имитатор Г4-1000 может быть использован в качестве:
— Средства измерения при испытаниях различных радиоэлектронных устройств и систем, а также при их разработке, эксплуатации и ремонте;
— Имитатора сигналов (РЛС, бортовых ответчиков, запросчиков) для проверки эффективности работы устройств и комплексов радиотехнического контроля и при обучении операторов;
— Встраиваемого средства для диагностики, калибровки радиотехнических систем;
— Компонента автоматизированных систем тестирования аппаратуры при серийном изготовлении.
Имеет различные варианты исполнения, позволяющие использовать генератор в лабораторных условиях, а также в качестве встраиваемого компонента радиотехнических систем.
В режиме генерации синусоидальных сигналов обеспечивает — генерацию сигналов на фиксированной частоте с фиксированным уровнем выходной мощности:
— генерацию сигналов с фиксированным уровнем с изменением частоты по выбранному закону (свипирование по частоте);
— генерацию сигналов на фиксированной частоте с изменением уровня сигнала по выбранному закону (свипирование по уровню выходной мощности).
В режиме генерации импульсов — позволяет генерировать импульсные последовательности с регулируемой длительностью и интервалом следования.
В режиме генерации сложных импульсных последовательностей — позволяет формировать необходимые последовательности импульсов различной частоты и длительности с общим количеством импульсов в посылке не более 2048, импульсы с внутриимпульсной модуляцией, ЛЧМ сигналы линейно убывающим или линейно возрастающим законом изменения частоты (ЛЧМ+, ЛЧМ-), а также фазовые кодо-манипулированные (ФКМ) импульсы.
Краткие технические характеристики:
Программирование прибора может производиться как с собственной консоли, так и с помощью внешнего ПО.
Внешнее программное обеспечение прибора предоставляет пользователю удобный интерфейс для разработки сложных видов тестовых сигналов и возможность удаленного управления.
Память прибора обеспечивает хранения банка данных тестовых сигналов.
Примеры сигналов генерируемых прибором:
Длинная импульсная последовательность
ФКМ сигнал
Закон изменения фазы внутри импульса
Спектр импульса
ЛЧМ сигнал
Закон изменения фазы внутри импульса
Спектр импульса

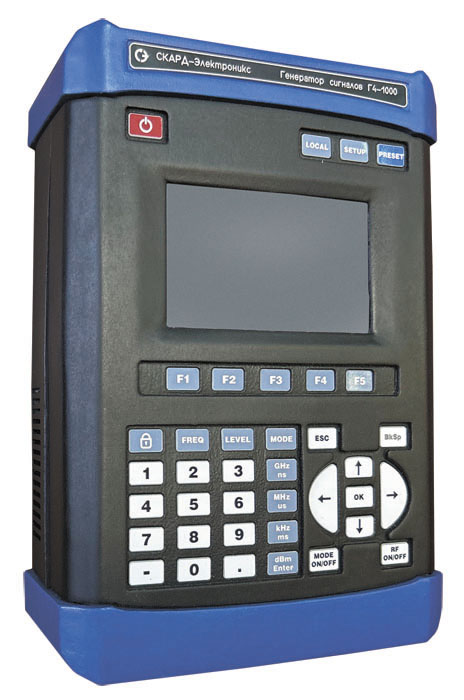

Внешний вид генератора-имитатора:
