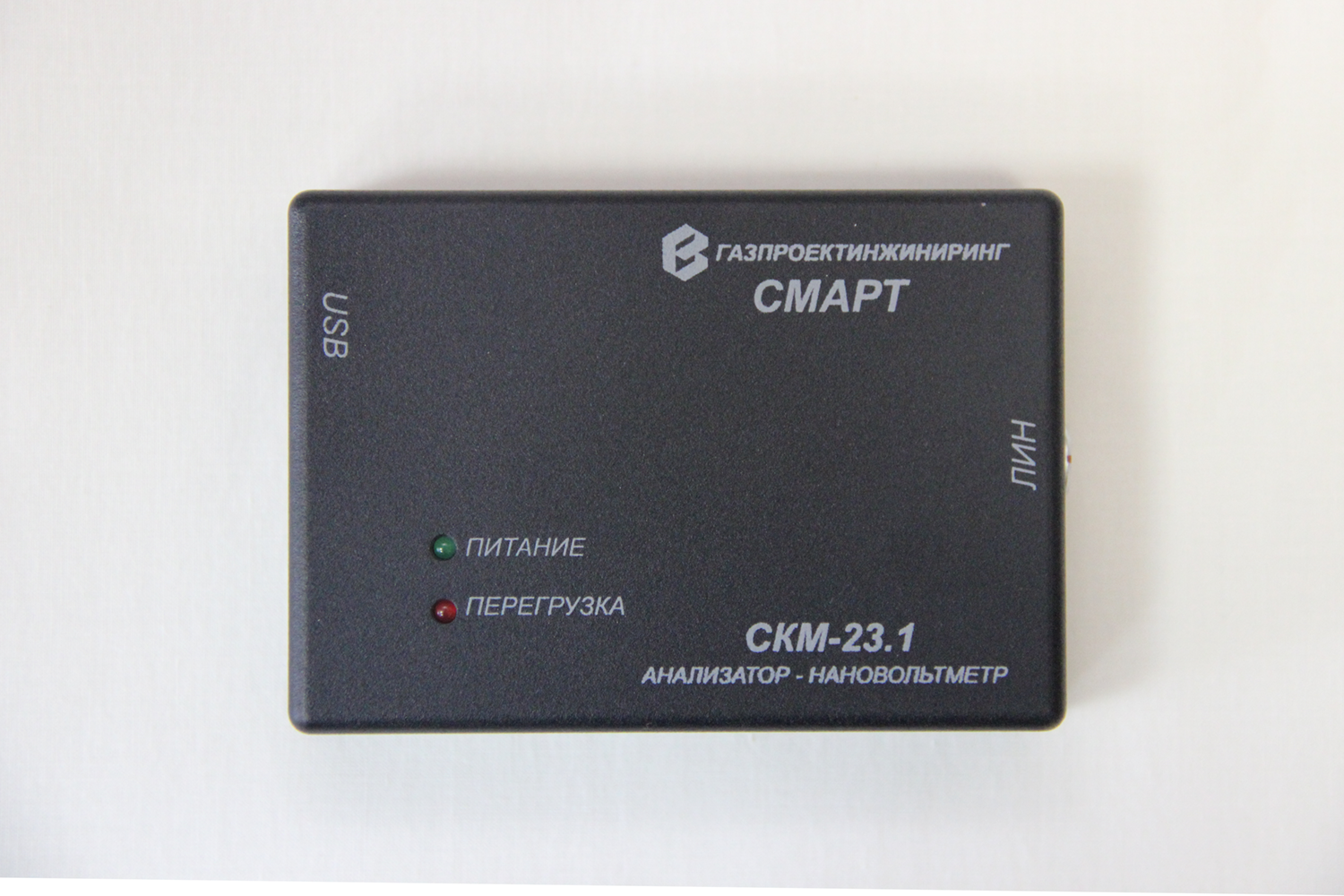

Измерительный блок маломощных электрических сигналов с комплектом аксессуаров.
Подробнее
160 р.
Гарантия 1 год
Описание
Описание:
Оценка параметров маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.
Комплектация:
- Измерительный блок маломощных электрических сигналов СКМ-23.1 - 1 шт.
- Компакт-диск со специальным программным обеспечением «СКМ-23ПО» (базовый комплект программного обеспечения) - 1 шт.
- Кабель подключения блока СКМ-23.1 к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Комплект аксессуаров блока СКМ-23.1, включающий:
- - гальванический контакт подключения несимметричных линий - 1 шт.
- - гальванический контакт подключения симметричных линий - 1 шт.
- - кабель – переходник LEMO-BNC - 1 шт.
- - Т - коннектор для подключения к разъему BNC - 1 шт.
- - заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
Характеристики
| Виды анализа (в режиме оценки параметров сигнала) | - спектральный анализ; - октавный анализ; - 1/3-октавный анализ |
| Входное сопротивление, Ом | переключаемое 500 кОм/600 Ом (ЛИН) |
| Габаритные размеры прибора | 100х70х20 мм |
| Диапазон 1/3 октавного анализа | от 17 Гц до 17960 Гц |
| Диапазон измерения уровней напряжения переменного тока, дБ относительно 1мкВ, (В) | от -34 до 106, (от 2*10-8 до 0,2) |
| Диапазон октавного анализа | от 22,2 Гц до 20000 Гц |
| Диапазон спектрального анализа | от 10 Гц до 20000 Гц |
| Значения коэффициентов усиления каналов | 20 дБ; 40 дБ; 60 дБ; 80 дБ |
| Интерфейс с персональным компьютером | USB 2.0 |
| Класс точности 1/3 октавных фильтров | 1 (по ГОСТ 17168-82) |
| Класс точности октавных фильтров | 1 (по ГОСТ 17168-82) |
| Масса, кг | не более 0,18 кг |
| Назначение канала «ЛИН» блока СКМ 23.1 | измерение уровня напряжения переменного тока [В] / измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн / измерение силы тока [А] с использованием НЧ токосъемников |
| Потребляемая мощность, кВт | не более 0,8 Вт |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, % | - в диапазоне измерений от 2*10-8 до 1*10-7 В, % ± 7 / - в диапазоне измерений от 10-7 до 0,2 В, % ± 5 |
| Размерность шкал измерения уровней | дБ (отн. 10-6 В) или мВ (переменного тока) |
| Режимы работы | централизованный (по шине USB ПЭВМ) |
| Электропитание | от USB порта ПЭВМ |
| Эффективное значение собственных шумов канала «ЛИН» | не более 6 нВ/Гц1/2 |
