В качестве вспомогательного оборудования для учета реального затухания электромагнитного поля при проведении аттестационных испытаний объектов информатизации предлагается комплекс "Зонд", предназначенный для решения широкого круга задач в комплекте с программно-аппаратными комплексами "Навигатор-Пх" и другим измерительным оборудованием. Комплекс «Зонд» разработан и изготовлен в соответствии с требованиями "Сборника методических документов по контролю защищенности информации, обрабатываемой средствами вычислительной техники, от утечки за счет побочных электромагнитных излучений и наводок (ПЭМИН)" (новая редакция), утвержденного приказом ФСТЭК России от 30 декабря 2005 года.

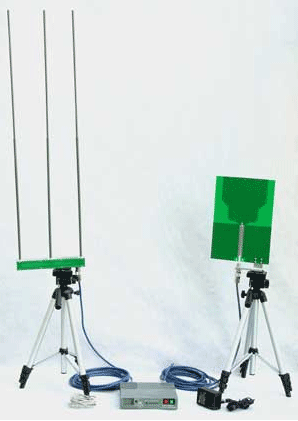

В состав комплекса «Зонд» входят генератор синусоидальных высокочастотных сигналов ГСУ-002 (до 3 ГГц) с высокочастотным усилителем мощности и USB портом управления; комплект антенн для работы внутри помещения; ПЭВМ типа ноутбук (опционально); CD-диск со специальным программным обеспечением; интерфейсный кабель управления; коаксиальный кабель для подключения антенны к генератору; сумка для хранения и переноски ноутбука; укладочный кейс для хранения и транспортировки комплекса ЗОНД; документация: руководство по эксплуатации на комплекс ЗОНД; формуляр на комплекс ЗОНД; метрологический сертификат соответствия на комплекс ЗОНД.
Генератор синусоидальных высокочастотных сигналов "ГСУ-002" имеет выходную мощность до 1 Вт в диапазоне частот до 3000 МГц, позволяющую использовать его как для постановки прицельных помех, так и для измерения реального затухания электромагнитного поля. Генератор "ГСУ-002" оснащен USB-портом и управляется с помощью Notebook (компьютера) специальным программным обеспечением. В качестве управляющей ПЭВМ (Notebook) может быть использована аттестуемый компьютер.
Состав оборудования, входящего в комплекс:
- руководство по эксплуатации на комплекс «ЗОНД»;
- формуляр на комплекс «ЗОНД»;
- копия метрологического сертификата соответствия на «ГСУ-002».
Выполняемые работы:
| Выходной импеданс | 50 Ом |
| Габаритные размеры прибора | 100 x 100 x 30 мм |
| Диапазон рабочих частот | 0,009 - 3000 МГц |
| Масса, кг | 1 кг |
| Пиковая выходная мощность | до 1 Вт |
| Порты управления генератора | USB порт |
| Разрешение по частоте | 5 x 10-5 |
| Температура | 15 - 40 град. C |
| Электропитание | переменное 220 В/50Гц |
