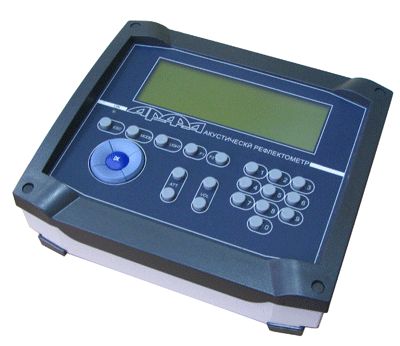

Акустический рефлектометр "АРФА-М"

Акустический рефлектометр "АРФА" - это индикаторный прибор для проверки радиоэлектронной аппаратуры, подключаемой к проводным силовым и коммуникационным линиям, и поиска линейных закладок параметрического типа методом высокочастотного зондирования (при этом такие закладки формируют сигнал с фазовой угловой или амплитудной модуляцией, который и выявляется "АРФой" в диапазоне от 50 кГц до 30 мГц).

Принцип действия изделия основан на селекции и амплитудно-фазовой демодуляции сигнала в линии. Чувствительность приема и уровень сигнала возбуждения определяются коэффициентом усиления соответствующих регулируемых усилителей. Блок управления формирует сигналы для настройки синтезаторов частот и обеспечивает интерфейс взаимодействия с оператором. Алгоритм исследования сводится к подбору оптимальных соотношений параметров настройки для получения сигнала отклика наилучшего качества.

С помощью активной аудио-колонки можно провести поиск отклика по методу акусто-завязки. При этом сигнал с выхода изделия подается на аудио-колонки, установленные вблизи от исследуемого объекта.

Ручной режим обеспечивает возможность прослушивания диапазона на заданной частоте с выбранными параметрами, запись результата в протокол измерений, сохранение протокола в архивном файле и последующую загрузку этого файла для работы. Кроме того, в ручном режиме возможно автоматическое сканирование в допустимом диапазоне частот с фиксированным временем прослушивания.

В режиме автопоиска обеспечивается автоматический поиск в установленном диапазоне частот по заданному порогу обнаружения и запись результатов в протокол измерений. При превышении порога обнаружения поиск может быть остановлен, а оператор имеет возможность прослушать выбранную частоту, изменяя параметры, сохранить или удалить ее в протоколе измерений и продолжить поиск в указанном диапазоне частот. Результатом работы является протокол исследования, где ведется регистрация параметров возбуждения линии, при которых был установлен факт наличия канала утечки информации.

Изделие "АРФА" первоначально разрабатывалось для проверки аппаратуры, используемой в режимных помещениях. Однако его возможности позволяют использовать его при подключении напрямую к различным питающим и телефонным сетям. Вместе с тем, качественное исследование таких сетей может потребовать использования дополнительных фильтровых схем, снижающих уровень помех (поставляются дополнительно).

Модель "АРФА-М" в отличие от модели "АРФА" обеспечивает возможность работы в режиме "Автоматического поиска" и позволяет автоматически оценить качество сигнала в линии в диапазоне заданных частот при параметрах сигнала возбуждения, установленных в режиме ручного поиска.
В настоящее время завершается разработка новой модели - "АРФА-200М", работающей в расширенном до 200 ГГц диапазоне частот.
