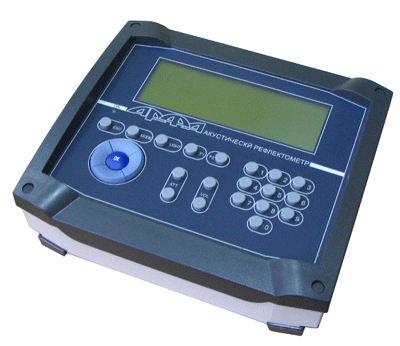

Акустический рефлектометр "Арфа"

Акустический рефлектометр "АРФА" - это индикаторный прибор для проверки радиоэлектронной аппаратуры, подключаемой к проводным силовым и коммуникационным линиям, и поиска линейных закладок параметрического типа методом высокочастотного зондирования (при этом такие закладки формируют сигнал с фазовой угловой или амплитудной модуляцией, который и выявляется "АРФой" в диапазоне от 50 кГц до 30 мГц).

Принцип действия изделия основан на селекции и амплитудно-фазовой демодуляции сигнала в линии. Чувствительность приема и уровень сигнала возбуждения определяются коэффициентом усиления соответствующих регулируемых усилителей. Блок управления формирует сигналы для настройки синтезаторов частот и обеспечивает интерфейс взаимодействия с оператором. Алгоритм исследования сводится к подбору оптимальных соотношений параметров настройки для получения сигнала отклика наилучшего качества.

С помощью активной аудио-колонки можно провести поиск отклика по методу акусто-завязки. При этом сигнал с выхода изделия подается на аудио-колонки, установленные вблизи от исследуемого объекта.
Обеспечивается возможность прослушивания диапазона на заданной частоте с выбранными параметрами, запись результата в протокол измерений, сохранение протокола в архивном файле и последующая загрузка этого файла для работы. Кроме того, возможно автоматическое сканирование в допустимом диапазоне частот с фиксированным временем прослушивания.

Изделие "АРФА" первоначально разрабатывалось для проверки аппаратуры, используемой в режимных помещениях. Однако его возможности позволяют использовать его при подключении напрямую к различным питающим и телефонным сетям. Вместе с тем, качественное исследование таких сетей может потребовать использования дополнительных фильтровых схем, снижающих уровень помех (поставляются дополнительно).
