Описание
Описание:
Комплекс «СМАРТ» создан на базе многофункционального анализатора низкочастотных сигналов СКМ-23.
Назначение:
Контроль эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, а также за счет НЧ наводок на токопроводящих элементах ограждающих конструкций и акустоэлектрических преобразований в ВТСС и линиях ТСПИ.
Комплекс обеспечивает измерение акустического давления, виброускорения, а также уровней сигналов НЧ наводок на токопроводящих элементах ограждающих конструкций, акустоэлектрических преобразований в линиях ТСПИ, расчет показателей эффективности защиты информации.
Задачи решаемые комплексом: |
|

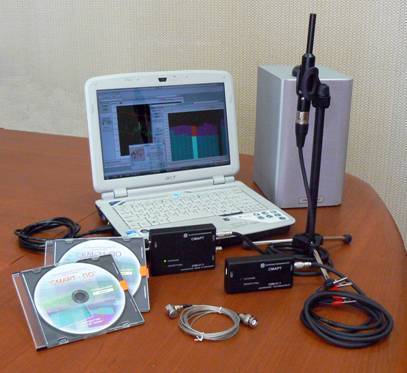

Комплектация:
- Измерительный блок маломощных электрических сигналов СКМ-23.1 - 1 шт.
- Измерительный блок акустических и вибрационных сигналов СКМ-23.2 - 1 шт.
- Компакт-диск со специальным программным обеспечением «СКМ-23ПО» (базовый комплект программного обеспечения) - 1 шт.
- Кабель подключения блока СКМ-23.1 (СКМ23.2) к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
- Руководство по эксплуатации анализатора СКМ23 - 1 шт.
- Комплект аксессуаров блока СКМ-23.1, включающий:
- - гальванический контакт подключения несимметричных линий - 1 шт.
- - гальванический контакт подключения симметричных линий - 1 шт.
- - кабель – переходник LEMO-BNC - 1 шт.
- - Т - коннектор для подключения к разъему BNC - 1 шт.
- - заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
- Комплект аксессуаров блока СКМ-23.2, включающий:
- - измерительный микрофон MP201 - 1 шт.
- - микрофонный предусилитель Р410 – 1 шт..
- - тренога для микрофона – 1 шт.
- - измерительный акселерометр AP98-100 - 1 шт.
- - кабель подключения микрофона к блоку СКМ-23.2 (BNC-BNC) - 1 шт.
- - кабель подключения акселерометра к блоку СКМ-23.2 (10-32 - BNC) - 1 шт.
- Дистанционно управляемый генератор тестовых сигналов «СМАРТ-ГШ1»
- Пульт (брелок) дистанционного управления генератором «СМАРТ-ГШ1»
- Компакт-диск с ПО «СМАРТ-ПО»
- Руководство по эксплуатации комплекса «СМАРТ»
- Руководство программиста и оператора по использованию программного обеспечения "СМАРТ-ПО"
- Паспорт
- Сумка-укладка.
Характеристики
Виды анализа (в режиме оценки параметров сигнала) | - спектральный анализ; - октавный анализ; - 1/3-октавный анализ |
Время оперативного развертывания | не более 10 мин |
Габаритные размеры прибора | 300х300х260 мм |
Группы решаемых задач | оценка эффективности защиты речевой информации / оценка параметров сигналов |
Диапазон воспроизводимых частот акустического теста, Гц | 80 - 12500 |
Диапазон измеряемых напряжений переменного тока, В | от 2×10-8 до 0,2 |
Диапазон измеряемых уровней | от 25 до 120 дБ (звукового давления) / от 5,6*10-4 до 31,6 (уровней виброускорения, м/с2) |
Диапазон частот измерений виброускорения, Гц | от 20 до 11200 Гц |
Диапазон частот измерений напряжений переменного тока, Гц | от 10 до 20000 |
Максимальный интегральный уровень звукового давления, создаваемого источником акустического теста на расстоянии 1 м, не менее, дБ | 94 |
Масса, кг | 5 |
Неравномерность АЧХ, дБ | ± 3 |
Относительная аппаратурная погрешность оценки разборчивости речи, не более, % | 5 |
Оцениваемый показатель эффективности защиты речевой информации от утечки по | акустическому и виброакустическому каналам; - отношение сигнал/шум, индексы артикуляции и словесная разборчивость речи / каналу АЭП - уровень сигнала и отношение сигнал/шум |
Погрешность измерений уровней звукового давления, дБ | не более 1 |
Пределы допускаемой относительной погрешности измерений уровней виброускорения | в поддиапазоне от 20 до 1000 Гц; ± 2 %; / в поддиапазоне от 1000 до 2000 Гц; ± 3 %; / в поддиапазоне от 2000 до 12500 Гц ± 5 % |
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, % | в диапазоне измерений от 2×10-8 до 10-7 В; ± 7 % / в диапазоне измерений от 10-7 до 0,2 В ± 5 % |
Разрешение в режиме спектрального анализа, кГц | 1,56 Гц |
Средняя наработка на отказ | 2000 час |
Уровень звукового давления в зоне излучателя помехи | от 20 до 12500 Гц |
