1. НАЗНАЧЕНИЕ

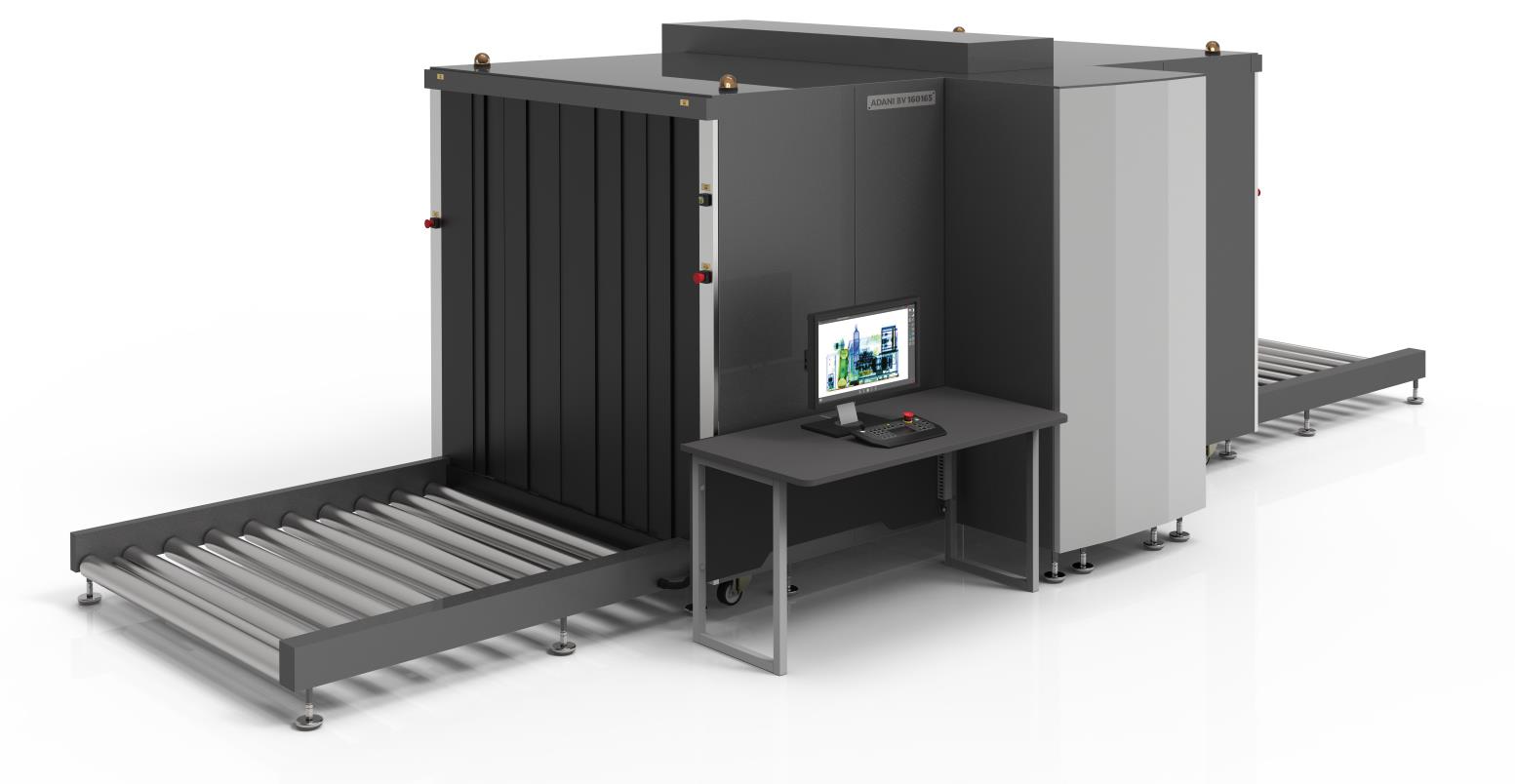

АДН 180 представляет собой однопроекционную рентгеновскую установку для досмотра багажа, обеспечивающую получение рентгеновских снимков с высоким разрешением, и оснащенную функцией автодетекции запрещенных объектов и угроз.Тоннель с шириной 1750 мм и высотой 1850 мм является оптимальным для досмотра негабаритного багажа, грузов и других крупных предметов, что идеально подходит для использования в пунктах досмотра объектов критической инфраструктуры, аэропортах, таможне, пограничной службе и других мест, где требуется надежное и бесперебойное функционирование систем досмотра.
Сканер АДН 180 использует функции автодетекции различных классов запрещенных объектов, уникальные палитры окрашивания и возможность сенсорного управления обеспечивают исключительный уровень эффективности операторов.
2. КЛЮЧЕВЫЕ ФУНКЦИИ

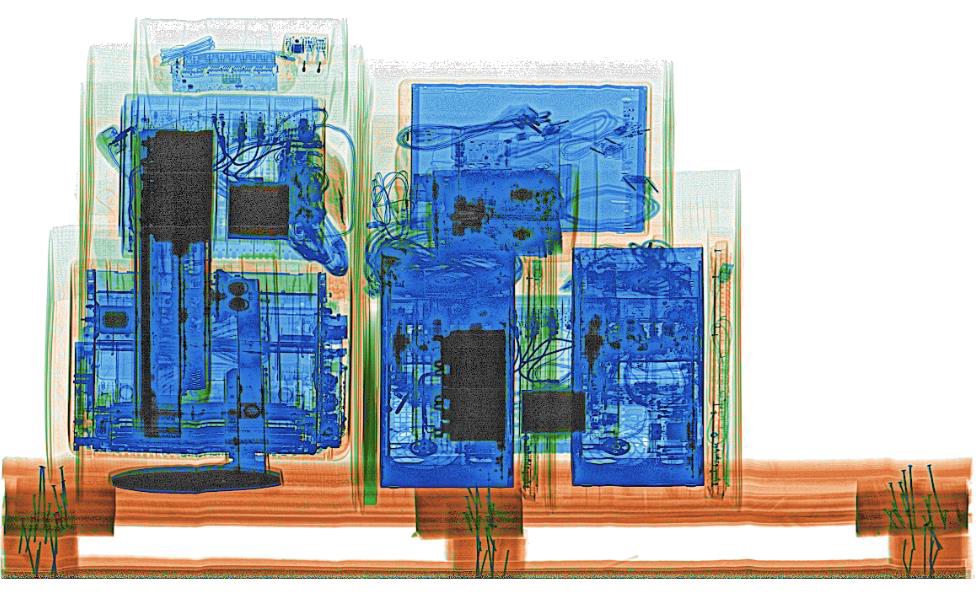

Увеличенный размер туннеляТоннель АДН 180 позволяет сканировать грузовые авиационные контейнеры и грузы на паллетах.
Повышенная грузоподъемность
Цепной привод и прочные ролики конвейера обеспечивают невероятную мощность конвейера в 3.000 кг распределенной нагрузки.
Автоматическое выделение подозрительных объектов (наркотики, взрывчатка)
Используемые в ПО алгоритмы автоматически выделяют на изображении такие объекты как оружие (бирюзовый цвет рамки), взрывчатые вещества (красный цвет рамки), наркотики (зеленый цвет рамки), а также не просвеченные области, которые могут скрывать опасные объекты (желтый цвет рамки). Эти функции значительно повышают эффективность работы оператора.

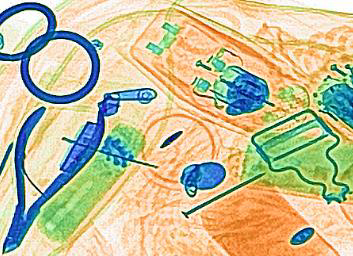

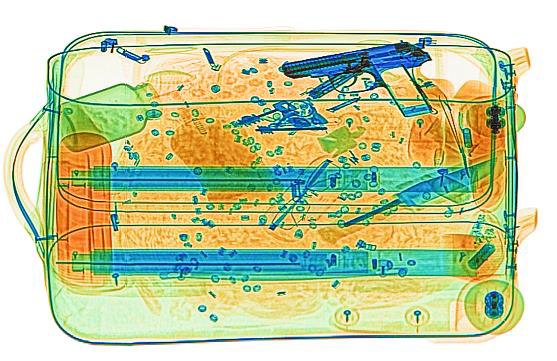

*Примеры изображений с выделением подозрительных объектов
Функция умного повышения четкости при увеличении - Smart Zoom
Благодаря уникальным алгоритмам программного обеспечения, кратно повышающим разрешение и четкость рентгеновских изображений, оператор при увеличении получает непревзойденную детализацию и способен достоверно распознавать детали объектов даже в сумках со сложным наполнением.
*Примеры рентгеновских изображений: простое увеличение и увеличение с функцией Smart Zoom.
Поддержка 7-и, 3-х цветной и непрерывной палитр окрашивания изображений
Оператору всегда доступен выбор: использовать привычную 3-х цветную раскладку (органика/неорганика/металлы) или более детальную 7-и цветную, которая позволяет более точно идентифицировать материалы по эффективному атомному номеру. Новые цвета поддерживают внимание оператора и при этом не перегружают его при длительной работе.
Это повышает качество работы операторов и пропускную способность пунктов досмотра.
Непрерывная палитра - улучшенная схема раскраски различных материалов на рентгеновских изображениях. Четкая, ранее недостижимая видимость и распознавание объектов даже при сложном наложении и различной толщине объектов с помощью градиентов оттенков и без цветового шума.
Телеметрия
Система удаленного мониторинга параметров оборудования помогает в режиме реального времени оценивать состояние и работу модулей сканера и заблаговременно уведомлять о возможных сбоях в ближайшем будущем.
Отказоустойчивая конфигурация АРМ
Специальная конфигурация АРМ оператора делает его программное обеспечение устойчивым к вирусам и другим пагубным вмешательствам.
Быстрый запуск и выключение
Установке необходимо всего не более 60 сек. на готовность к работе. Завершение работы системы происходит моментально и абсолютно безопасно для оборудования и данных
Контроль состояния системы
Состояние всех важных узлов и компонентов контролируется в режиме реального времени, что позволяет поддерживать работоспособность установки и своевременно информировать оператора об изменениях.

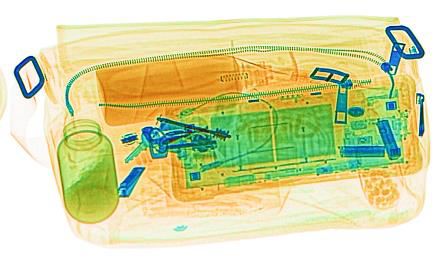

*Пример рентгеновского изображения
Описание палитр окрашивания изображений
| Тип материала | Эфф.ат.номер | 3 цвета | 7 цветов | Непрерывная палитра | Пример | Возможные угрозы |
| Легкая органика | 1-6 | Бронзовый | Красный |
|
Полиэтилен, легкие углеводороды |
Природный газ, бензин |
| Органика | 6-8 | Бронзовый | Бронзовый | Древесина, масло | Взрывчатка | |
|
Низкоплотная органика |
8-10 | Бронзовый | Оливковый | Бумага, алкоголь | Наркотики | |
|
Смешанные материалы |
10-12 | Зеленый | Лайм | Стекло |
Ювелирные изделия, драг. камни |
|
| Легкие металлы | 12-18 | Зеленый | Зеленый | Алюминий, кремний | Порох, детонаторы | |
|
Тяжелые металлы |
18-30 | Синий | Синий | Сталь |
Оружие, боеприпасы, ножи |
|
|
Плотные металлы |
30+ | Синий | Фиолетовый | Золото, серебро | Контрабанда | |
|
Непроницаемые материалы |
- | Черный | Черный | Черный | Свинец |
Маскировка опасных объектов |
3. ОБЩИЕ ХАРАКТЕРИСТИКИ
РАЗМЕРЫ|
Размеры досмотрового тоннеля - Ширина - Высота |
1750 мм 1850 мм |
|
Габаритные размеры, не более - Ширина - Высота - Длина |
2750 мм 2400 мм 6800 мм |
| Рабочая ширина конвейера | 1570 мм |
| Вес, не более |
3000 кг |
КОНВЕЙЕР
|
Максимальная распределенная нагрузка на конвейер |
3000 кг |
| Высота конвейера | 320 мм |
| Скорость ленты конвейера | 0.22±0.03 м/с |
| Уровень звука |
< 75 dB(A) |
ИСТОЧНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
| Напряжение анода | 200 кВ |
| Направление излучения | диагонально вбок |
| Система охлаждения |
герметичная масляная ванна с воздушным охлаждением |
| Безопасность пленок |
до ISO 1600 (33 DIN) |
ПРИЕМНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
| Тип | Два Г-образных массива | |
| Уровни серого | 65 536 | |
| Число элементов в массиве | 2560 | |
| * Обнаружительная способность по медной проволоке | 0.13 мм (36 AWG) | |
| * Проникающая способность по стали | 44 мм гарант. | 46 мм типично |
| Видимые уровни контраста, не менее | 24 |
ПАРАМЕТРЫ АРМ ОПЕРАТОРА
| Процессор | Не хуже 2,5 ГГц, 4 ядра, 8 МБ L3 |
| Накопитель | SSD, не менее 240 ГБ |
| ОЗУ | DDR4, не менее 16 ГБ |
| Монитор и управление |
2х ЖКИ монитора не менее 23.6” (1920х1080) с клавиатурой управления (длина кабеля клавиатуры управления КНТР - 3 м) или 2x ЖКИ сенсорных мультитач монитора 23,8” (1920х1080) с пультом управления |
| Операционная система | MS Windows 10 IoT, отказоустойчивая конфигурация |
ЭЛЕКТРОПИТАНИЕ
| Тип сети | Однофазная с заземлением |
| Вольтаж | 230 VAC ± 10% или 120 VAC ± 5% |
| Частота | 50 / 60 Гц |
| Потребляемая мощность | Не более 3 кВА |
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
| Рабочие: | |
| - температура окружающего воздуха | 0 - +40 С |
| - атмосферное давление, кПа | 84.0 - 106.7 |
| - относительная влажность (at + 20 С) | до 90%, без конденсата |
| При транспортировке: | |
| - температура окружающего воздуха | -20 - +50 С |
| При хранении: | |
| - температура окружающего воздуха | -10 - +50 С |
| - относительная влажность (at + 35 С) |
до 98%, без конденсата |
4.ФУНКЦИИ
4.1 Функции управления:• Автоматическое выделение подозрительных объектов (таких, как взрывчатка, наркотики, непросвеченные области) используя Zэфф. и оптическую плотность
• Функция контроля работы оператора TIP (Threat Image Projection)
• Защищенный вход в систему
• Многоуровневый пользовательский доступ с возможностью администрирования пользователей, ролей и уровня доступа.
• Просмотр рентгеновских изображений из предыдущей сессии
• Быстрый просмотр последних 10 изображений (настраиваемый параметр)
• Двунаправленное сканирование
• Режимы работы: сканирование с остановкой конвейера после каждого объекта или без остановки, с возможностью возврата объекта после сканирования
• Автоматическая диагностика работоспособности установки и отдельных узлов
• Автоматический прогрев рентгеновского генератора при длительном простое (при ежедневной эксплуатации сканера прогрев не требуется)
• Автоматическое сохранение рентгеновских изображений в архиве
• Счетчик багажа
• Отображение даты и времени, серийного номера установки и ID оператора
• Мультиязычный интерфейс
• Возможность выбора оператором 3-х, 7-и цветной или непрерывной палитры окрашивания
• Отображение версии ПО и серийного номера установки
• Отображение времени входа пользователя в систему и длительности текущей сессии
• Отображение суммарного времени работы системы
• Отображение статуса подключения, текущей температуры и суммарного времени работы источника рентгеновского излучения
• Визуализация срабатывания защитных блокировок
• Отображение статуса оптических датчиков
• Формирование служебных отчетов системы
• Наличие трех программируемых кнопок (в составе клавиатуры управления КНТР)
4.2 Работа с рентгеновскими изображениями:
• Инверсия цветов
• Режим черно-белого отображения
• Усиление границ
• Отображение только органики, органики и неорганики
• Отображение только металлов, неорганики и металлов
• Плавное регулирование гамма-коррекции
• Плавное регулирование яркости (в составе клавиатуры управления КНТР)
• Оптимизация контраста
• Окрашивание веществ с атомными номерами Z7, Z8, Z9
• Окрашивание веществ с атомными номерами из выбранного диапазона
• Окрашивание веществ в соответствии с выбранным диапазоном оптической плотности
• 96-кратное увеличение изображения
• Просмотр архива изображений
• Возможность сохранения изображений на внешние носители (флэш-накопители) в проприетарном формате или JЕPG
• Возможность конвертации рентгеновских изображений в формате UFF 2.0
• Возможность печать рентгеновских изображений
• Функция умного повышения четкости при увеличении - Smart Zoom
4.3 Сетевой функционал и интеграция:
• Возможность конвертации рентгеновских изображений в формат .png по локальной сети.
• Onvif совместимое устройство - передача рентгеновских изображений и другой информации по локальной сети с использованием стека протоколов семейства TCP/IP, и унифицированного протокола передачи данных и формата метаданных, разработанного на основе XML.
• Возможность привязки к рентгеновским изображениям паспортных и других данных досматриваемых лиц:
- Поддержка ПО работы со считывателями паспортов;
- Автоматическое распознавание данных и автозаполнение полей окна регистрации;
- Привязка в базе данных нескольких рентгеновских изображений багажа к одному досматриваемому лицу;
- Просмотр и анализ изображений и регистрационных данных из базы.
• Мониторинг событий и состояния рентгеновских установок по локальной сети с помощью ПО BAGVISION Monitor:
- Отображение перечня установок и их текущий статус (offline, online);
- Отображение текущего оператора, количество сканирований и журнал операций;
- Отображение действий установки в текущий момент времени (прогрев, сканирование, ожидание, ошибка);
- Отображение последнего полученного изображения.
5.ОПЦИИ
- Управление с помощью сенсорного монитора
- Подключение к локальной сети
- Удаленное рабочее место (до 25 м)
6.АКСЕССУАРЫ
- Рабочее место оператора (стол, кресло)
- Стойка для рабочего места оператора
- Набор тест-объектов
7.СЕРТИФИКАТЫ И СТАНДАРТЫ
7.1. ISO 9001:20157.2. EAC
7.3. СанПиН. РБ
В части радиационной защиты система соответствует ГН от 28.12.2012 № 213, СанПиН от 28.12.2012 № 213, СанПиН от 31.12.2013 № 137, СанПиН № 134 от 24.12.2015.
7.4. СанПиН. РФ
СанПиН 2.6.1.3488-17 (гигиенические требования по обеспечению радиационной безопасности при обращении с лучевыми досмотровыми установками)
СанПиН 2.6.1.2523-09 (нормы радиационной безопасности).
8.РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ
Конструкция установки при всех возможных условиях эксплуатации обеспечивает ослабление мощности эквивалента амбиентной дозы рентгеновского излучения в любой доступной точке на расстоянии 0,1 м от внешней поверхности установки до уровня не более 1 мкЗв/ч.Для соответствия требованиям рентгеновской безопасности установка должна располагаться на горизонтальной поверхности. Уклон не должен превышать 3°.
