Техническое средство защиты речевой информации от утечки по оптико-электронному (лазерному) каналу "Соната-АВ4Л"
Подробнее
10 320 р.
Задать вопрос
Гарантия 1 год
Описание
Изделие входят в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (далее – Система) и сертифицировано в ее составе.
Примечания.
Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных "мишеней".
Типовой комплект Изделия:

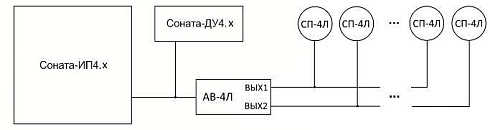

Электропитание, управление и контроль работы Изделия осуществляется в составе Системы "Соната-АВ4Б". Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы "Соната – АВ4Б". В случае отсутствия последней на объекте выполняется подключение по схеме (см. рис. 1)
Генераторный блок "АВ-4Л" осуществляет визуальную индикацию режима работы с помощью индикатора "РЕЖИМ". Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления "Соната-ИП4.х" и отображается на пульте управления "Соната-ДУ4.3". Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО "Камертон" через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока "АВ-4Л". По умолчанию в Изделии настроены 2 профиля защиты – с минимальным и максимальным уровнем шумового сигнала.

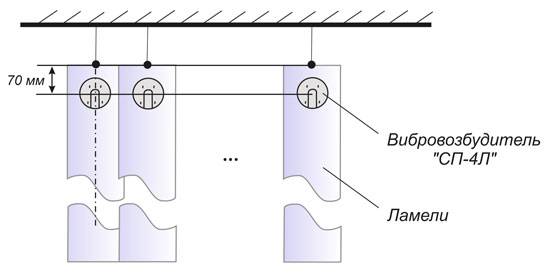

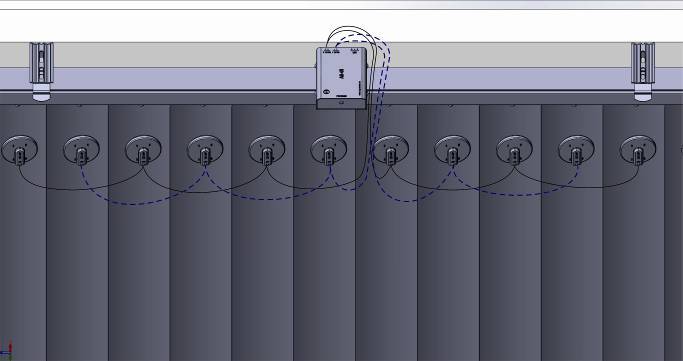

Монтаж вибровозбудителей на ламели оконных жалюзи выполняется согласно рисункам 2 и 3. Расстояние от верхней кромки ламели до оси вибровозбудителей "СП-4Л" 70 мм является рекомендуемым и может быть иным при выполнении норм.
Примечания.
- Кроме октавной полосы со среднегеометрической частотой 125 Гц.
- Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей.
- Указаны типовые значения: ширины и толщины и длины. Размеры могут быть изменены с учетом выполнения норм.
Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных "мишеней".
Типовой комплект Изделия:
Наименование | Количество | Примечание |
Генераторный блок "АВ-4Л" |
1 шт. (1 на 36 вибровозбудителей) |
Обязательный элемент. Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей |
Вибровозбудитель "СП-4Л" |
10 ... 36 шт.(Количество равно количеству ламелей.) |
Обязательный элемент. - «» - |
Соединительные кабели | 1/2 шт (определяется вариантом раздвижения ламелей) | Обязательный элемент. Количество разъемов равно количеству вибровозбудителей |
Блок электропитания и управления "Соната-ИП4..х" | Один на 5(15) генераторных блоков. (5 шт. для ИП4.3, 15 шт. для ИП4.1) | Необходим только в случае отсутствия ТСЗИ "Соната-АВ4Б" на объекте. |
Пульт управления "Соната-ДУ4.3" | 1 на комплекс ТСЗИ | - «» - |
Электропитание, управление и контроль работы Изделия осуществляется в составе Системы "Соната-АВ4Б". Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы "Соната – АВ4Б". В случае отсутствия последней на объекте выполняется подключение по схеме (см. рис. 1)
Генераторный блок "АВ-4Л" осуществляет визуальную индикацию режима работы с помощью индикатора "РЕЖИМ". Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления "Соната-ИП4.х" и отображается на пульте управления "Соната-ДУ4.3". Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО "Камертон" через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока "АВ-4Л". По умолчанию в Изделии настроены 2 профиля защиты – с минимальным и максимальным уровнем шумового сигнала.
Монтаж вибровозбудителей на ламели оконных жалюзи выполняется согласно рисункам 2 и 3. Расстояние от верхней кромки ламели до оси вибровозбудителей "СП-4Л" 70 мм является рекомендуемым и может быть иным при выполнении норм.
Характеристики
Влажность | до 80 % при температуре +25 ºС |
Габаритные размеры прибора | "АВ-4Л" - 215х96х71 / вибровозбудитель "СП-4Л" - диаметр 48 мм |
Диапазон рабочих температур | от +5 до +40 ºС |
Диапазон рабочих частот | 90 ... 11 200 Гц |
Диапазон регулирования интегрального уровня, дБ, не менее | 10 |
Диапазон регулирования октавных уровней, дБ, не менее | 6 |
Индикация | светодиодная (- непосредственно на генераторном блоке "АВ-4Л"); комбинированная (на других элементах Системы) |
Интерфейс управления | ReBus-3 |
Количество шумовых выходов, шт. | 2 |
Максимальное число подключаемых вибровозбудителей, шт. | 36 |
Масса прибора | "АВ-4Л" - 24 г; "СП-4Л" - 12 г |
Напряжение электропитания, В | 10 - 14 |
Ток, потребляемый генераторным блоком "АВ-4Л" от линии питания, мА, не более | 100 |
