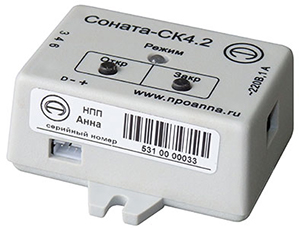

Блок сопряжения с внешними устройствами "Соната-СК4.2" (далее – Изделие) представляет собой специализированный контроллер – коммутатор сети 220 В.
Подробнее
13 440 р.
Задать вопрос
Гарантия 1 год
Описание
Описание:
Основное назначение Изделия – сопряжение электропривода оконных створок с комплексом технических средств защиты информации ТСЗИ, установленным в выделенном помещении, имеющем открывающиеся окна. Управление нагрузкой (электроприводом) осуществляется путем подачи/отключения напряжения электропитания 220 В на один из двух входов ("Прямой ход", "Обратный ход").Подключение Изделия к комплексу ТСЗИ осуществляется по линии электропитания и управления ReBus 3(3).
Команды управления электроприводом могут быть переданы удаленно (от блока "Соната-ИП4.х") либо кнопками ручного управления, расположенными на корпусе изделия "Соната-СК4.2".
Изделие запрограммировано таким образом, что при активации комплекса ТСЗИ происходит принудительное закрывание окна, при этом приоритет имеют команды удаленного управления. По окончании активной работы комплекса ТСЗИ створки окна устанавливаются в ранее установленное положение.
Изделие "Соната-СК4.2" входит в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.
Режим работы (состояние) Изделия можно контролировать по светодиодному индикатору "Режим", расположенному на его верхней панели в соответствии с Таблицей 1.
Таблица 1:
Режим работы | Действия | Индикация |
Защита выключена | Окно открыто. Кнопки ручного управления "Откр", "Закр" - работают. | Редкие вспышки индикатора зеленого цвета. |
Защита включена | Окно закрыто. Кнопки "Откр", "Закр" - не работают. | Индикатор горит постоянно зеленым цветом |
Авария | Выявлена неисправность системы | Индикатор мигает красным цветом |
Защита выключена | Окно закрыто. Работает кнопка "Откр" | "Мерцание" индикатора зеленого цвета |
Окно в движении | Частые вспышки индикатора зеленого цвета |
Характеристики
Блок питания и управления | "Соната-ИП4.х" |
Время непрерывной работы прибора | 8 ч |
Габаритные размеры прибора | 68х68х32 |
Интерфейс управления | ReBus-3 (3) |
Количество каналов управления | 1 |
Масса прибора | 65 г |
Нагрузочная способность, А, не менее | 1 |
Напряжение питания, В | 12 ± 2 |
Ток потребления | не более 20 мА |
Электропитание прибора | не менее 10 В |
