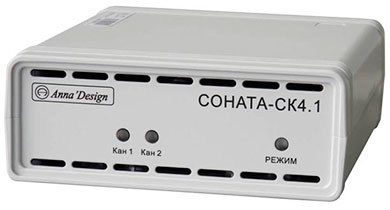

Блок сопряжения с внешними устройствами "Соната-СК4.1" (далее – Изделие) предназначен для дистанционного включения/отключения аппаратуры иных производителей (не имеющей интерфейса Rebus3 (3-пр)), интегрированной в комплекс ТСЗИ.
Подробнее
18 000 р.
Задать вопрос
Гарантия 1 год
Описание
Описание:
Изделие "Соната-СК4.1" входит в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.Изделие представляет собой двухканальный удаленно управляемый коммутатор сети 220 В (1 канал), совмещенный с коммутатором общего назначения (2 канал).
Первый канал 1 обеспечивает управление внешним устройством путем подачи/отключения напряжения питания 220 В / 50 Гц (канал 1).
Второй канал - путем замыкания/размыкания "сухого" контакта в цепи "слаботочного" управления внешним устройством (если таковое имеется).
Обратная связь с объектом управления осуществляется путем передачи по каналу Rebus3 (3-пр) информации:
- о токе в нагрузки по сети 220 В, подключенной к выходу канала 1;
- о состоянии логического уровня слаботочного выхода объекта управления (если таковой имеется) либо "сухого контакта", фиксирующего состояние объекта управления (канал 2).
Примеры использования Изделия:
Задача 1: В контролируемой зоне установлен комплекс ТСЗИ, включающий в себя СВАЗ, аппаратуру защиты от ПЭМИН, размыкатели как защиту от электроакустических каналов утечки. Необходимо дополнить комплекс устройством блокирования сотовой связи. При этом должно сохраняться условие включения/выключения и контроля состояния комплекса с единого пульта.Решение: Использование комплекса ТСЗИ 3095, включающего в себя блок сопряжения "Соната-СК4.1". Устройство подавления сотовой связи подключается к каналу 1 блока сопряжения "Соната-СК4.1" и включается/выключается вместе со всеми элементами комплекса с пульта "Соната-ДУ4.3". Контроль состояния устройства подавления сотовой связи осуществляется путем контроля тока в нагрузке канала 1.

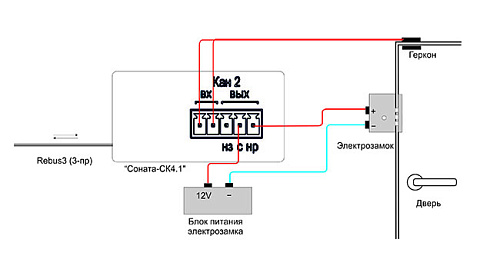

Задача 2: Необходимо дополнить комплекс ТСЗИ возможностью блокировки входной двери при включении комплекса. Дверь оснащена электрозамком.
Решение: Подключение электрозамка к каналу 2 блока сопряжения "Соната-СК4.1".Настройка необходимых замкнутых и разомкнутых каналов осуществляется с помощью СПО "Камертон". В результате – при включении комплекса ТСЗИ срабатывает электрозамок, дверь блокируется. Контроль состояния осуществляется путем контроля состояния ответного "сухого контакта" объекта управления (изобр. 2).
Характеристики
Влажность | до 80 % при 25 oC |
Габаритные размеры прибора | 166х142х60 |
Диапазон рабочих температур | от +5 до +40 oC |
Интерфейс управления | ReBus-3 (3-пр) |
Максимальная активная (реактивная) мощность нагрузки | канал-1,не менее - 1 000 Вт (1 000 ВА) / канал-2,не менее - 1 000 Вт (240 ВА) |
Масса прибора | 680 г |
Мощность, потребляемая от сети, Вт, не более | 40 |
Стабильность электропитания | От -15 % до +10 % |
Электропитание | Сеть ~220 В, 50 Гц |
