Входит в состав системы "ЛГШ-404".
Подробнее
5 200 р.
Задать вопрос
Гарантия 1 год
Описание
Описание:

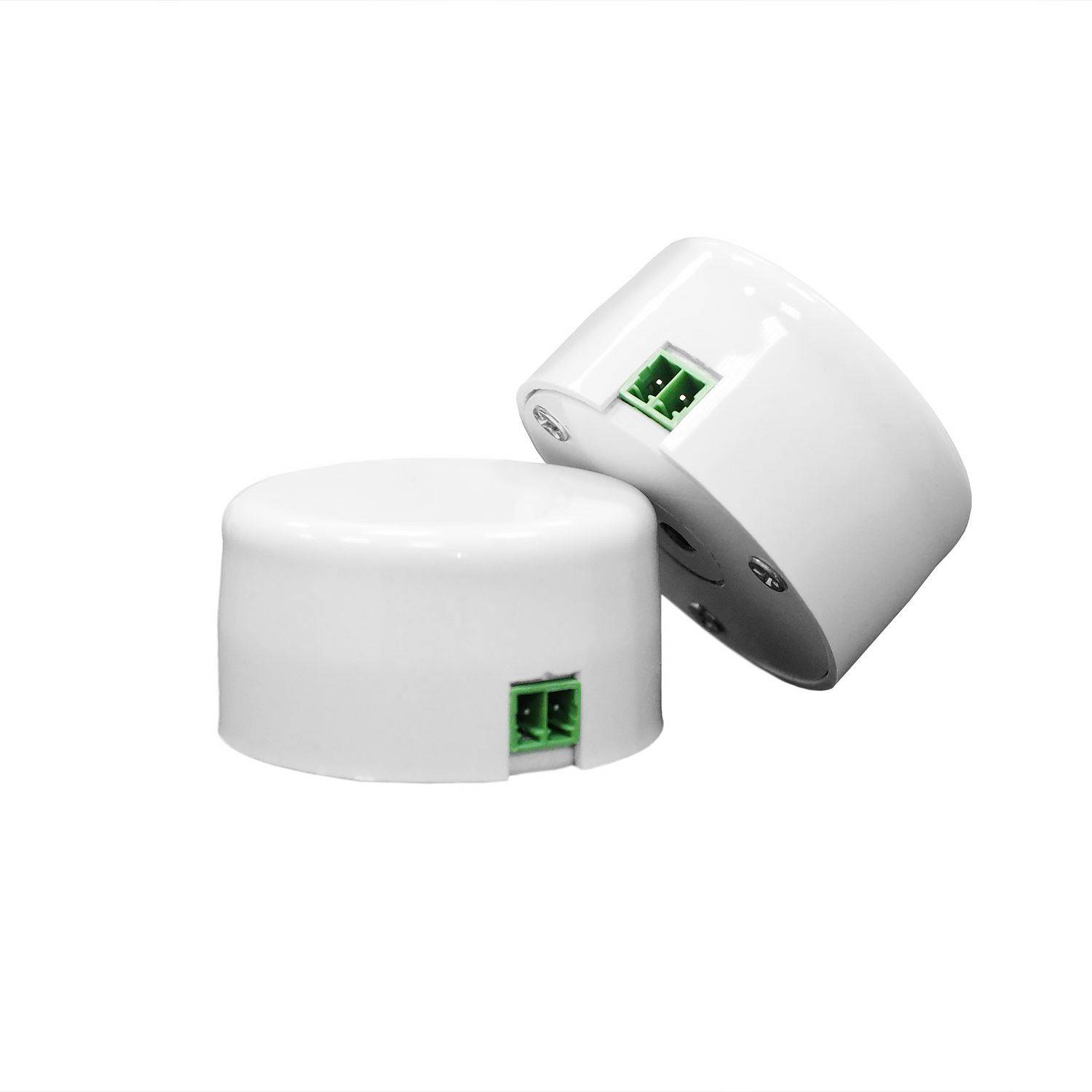

Вибровозбудитель предназначен для возбуждения вибрационных колебаний. В зависимости от типа крепежа он может устанавливаться на:-
стеклах оконных блоков, ограждающих выделенное помещение
-
различных элементах строительных конструкций (стены, потолки, полы) ограждающих выделенные помещения
-
инженерных коммуникациях (трубных коммуникациях), выходящих за пределы выделенных помещений
Инструменты | Порядок действий |
Вам понадобится:
|
6. В разъемы каждого вибровозбудителя «ЛВП-10» подключить кабель со стороны винтового клеммника KLS2-EDK. |
Данные действия позволят подключить два преобразователя к генераторному блоку «ЛГШ-404». При необходимости соединения двух преобразователей между собой используется обжимная трехпроводная клемма, один контакт которой остается незадействованным.
Крепеж вибровозбудителя "ЛВП-10":
Для элементов строительных конструкций (стены, потолки, полы) Схема крепления | |
Крепежный штырь с острым краем с одной стороны и резьбой с другой стороны. Радиус действия одного вибровозбудителя зависит от материала строительных конструкций и составляет ориентировочно 1,5 м. Рекомендации по монтажу: В строительной конструкции просверливается отверстие (диаметр сверла 5 мм) и заливается клей. На крепежный штырь накручивается гайка и забивается в отверстие молотком, после гайка снимается и на крепежный штырь устанавливается вибровозбудитель. |
|
Для инженерных коммуникаций (трубных коммуникаций) | |
Выполнен в виде двух крепежных скоб (каждая скоба имеет два отверстия, одно из отверстий имеет резьбу) и соединительных винтов. Рекомендации по монтажу: Крепление выполняется на каждый независимый участок инженерно-технических коммуникаций (например, водопровод и т.д.). |
|
Для стекол оконных блоков | |
Выполнен в виде специальной пластины и соединительного винта. Для каждой оконной секции требуется установка вибровозбудителя, радиус действия одного вибровозбудителя составляет ориентировочно 2 м. Рекомендации по монтажу: Установка пластины на стекло осуществляется с помощью двухкомпонентного клея (рекомендуется «POXIPOL»). Одна упаковка «POXIPOL» позволяет установить около 50 вибровозбудителей на оконные блоки. |
Подсоединение клеммы
Для установки винтового клеммника KLS2-EDK необходимо вставить жилы кабеля в клеммник и закрутить винты, входящие в его состав. Далее подключить клеммник к вибропреобразователю в соответствующий разъем.Монтаж электрической схемы
Электрическую схему удобно представить в виде параллельного соединения блоков – однотипных последовательных и/или последовательно-параллельных соединений преобразователей. Количество и места размещения преобразователей определяются для каждого конкретного помещения индивидуально.
Красными точками на схемах обозначаются места соединения элементов схемы с помощью обжимной трехпроводной клеммы.
Для подключения от 1 до 6 преобразователей на канал генератора следует воспользоваться схемой 1.
Схема 1 – До 6 преобразователей на выход
Для подключения 7 и более преобразователей на канал генератора следует воспользоваться схемами 2 - 4. При подключении нечетного количества преобразователей блоки модифицируются путем исключения лишних преобразователей. Возможно включение различных блоков в электрическую схему, однако рекомендуется использовать блоки с около равным количеством преобразователей.
Например,
- Для подключения 7 преобразователей – воспользуйтесь двумя блоками схемы 2, исключив из одного блока один вибропреобразователь.
- Другой вариант для подключения 7 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 4.
- Для подключения 10 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 3.
Схема 2 – До 20 преобразователей на выход (по 4 преобразователя в одном блоке)
Схема 3 – До 18 преобразователей на выход (по 6 преобразователей в одном блоке)
Схема 4 – До 15 преобразователей на выход (по 3 преобразователя в одном блоке)
Характеристики
Габаритные размеры прибора | 55×55×30 |
Комплектация | Крепёж для монтажа - 1 шт. / Клеммник винтовой KLS2-EDK 2-контактный - 1 шт. |
Масса, кг | 0.12 |
