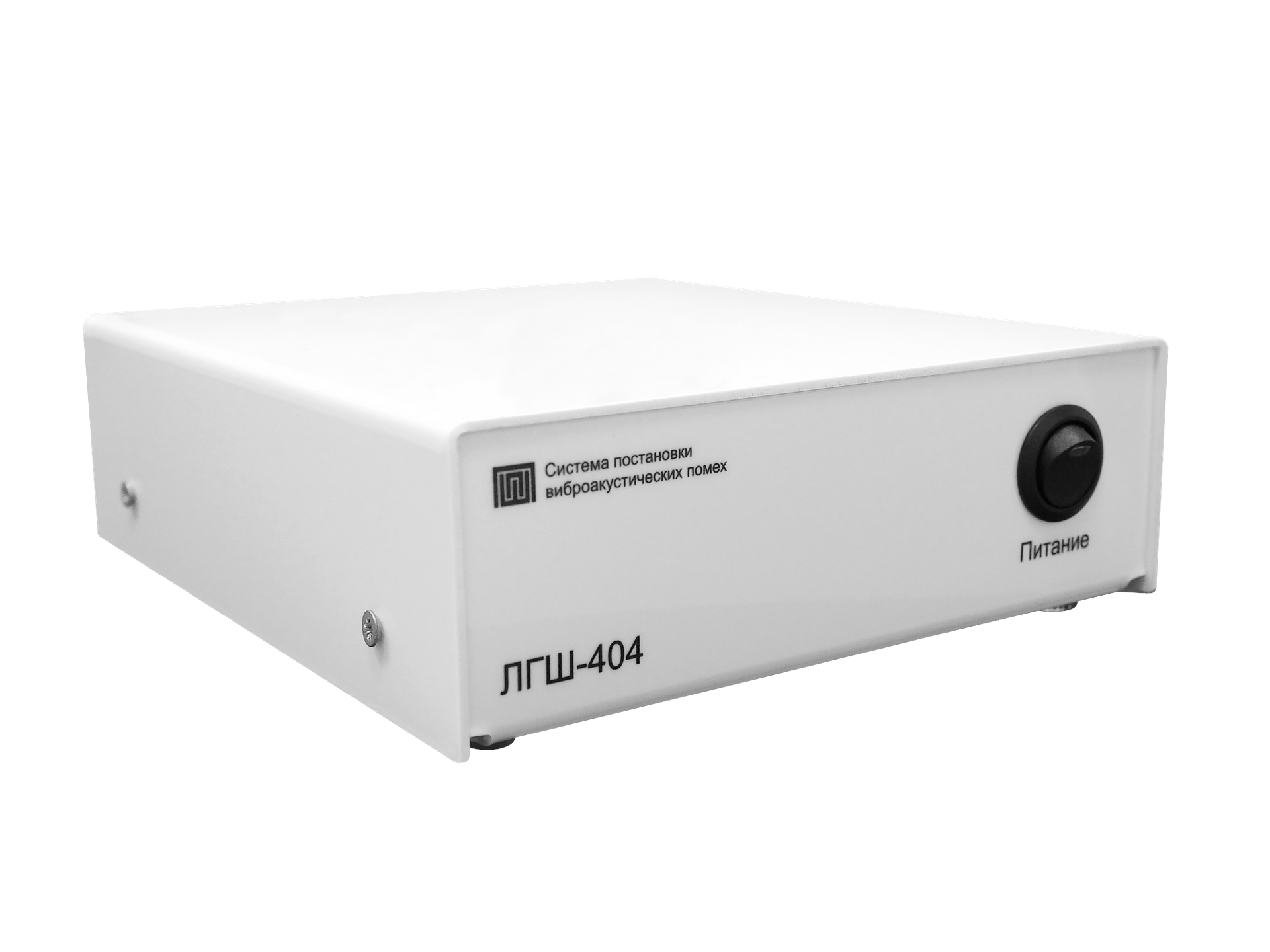

Генераторный блок "ЛГШ-404"

Описание:

Изделие предназначено для защиты акустической речевой информации от утечки по виброакустическому и акустическому каналам. Изделие соответствует типу «А» – средства акустической и вибрационной защиты информации с центральным генераторным блоком и подключаемыми к нему по линиям связи пассивными (не содержащими в своей конструкции индивидуальные задающие источники шума, требующие электропитания) преобразователями.

---

• Изделие оснащено счетчиком учета времени наработки, учитывающим и отображающим в часах и минутах суммарное время работы Изделия в режиме формирования маскирующих помех
• Изделие оснащено визуальной системой индикации нормального режима работы и визуально-звуковой системой индикации аварийного режима (отказа)

• Конструкция Изделия обеспечивает защиту органов регулировки выходного шумового сигнала от несанкционированного изменения и обнаружение несанкционированного доступа к ним


Устройство и работа

Изделие представляет собой генератор шумовых помех и подключаемые к нему по линиям связи пассивные преобразователи – вибровозбудители «ЛВП-10» и акустические излучатели «ЛВП-2а». Генераторный блок оснащен двумя независимыми выходами, к каждому из этих выходов могут быть подключены преобразователи. К генераторному блоку можно подключить не более 40 преобразователей, при этом к каждому выходу подключается не более 20. Подключение «ЛВП-10» и «ЛВП-2а» для удобства можно осуществлять на разные выходы генераторного блока.

В Изделии предусмотрена возможность регулировки уровня шумового сигнала и частотной коррекции сигнала для каждого выхода в отдельности, а также возможность дистанционного включения и выключения при помощи проводного пульта дистанционного управления. В качестве пульта ДУ может использоваться программно-аппаратный комплекс «Паутина».

Органы управления и регулировки

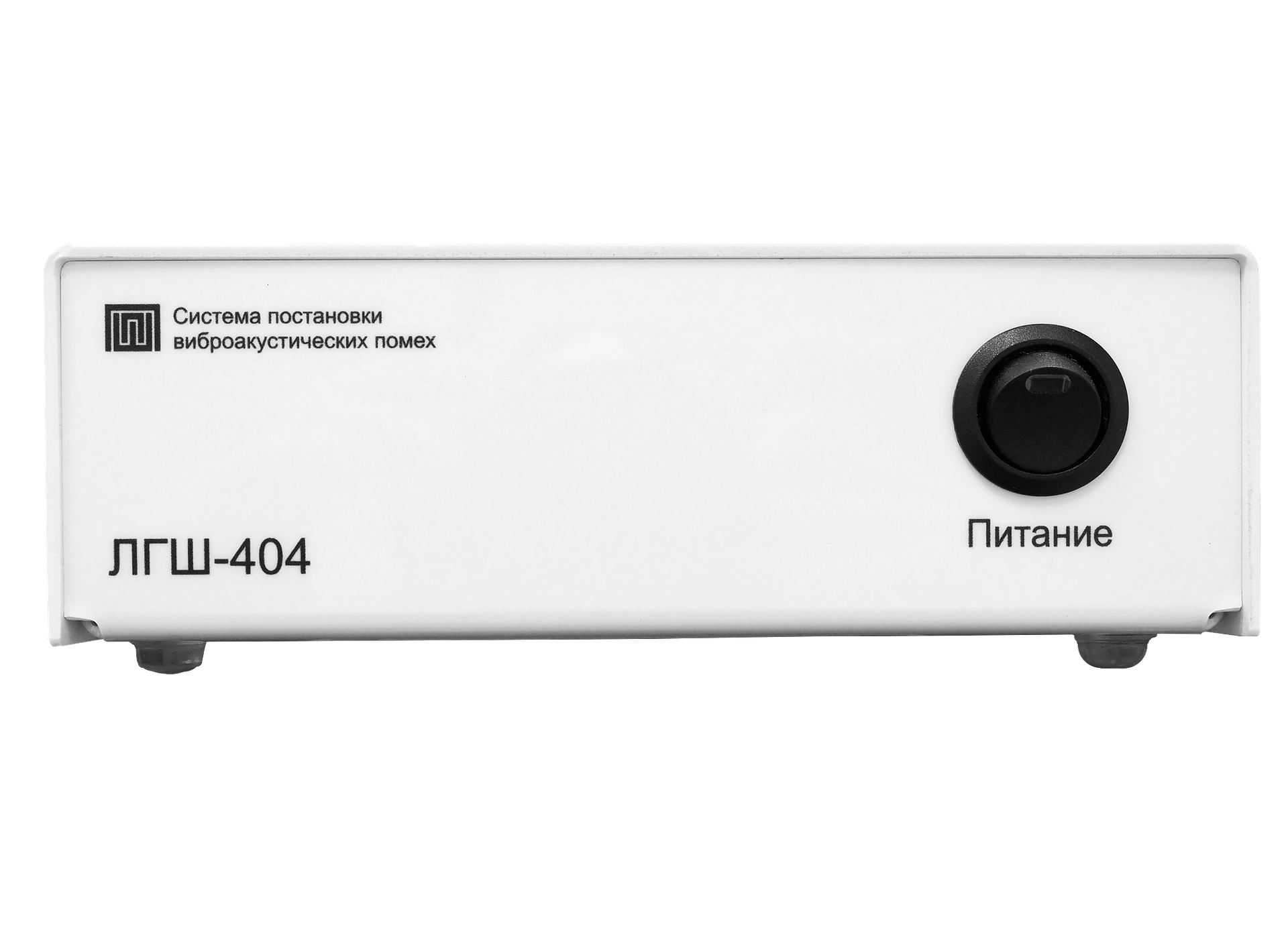

Передняя панель генераторного блока:
1 - кнопка «Питание»
2 - индикатор включения

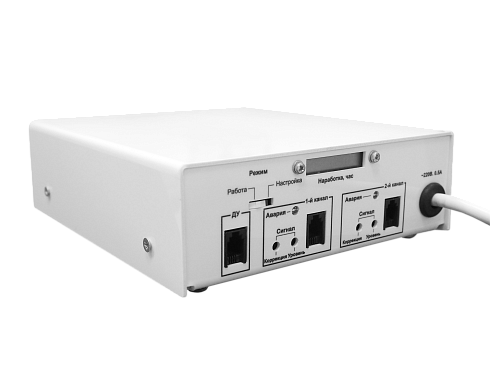

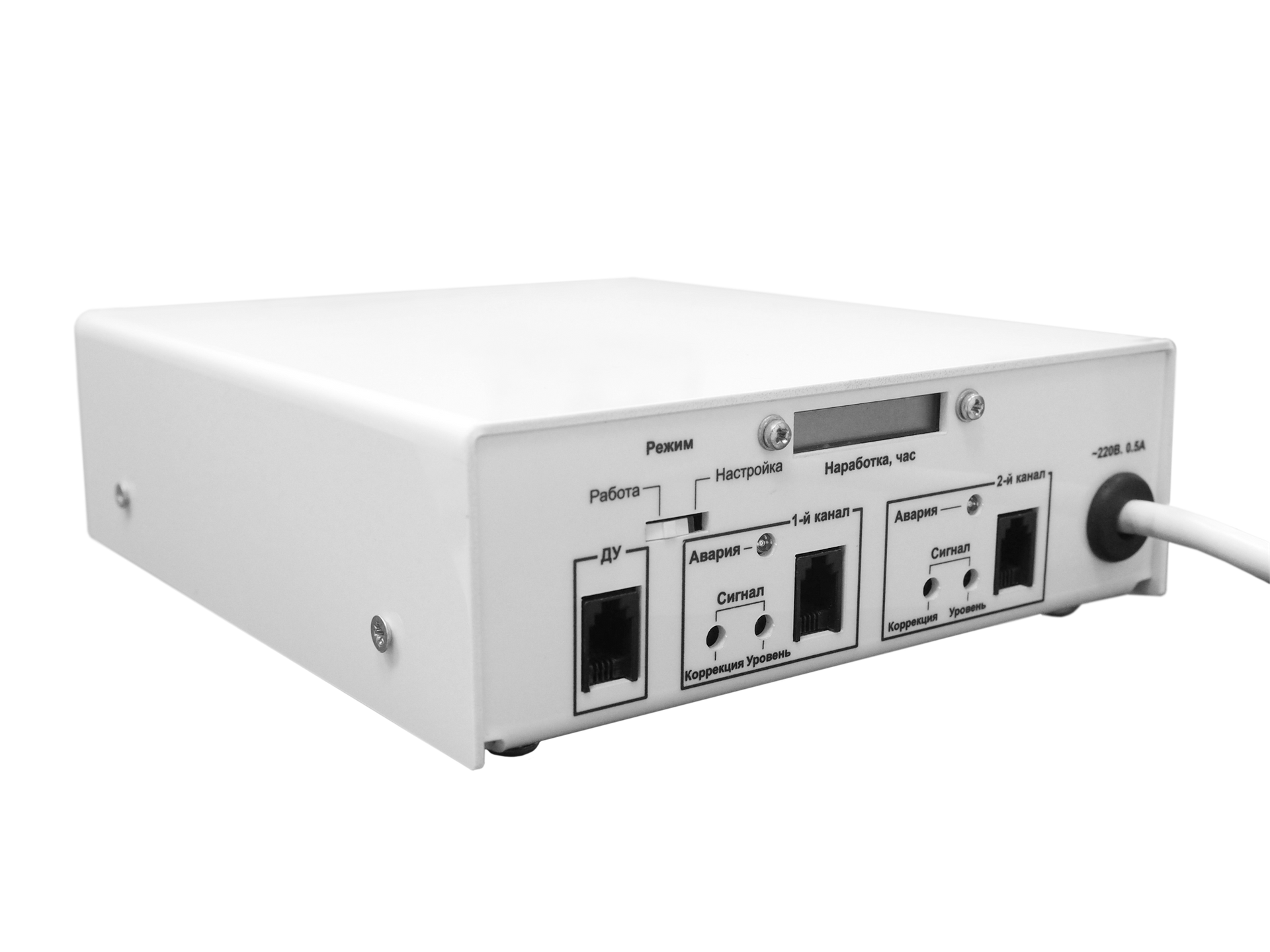

Задняя панель генераторного блока:
1 - разъем для подключения пульта ДУ
2 - переключатель режимов работы
3 - регулятор частотной коррекции первого выхода
4 - счетчик учета времени наработки
5 - регулятор уровня выходного сигнала первого выхода
6 - индикатор состояния первого выхода
7 - регулятор частотной коррекции второго выхода
8 - разъем для подключения нагрузки к первому выходу
9 - регулятор уровня выходного сигнала второго выхода
10 - индикатор состояния второго выхода
11 - разъем для подключения нагрузки к второму выходу

Режим работу

Наименование	Описание
Работа	Осуществляется генерация электрических шумовых сигналов, ведется учет суммарного времени работы, контроль наличия выходного шумового сигнала, а также количества подключенных преобразователей.
Аварийный режим	Работа Изделия нарушена, учет времени работы не ведется, выполняется оповещение о нарушении работы при помощи световой и звуковой сигнализации.
Настройка	Предназначен для настройки Изделия; учет времени работы Изделия не ведется.
Измерение	Изделие находится в данном режиме после переключения между режимами «Настройка» и «Работа». Проводится измерение электрического сопротивления нагрузки для возможности последующего отслеживания ее изменения. После проведения необходимых измерений Изделие автоматически переходит в режим «Работа».

Эксплуатационные ограничения

• В месте установки генераторного блока должна обеспечиваться естественная циркуляция воздуха
• Если Изделие находилось в условиях отрицательных температур, то перед включением Изделия его необходимо выдержать при комнатной температуре не менее 4-х часов

• Не рекомендуется размещать генераторный блок вблизи нагревательных приборов и других источников повышенного тепловыделения

• Запрещается включать Изделие без нагрузки

• Монтаж и установку Изделия необходимо осуществлять в обесточенном состоянии

• Не допускается попадание влаги на корпус Изделия

• Монтаж Изделия и его настройку следует производить силами организации, имеющей лицензию на право оказания услуг в области технической защиты информации

• Генераторный блок запрещается накрывать или располагать ближе 2 см к другим поверхностям. Запрещается располагать генераторный блок в замкнутых пространствах, затрудняющих или препятствующих воздухообмену вокруг генераторного блока

• Не допускается подключение или отключение преобразователей во время работы Изделия

• Запрещается эксплуатация при нарушении целостности изоляции кабелей

Схемы подключения

Подсоединение кабельной вилки


В телефонной вилке имеется 4 контакта для подключения жил проводов. При подключении провода используется два контакта: для подключения первой жилы провода используются контакты 1 или 2, для подключения второй жилы провода - контакты 3 или 4.



Заглушка для ннеиспользуемого разъема подключения нагрузки

В случае, когда один из разъемов генераторного блока остается без подключаемой нагрузки в виде преобразователей, необходимо обязательно подключить специально предназначенную заглушку, которая поставляется в комплекте с Изделием.


Монтаж
Подключение преобразователей к генераторному блоку "ЛГШ-404"

Инструменты	Порядок действий
Вам понадобится: Кабель с обжимкой / бухта + вилка телефонная + кримпер для обжима разъемов 4P4C Кримпер для съема изоляции Клеммник винтовой KLS2-EDK 2-контактный Отвертка	Удалить верхний слой изоляции кабеля на расстоянии 5-7 мм от края при помощи кримпера для съема изоляции. Для установки телефонной вилки необходимо до упора вставить жилы кабеля в телефонную вилку и при помощи кримпера для обжима разъемов 4P4C обжать вилку. В разъем генераторного блока для подключения нагрузки подсоединить кабель со стороны телефонной вилки до упора (до щелчка). Дополнительные действия для установки "ЛВП-10": Для установки винтового клеммника KLS2-EDK необходимо вставить жилы кабеля в клеммник и закрутить винты, входящие в его состав. В разъем вибровозбудителя подключить кабель со стороны винтового клеммника KLS2-EDK.
