Предназначен для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок.
Подробнее
Задать вопрос
Гарантия 1 год
Описание
Описание
Программно-аппаратный комплекс "Навигатор-П3М" предназначен для поиска и измерения ПЭМИН при контроле защищённости объектов информатизации от утечки информации, для оценки эффективности средств защиты информации от утечки за счёт ПЭМИН, для автоматизации измерений и расчётов показателей защищенности информации при проведении специальных исследований (СИ).
При проведении СИ, комплекс обеспечивает:
- Расчёт показателей защищённости информации от утечки за счёт побочных электромагнитных излучений и наводок в ходе стендовых специальных исследований;
- Расчёт показателей защищённости информации от утечки за счёт побочных электромагнитных излучений и наводок в ходе объектовых специальных исследований при отсутствии САЗ на объекте информатизации;
- Расчёт показателей защищённости информации от утечки за счёт побочных электромагнитных излучений и наводок в ходе объектовых специальных исследований при функционировании САЗ на объекте информатизации;
- Инженерный анализ исследуемых объектов информатизации на наличие побочных электромагнитных излучений и наводок;
- Инженерный анализ систем активной защиты исследуемых объектов информатизации.
"Навигатор-П3М" обеспечивает расчёт следующих показателей защищённости информации от утечки за счёт ПЭМИН:
- В ходе стендовых специальных исследований:
- Размера зоны 2 - R2, м;
- Размера зоны 1 - r1, м;
- Размера зоны 1`- r1`, м;
- Требуемой защищенности цепей электропитания и заземления, G, дБ.
- отношение пикового значения напряженности электрической составляющей электромагнитного поля информативного сигнала к напряженности нормированных шумов на границе контролируемой зоны при отсутствии САЗ на объекте информатизации – ΔЕ;
- отношение пикового значения напряженности магнитной составляющей электромагнитного поля информативного сигнала к напряженности нормированных шумов на границе контролируемой зоны при отсутствии САЗ на объекте информатизации – ΔЕ;
- отношение пикового значения напряжения информативного сигнала, наведенного на токопроводящих коммуникациях защищаемого объекта, в том числе цепях электропитания и заземления, к напряжению нормированных шумов по эфиру, наведенных на токопроводящих коммуникациях защищаемого объекта, при отсутствии САЗ на объекте информатизации - ΔНАВ;
- отношение пикового значения напряженности электрической составляющей электромагнитного поля информативного сигнала к напряженности нормированных шумов на границе контролируемой зоны при функционировании САЗ на объекте информатизации - ΔЕ САЗ;
- отношение пикового значения напряженности магнитной составляющей электромагнитного поля информативного сигнала к напряженности нормированных шумов на границе контролируемой зоны при функционировании САЗ на объекте информатизации – ΔН САЗ;
- отношение пикового значения напряжения информативного сигнала, наведенного на токопроводящих коммуникациях защищаемого объекта, в том числе цепях электропитания и заземления, к напряжению нормированных шумов по эфиру, наведенных на токопроводящих коммуникациях защищаемого объекта, при функционировании САЗ на объекте информатизации - ΔНАВСАЗ.
В режиме расчёта показателей защищенности информации от утечки за счёт ПЭМИН в ходе стендовых и объектовых испытаний "Навигатор-П3М" обеспечивает измерение:
- Напряжённости электрической составляющей электромагнитного поля информативных сигналов и помех, в том числе, создаваемых системами активной защиты, в автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 2 ГГц;
- Напряжённости магнитной составляющей электромагнитного поля информативных сигналов и помех, в том числе, создаваемых системами активной защиты, автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 30 МГц;
- Напряжения информативных сигналов и помех, в том числе, создаваемых системами активной защиты в сетях электропитания, линиях связи, управления и передачи данных и т. п., в автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 300 МГц.
В режиме инженерного анализа исследуемых объектов информатизации на наличие побочных электромагнитных излучений и наводок, а также систем активной защиты "Навигатор-П3М" обеспечивает измерение:
- Напряжённости электрической составляющей электромагнитного поля информативных сигналов и помех, в том числе, создаваемых системами активной защиты, в автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 27000 МГц (в зависимости от модификации);
- Напряжённости магнитной составляющей электромагнитного поля информативных сигналов и помех, в том числе, создаваемых системами активной защиты, автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 30 МГц;
- Напряжения информативных сигналов и помех, в том числе, создаваемых системами активной защиты в сетях электропитания, линиях связи, управления и передачи данных и т. п, в автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 9 кГц - 300 МГц;
- Напряжения информативных сигналов и помех при подключении источников непосредственно или через согласующие устройства, не входящие в состав комплекса, к входу анализатора спектра в автоматизированном и экспертном (ручном) режиме в диапазоне рабочих частот 10 Гц - 40000 МГц (в зависимости от модификации).
"Навигатор-П3М" обеспечивает измерение пиковых значений амплитуды сигналов ПЭМИН и объектовых помех на частотах сигналов ПЭМИН, а также среднеквадратических значений амплитуды шума, формируемого системами активной защиты.
При поиске сигналов ПЭМИН "Навигатором-П3М" применяются следующие методы:
- автоматический параметрически-корреляционный метод поиска ПЭМИН мониторов;
- автоматизированный разности панорам;
- экспертный аудио-визуальный;
- экспертный поиск по гармоникам.
«Навигатор-П3М" обеспечивает ввод с клавиатуры и хранение всех текстовых данных, обеспечивающих описание объекта исследований и исходных данных для расчёта в виде рабочего файла. Обеспечивается загрузка этого файла для повторения расчёта или коррекции данных.
"Навигатор-П3М" обеспечивает ввод и хранение параметров антенно-фидерных устройств и средств измерений, применяемых в комплексе, а также их автоматическое применение в процессе расчёта показателей защищенности. Параметры антенно-фидерных устройств и средств измерений автоматически выбираться расчётной программой при выборе оператором имени антенно-фидерного устройства или средства измерения.

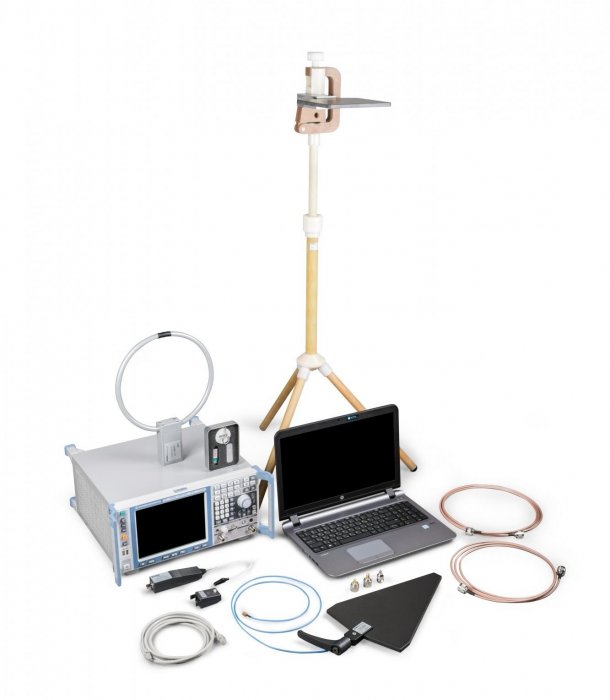

Комплектация:
- Программно-аппаратный комплекс поиска и измерения побочных электромагнитных излучений и наводок "Навигатор-П3М" в составе: - 1 к-т;
- Анализатор спектра не менее 2х109 Гц - 1 к-т;
- Кабель Patch Cord кат. UTP-5 (2 м)(* наличие определяется ТТХ анализатора спектра) - 1
- Адаптер USB – Serial (* наличие определяется ТТХ анализатора спектра) - 1
- Кабель COM-COM (Навигатор) 1,8 м (* наличие определяется ТТХ анализатора спектра) - 1
- Комплект антенн "АДА/АМА" (**используется для варианта исполнения ЛИБЮ.424400.049-10) - 1 к-т
- Антенна магнитная измерительная рамочная активная "АМА-30" - 1
- Антенна измерительная дипольная активная "АДА-9" - 1
- Комплект антенного оборудования "АИ 5-0/АИР 3-2" (**используется для варианта исполнения ЛИБЮ.424400.049-10.10) - 1 к-т
- Антенна измерительная рамочная активная "АИР 3-2" в составе: - 1 к-т
- Антенна рамочная активная "АИР 3-2" - 1
- Устройство развязывающее "УР-1.6" - 1
- Блок питания стабилизированный "БПС1-12-0,4" - 1
- Кабель ВЧ (0,25 м) - 1
- Кабель ВЧ (6 м) - 1
- Антенна измерительная дипольная активная "АИ 5-0" в составе: - 1 к-т
- Антенна дипольная активная "АИ 5-0" - 1
- Держатель "Д-1" - 1
- Футляр - 1
- Формуляр - 1
Характеристики
| Размер зоны контроля | R2, м |
